أنواع صمامات عدم الرجوع من الفولاذ المقاوم للصدأ ودليل الاختيار
صمام عدم الرجوع يسمح للمائع بالتدفق في اتجاه واحد فقط ويمنع التدفق العكسي في خط الأنابيب. وهو عنصر أساسي في خطوط العمليات والخدمات لحماية المضخات وعدادات التدفق والخزانات من التدفق العكسي. نشرح في هذا المقال أنواع صمامات عدم الرجوع من الفولاذ المقاوم للصدأ والفروق بينها وما ينبغي مراعاته عند اختيار الصمام المناسب لخطكم.
ما هو صمام عدم الرجوع وكيف يعمل؟
يعمل صمام عدم الرجوع ذاتيًا دون الحاجة إلى مقبض أو مشغّل. عندما يتدفق المائع في الاتجاه الصحيح، يدفع ضغطه عنصر الإغلاق فيفتح الصمام. وعندما يتوقف التدفق أو يبدأ في الانعكاس، يعود عنصر الإغلاق إلى مقعده ويغلق الخط. ويختلف شكل عنصر الإغلاق (قرص، مصراع، إلخ) حسب نوع الصمام.
يحمل جسم صمام عدم الرجوع عادةً سهمًا يوضح اتجاه التدفق. ولكي يعمل الصمام بشكل صحيح يجب تركيبه وفق هذا الاتجاه.

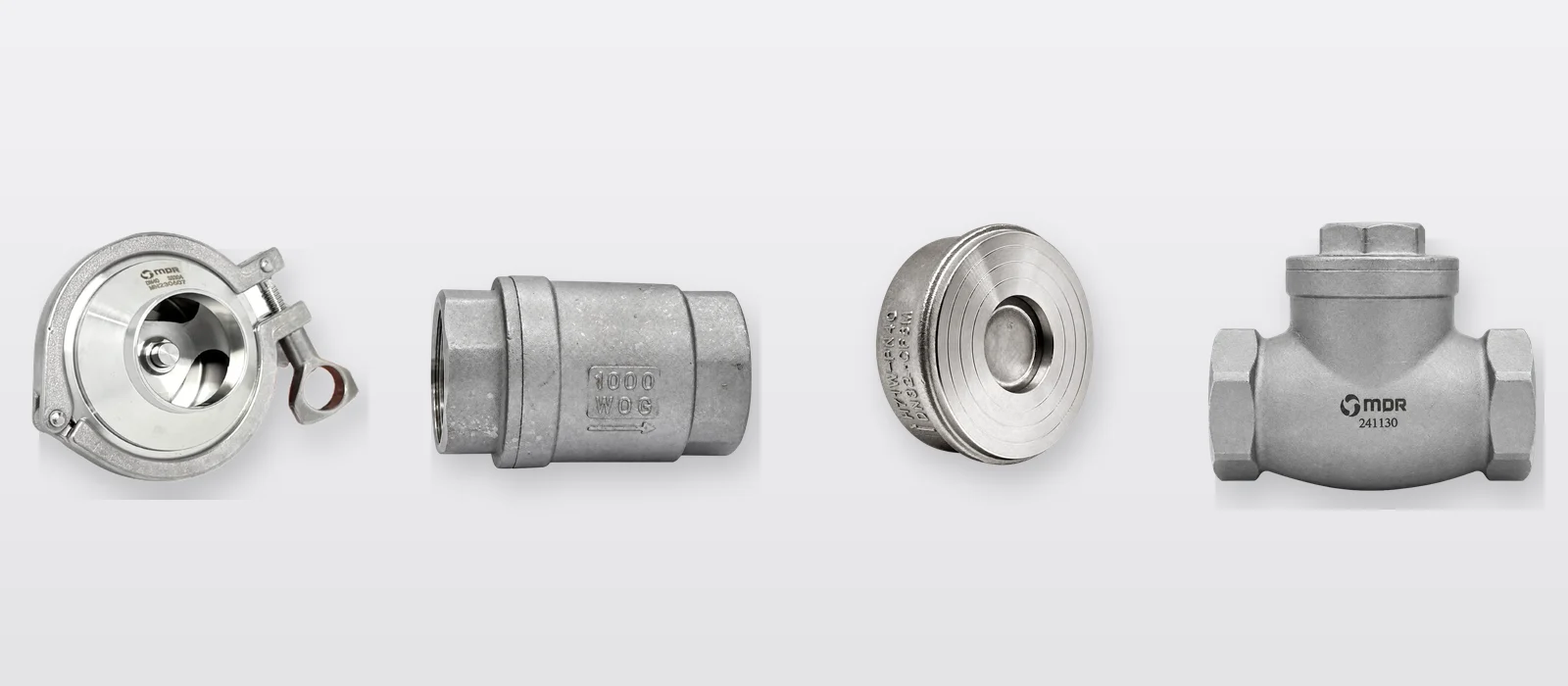

أنواع صمامات عدم الرجوع من الفولاذ المقاوم للصدأ
صمام عدم الرجوع الصحي
صُمّم صمام عدم الرجوع الصحي لخطوط العمليات التي تكون فيها النظافة أمرًا حاسمًا، مثل إنتاج الأغذية والمشروبات والأدوية والكيماويات. تُشطَّب أسطحه الملامسة للمنتج بخشونة Ra ≤ 0.8 ميكرومتر، مما يسهّل تنظيفه ويمنع تراكم بقايا المنتج. يُلحم في الخط، بينما يُجمَّع جسمه بكلامب، لذا يمكن فتح الصمام دون فكّه من الخط والوصول بسهولة إلى الأجزاء الداخلية للتنظيف والصيانة. يُصنع من الفولاذ المقاوم للصدأ AISI 304 أو AISI 316L. المقاسات من DN15 إلى DN100 مدرجة في صفحة المنتج.
صمام عدم الرجوع الرأسي
صمام عدم الرجوع الرأسي من الفولاذ المقاوم للصدأ مناسب للتركيب الرأسي، وهي ميزة في الأماكن محدودة المساحة. توصيلاته ملولبة ويُصنع من الفولاذ المقاوم للصدأ AISI 304 أو AISI 316L. المقاسات من DN15 إلى DN80 وفئة الضغط موضحة في جدول الأبعاد بصفحة المنتج.
صمام عدم الرجوع القرصي
صُمّم صمام عدم الرجوع القرصي من الفولاذ المقاوم للصدأ للتركيب بين شفتين (Wafer)، ويوضع بين شفتي خط الأنابيب. وبفضل طوله القصير يشغل مساحة صغيرة جدًا في الخط. ويُحدث عنصر الإغلاق القرصي فقدًا منخفضًا في الضغط أثناء التدفق. ويجعله نطاق مقاساته الواسع حلًا مدمجًا للخطوط ذات الشفاه.
صمام عدم الرجوع بمصراع
يعمل صمام عدم الرجوع بمصراع من الفولاذ المقاوم للصدأ بمصراع يتأرجح حول مفصلة داخل الجسم. يدفع التدفق المصراع فيفتحه، وعندما يتوقف التدفق ينغلق المصراع بفعل وزنه وتأثير التدفق العكسي. توصيلاته ملولبة ويُصنع من الفولاذ المقاوم للصدأ AISI 304 أو AISI 316L. المقاسات من DN15 إلى DN80 مدرجة في صفحة المنتج. ويجب الانتباه بشكل خاص إلى اتجاه التركيب حتى يعمل المصراع بشكل صحيح.
مقارنة بين أنواع صمامات عدم الرجوع
| النوع | الميزة الرئيسية | التوصيل | الاستخدام النموذجي |
|---|---|---|---|
| صمام عدم الرجوع الصحي | سطح داخلي أملس وتنظيف سهل | ملحوم (يُفتح الجسم بالكلامب) | خطوط عمليات الأغذية والمشروبات والأدوية |
| صمام عدم الرجوع الرأسي | مناسب للتركيب الرأسي ومدمج | ملولب | خطوط الخدمات في الأماكن الضيقة |
| صمام عدم الرجوع القرصي | جسم قصير جدًا وفقد ضغط منخفض | بين شفتين (Wafer) | الخطوط ذات الشفاه |
| صمام عدم الرجوع بمصراع | مصراع بمفصلة | ملولب | الخطوط الصناعية العامة |
كيف تختار صمام عدم الرجوع المناسب
- نوع الخط: في خطوط العمليات الصحية الملامسة للمنتج تُفضَّل صمامات عدم الرجوع الصحية، وفي خطوط الخدمات والخطوط المساعدة تُستخدم الصمامات الصناعية.
- طريقة التوصيل: إذا كان الخط ملولبًا فالصمام الرأسي أو ذو المصراع مناسب، وإذا كان بشفاه فالصمام القرصي هو الأنسب.
- اتجاه التركيب والمساحة: يحدد كون الخط أفقيًا أو رأسيًا والمساحة المتاحة للصمام النوعَ المناسب. وفي الخطوط ذات الشفاه محدودة المساحة يشغل الصمام القرصي أقل حيز.
- فئة الضغط: تأكدوا من أن فئة الضغط الموضحة في جداول الأبعاد بصفحات المنتجات تناسب ضغط التشغيل في خطكم.
- المادة: يكفي AISI 304 للاستخدام العام. أما AISI 316L المحتوي على الموليبدينوم فهو أكثر مقاومة للتآكل في البيئات المحتوية على الكلوريد والأكثر عدوانية.
قد تتأثر عناصر الإغلاق في صمامات عدم الرجوع بالجزيئات التي يحملها المائع. وفي الخطوط التي تنقل موائع ملوثة، يطيل تركيب مصفاة على شكل Y قبل الصمام من عمره التشغيلي.
المعلومات الفنية وطلب عرض السعر
يتوفر جدول الأبعاد والرسم الفني ومعلومات المادة لكل صمام عدم رجوع في صفحة المنتج الخاصة به. وللاطلاع على أنواع الصمامات الأخرى، راجعوا دليل الصمامات الكروية من الفولاذ المقاوم للصدأ وفئة أتمتة الصمامات. ولاختيار صمام عدم الرجوع المناسب لتطبيقكم معًا وطلب عرض سعر، تواصلوا معنا.
