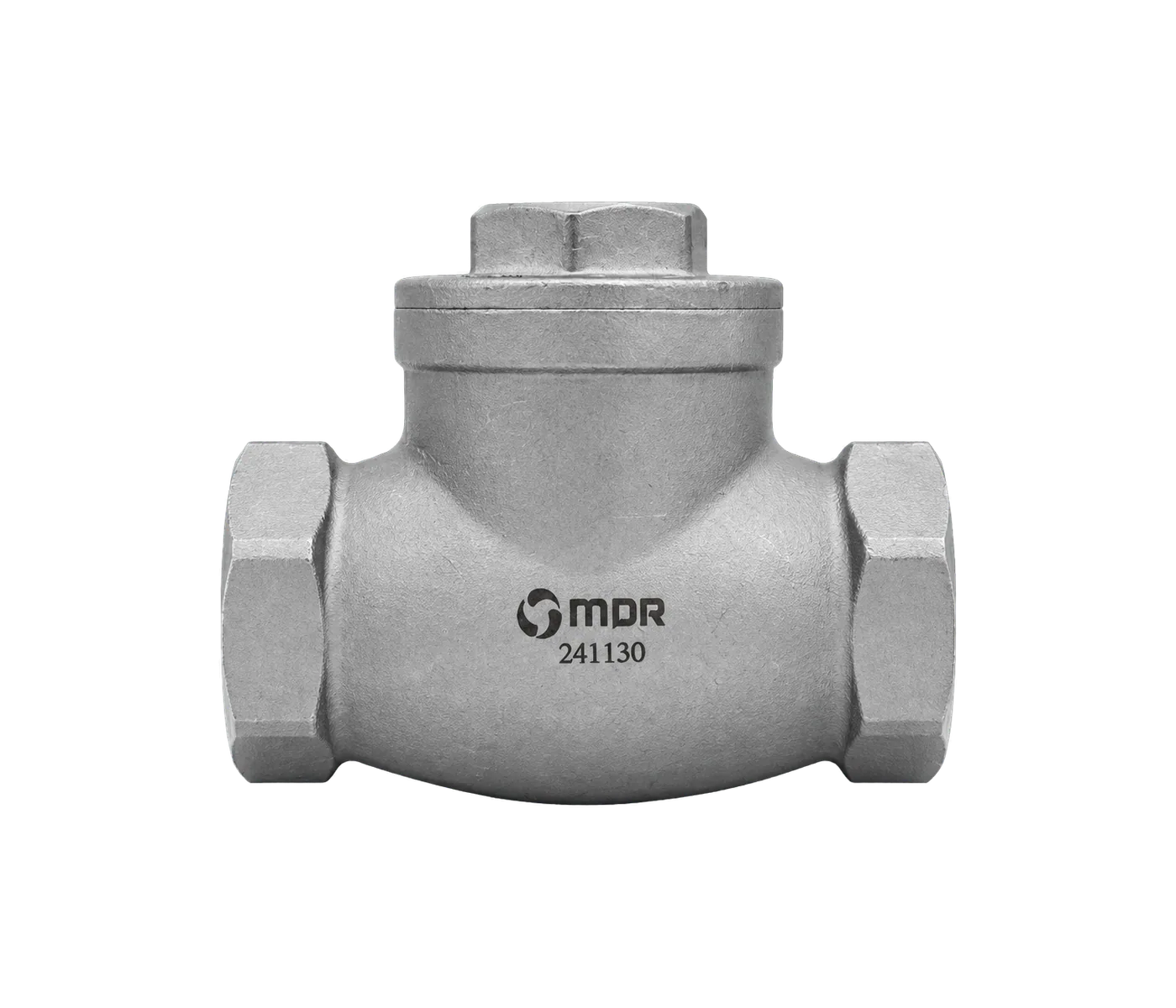

صمام عدم رجوع بمصراع
الصمامات الصناعية
يضمن صمام عدم الرجوع بمصراع من الفولاذ المقاوم للصدأ سير المائع في اتجاه واحد وبأمان في المنشآت الصناعية. ويوفّر جسمه الفولاذي مقاومة عالية للتآكل وعمرًا خدميًا طويلًا.
- رمز المنتج
- MDR-CVC
- مجموعة المنتج
- الصمامات الصناعية
- المادة
- نوع التوصيل
- مسنّن
- السطح
- سطح فولاذي طبيعي

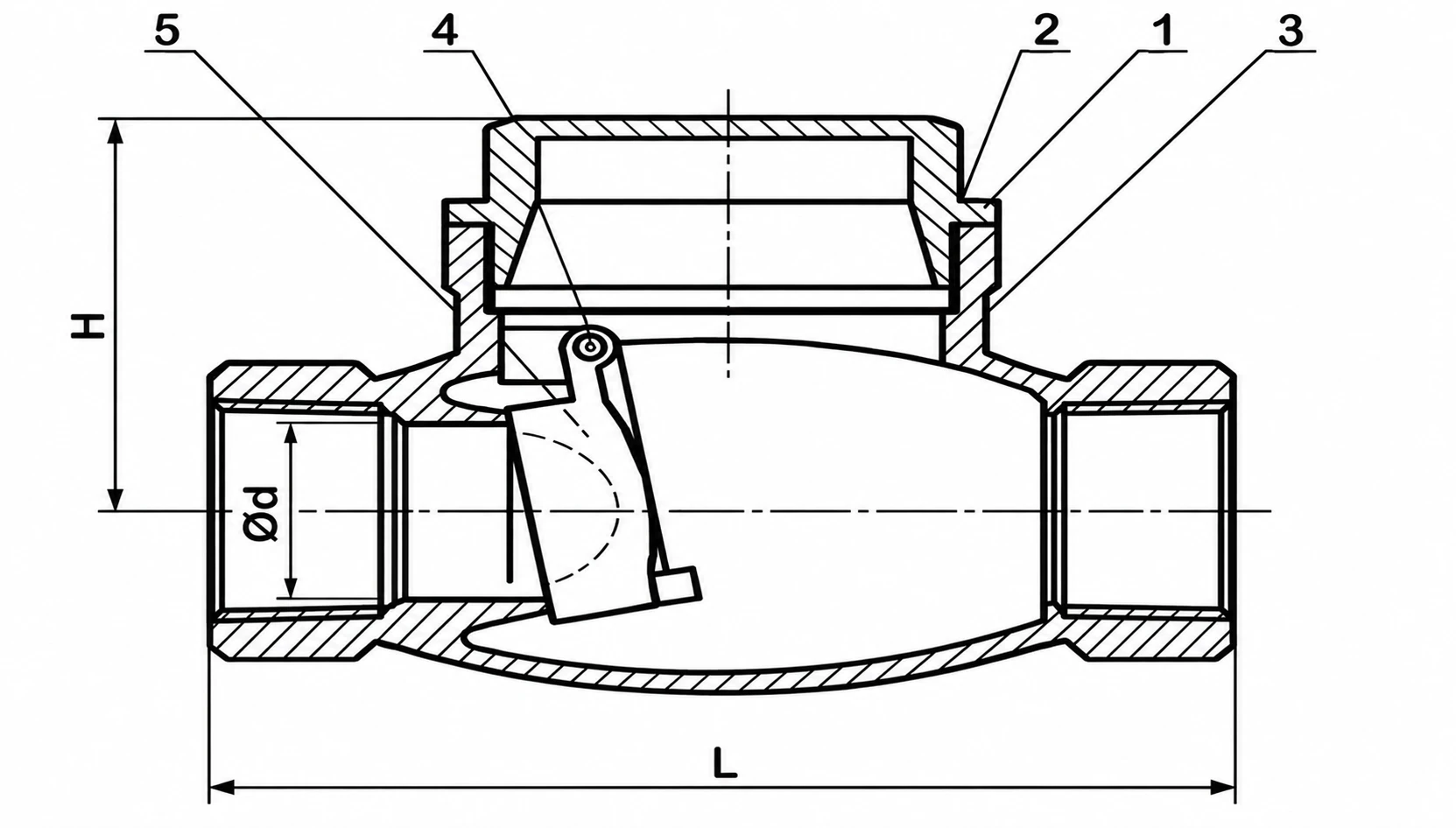

الرسم التقني
Ød15 mmL63 mmH42.5 mmجدول الأبعاد
| المقاس | Ød | PN | L | H |
|---|---|---|---|---|
| DN15 | 15 | PN16 | 63 | 42.5 |
| DN20 | 20 | PN16 | 78 | 52 |
| DN25 | 25 | PN16 | 84 | 61.5 |
| DN32 | 32 | PN16 | 100 | 63 |
| DN40 | 40 | PN16 | 113 | 71.5 |
| DN50 | 50 | PN16 | 135 | 75.5 |
| DN65 | 65 | PN16 | 165 | 93 |
| DN80 | 80 | PN16 | 191 | 104 |
