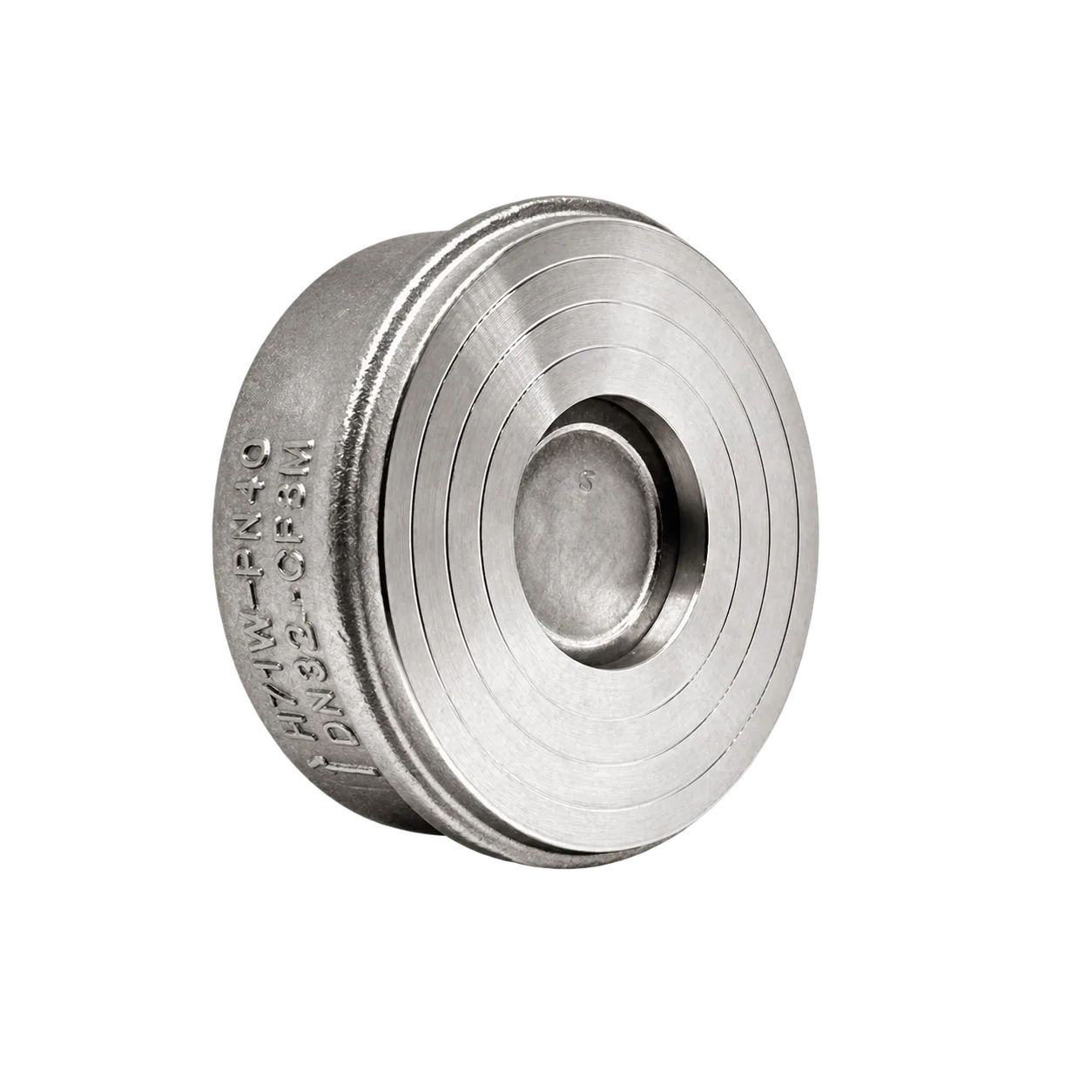

صمام عدم رجوع قرصي
الصمامات الصناعية
يضمن صمام عدم الرجوع القرصي من الفولاذ المقاوم للصدأ سير المائع في اتجاه واحد فقط داخل خطوط الأنابيب ويمنع الارتداد. وبفضل بنيته القرصية يُحدث فقدًا منخفضًا في الضغط أثناء التدفق؛ كما يتحمّل جسمه الفولاذي ظروف التشغيل الصعبة.
- رمز المنتج
- MDR-CVK
- مجموعة المنتج
- الصمامات الصناعية
- المادة
- نوع التوصيل
- بين الشفاه (Wafer)
- السطح
- سطح فولاذي طبيعي
الرسم التقني
d15 mmD48 mmL25 mmجدول الأبعاد
| المقاس | d | D | L |
|---|---|---|---|
| DN15 | 15 | 48 | 25 |
| DN20 | 20 | 58 | 28 |
| DN25 | 25 | 68.5 | 28 |
| DN32 | 32 | 79 | 30 |
| DN40 | 40 | 87 | 35 |
| DN50 | 50 | 103 | 40 |
| DN60 | 60 | 124 | 49 |
| DN70 | 70 | 138 | 57 |
| DN90 | 90 | 161 | 68 |
| DN120 | 120 | 185 | 78 |
| DN140 | 140 | 207 | 95 |
| DN190 | 190 | 272 | 107 |
| DN235 | 235 | 320 | 132 |
| DN275 | 275 | 380 | 150 |
