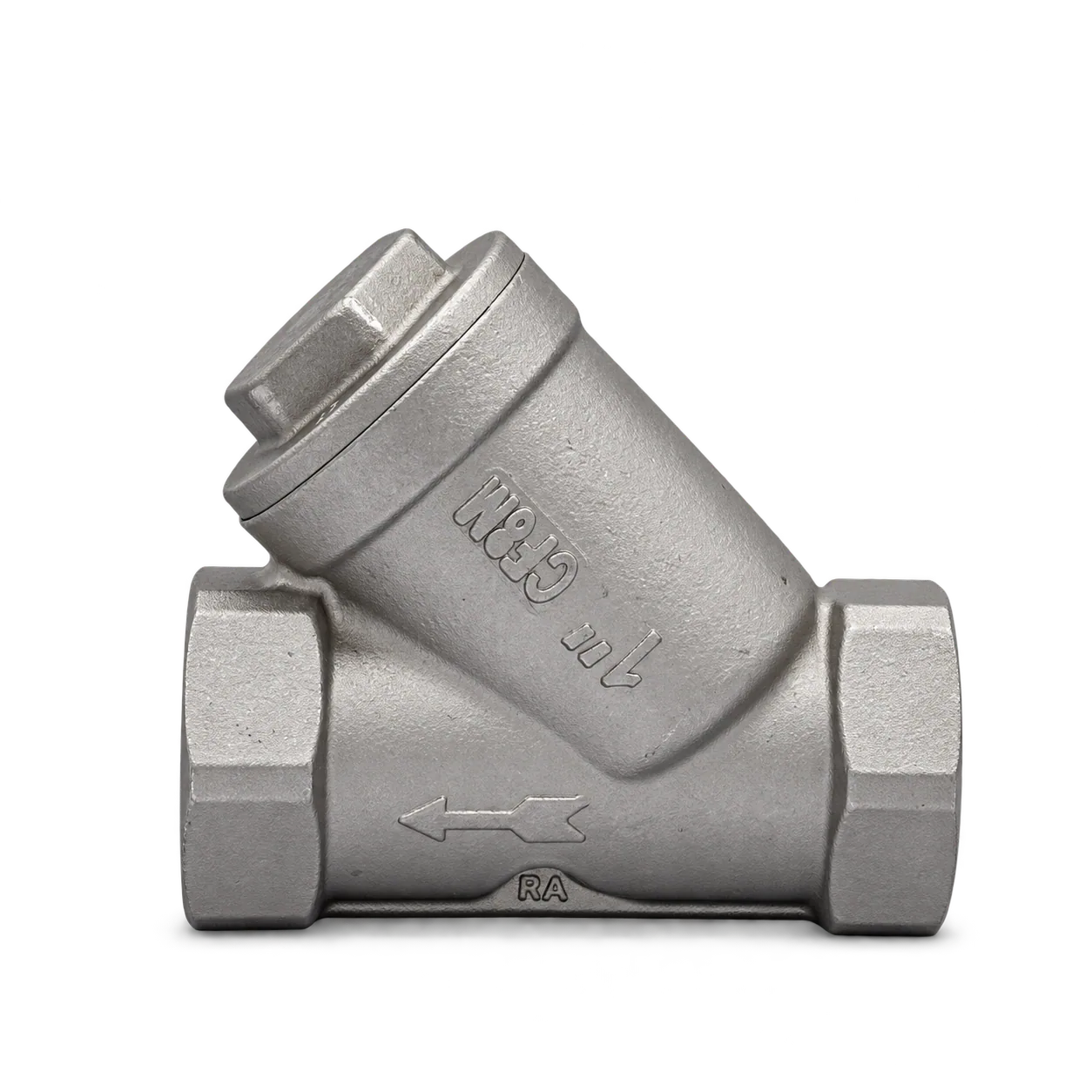

مصفاة على شكل Y
أنظمة الترشيح
تحمي المصفاة على شكل Y معدات العمليات عبر حجز الجسيمات والمواد الغريبة داخل المائع في خط الأنابيب. ويوفّر تصميمها على شكل Y كفاءة عالية وسهولة في الصيانة.
- رمز المنتج
- MDR-EFPT
- مجموعة المنتج
- أنظمة الترشيح
- المادة
- فولاذ مقاوم للصدأ
- نوع التوصيل
- مسنّن
- السطح
- سطح مسبوك فولاذي طبيعي

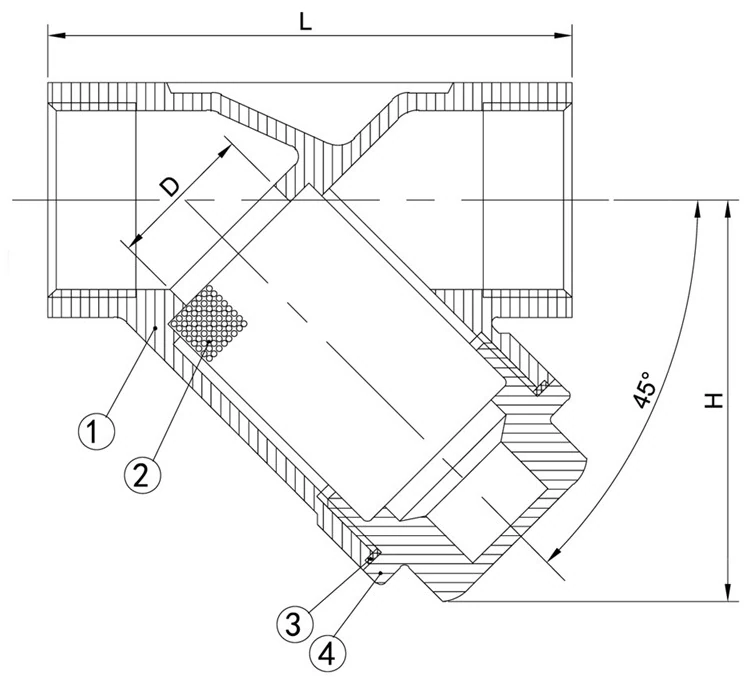

الرسم التقني
L54 mmD8 mmH35 mmجدول الأبعاد
| المقاس | Rc | L | D | H |
|---|---|---|---|---|
| DN8 | 1/4" | 54 | 8 | 35 |
| DN10 | 3/8" | 54 | 10 | 35 |
| DN15 | 1/2" | 59 | 15 | 45 |
| DN20 | 3/4" | 73 | 20 | 60 |
| DN25 | 1" | 84 | 25 | 63 |
| DN32 | 1 1/4" | 97 | 32 | 80 |
| DN40 | 1 1/2" | 106 | 40 | 88 |
| DN50 | 2" | 127 | 50 | 109 |
| DN65 | 2 1/2" | 165 | 65 | 138 |
| DN80 | 3" | 188 | 80 | 153 |
| DN100 | 4" | 232 | 100 | 193 |
