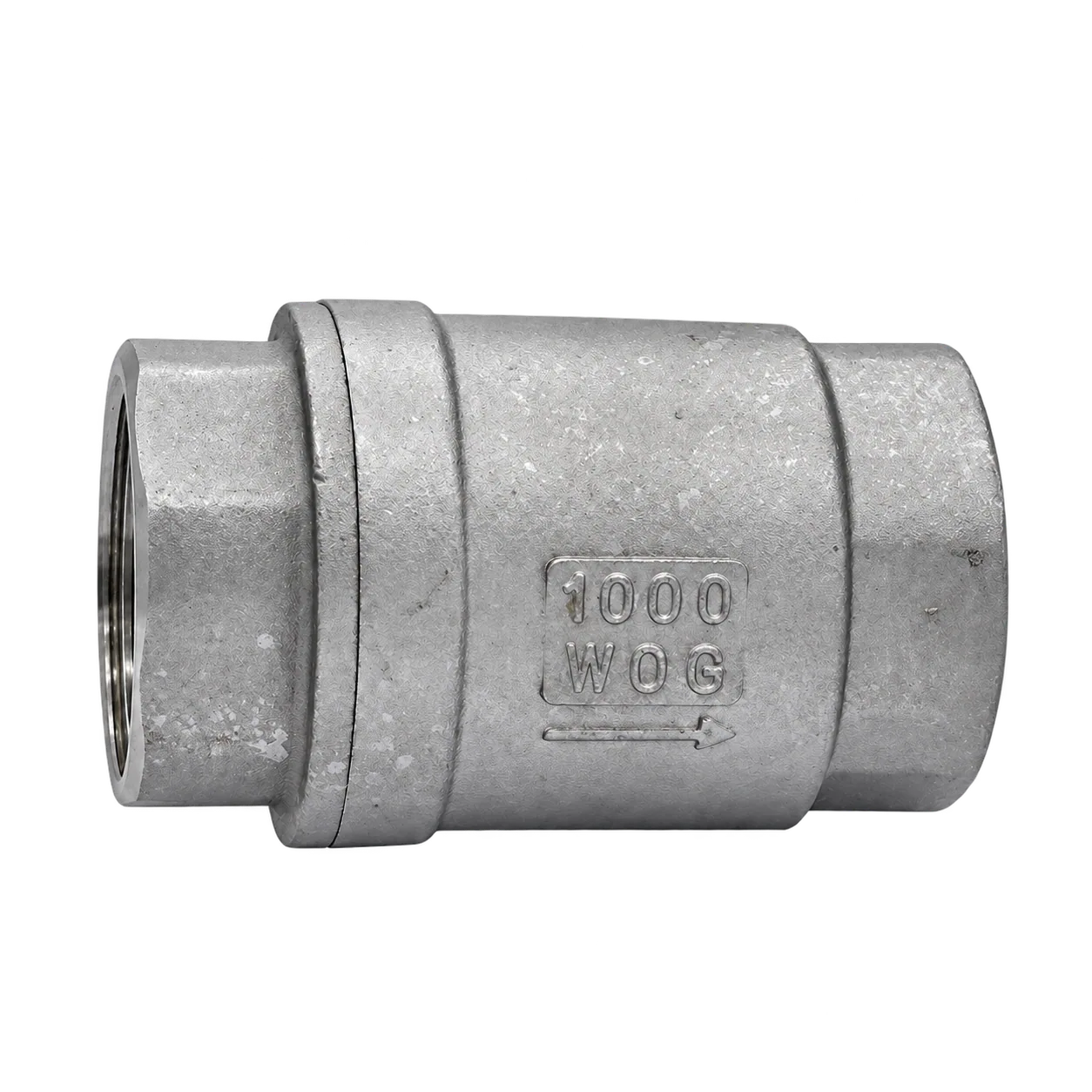

صمام عدم رجوع رأسي
الصمامات الصناعية
يضمن صمام عدم الرجوع الرأسي من الفولاذ المقاوم للصدأ سير المائع في اتجاه واحد فقط داخل خطوط الأنابيب ويمنع الارتداد. وبنيته الملائمة للتركيب الرأسي ميزة في المساحات المحدودة؛ كما أن جسمه الفولاذي طويل العمر أمام الضغط والتآكل.
- رمز المنتج
- MDR-CVD
- مجموعة المنتج
- الصمامات الصناعية
- المادة
- نوع التوصيل
- مسنّن
- السطح
- سطح فولاذي مسبوك

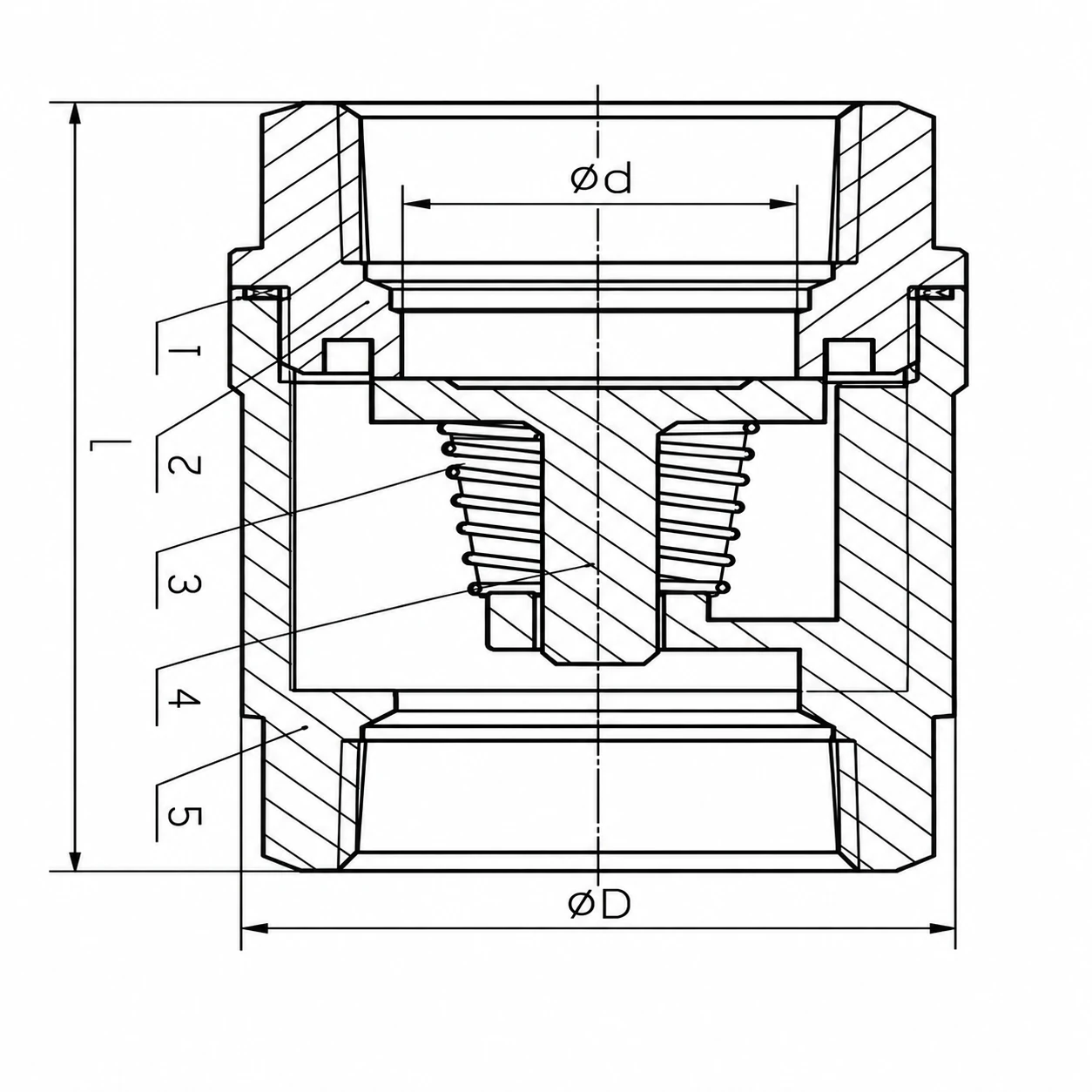

الرسم التقني
Ød15 mmL59 mmD60 mmجدول الأبعاد
| المقاس | Ød | PN | L | D |
|---|---|---|---|---|
| DN15 | 15 | PN63 | 59 | 60 |
| DN20 | 20 | PN63 | 67 | 71 |
| DN25 | 25 | PN63 | 79 | 79 |
| DN32 | 32 | PN63 | 86 | 92 |
| DN40 | 40 | PN63 | 98 | 105 |
| DN50 | 50 | PN63 | 117 | 119 |
| DN65 | 65 | PN63 | 119 | 143 |
| DN80 | 80 | PN63 | 143 | 158 |
