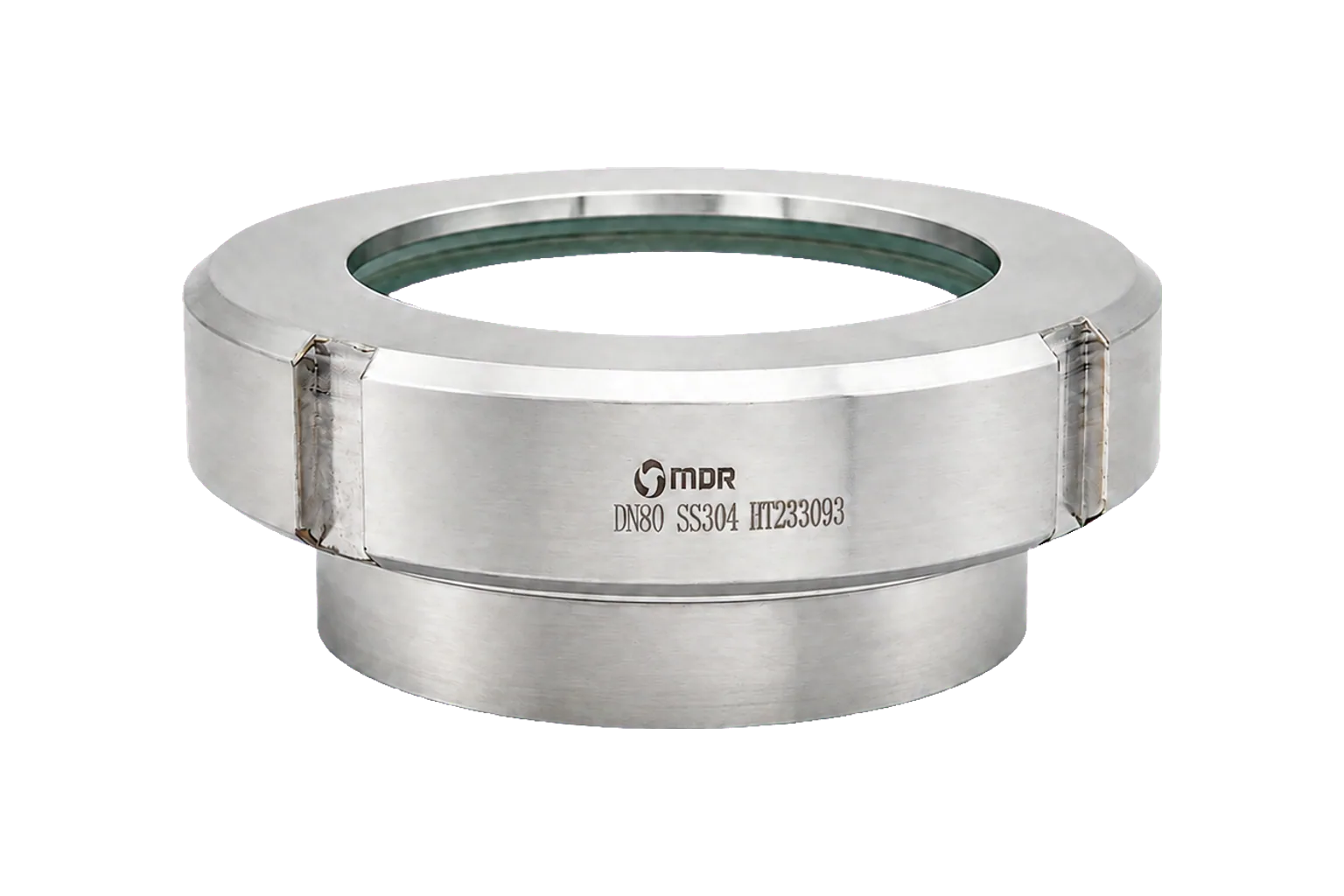

Spia di ispezione con raccordo a unione
Attrezzature per serbatoi
La spia di ispezione con raccordo a unione consente di osservare in sicurezza il contenuto di serbatoi e attrezzature di processo. È prodotta secondo le norme DIN; il raccordo a unione facilita montaggio e manutenzione del vetro.
- Codice prodotto
- MDR-DGCR
- Gruppo di prodotti
- Attrezzature per serbatoi
- Materiale
- Tipo di attacco
- Saldato
- Norma
- Serie dimensionale: DIN
- Superficie
- Lucidatura meccanica
Disegno tecnico
ØB63 mmH35 mmT1.5 mmØD28 mmTabella dimensionale
| Misura | H | B | D | T |
|---|---|---|---|---|
| DN25 | 35 | 63 | 28 | 1.5 |
| DN32 | 38 | 70 | 34 | 1.5 |
| DN40 | 40 | 78 | 40 | 1.5 |
| DN50 | 42 | 92 | 52 | 1.5 |
| DN65 | 47 | 112 | 70 | 2 |
| DN80 | 52 | 127 | 85 | 2 |
| DN100 | 62 | 148 | 104 | 2 |
