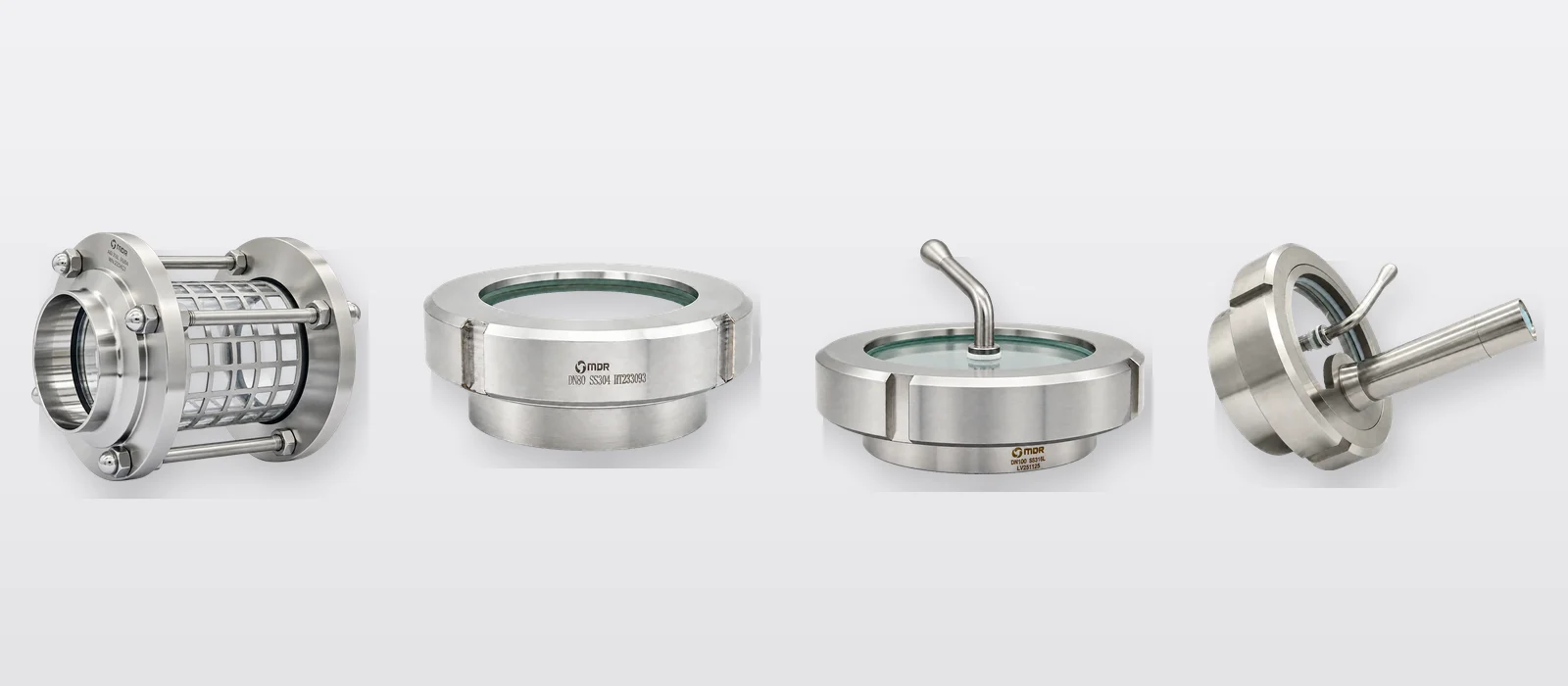

Tipi di spie di ispezione igieniche: tubolare, con raccordo a unione, con tergivetro e LED
La spia di ispezione consente di vedere il prodotto all’interno di un serbatoio o di una tubazione chiusa senza aprirli. L’operatore può verificare a vista se il prodotto scorre, il suo colore, la formazione di schiuma, il livello di riempimento o l’avanzamento della pulizia CIP. In questo articolo presentiamo i tipi di spie di ispezione igieniche e l’applicazione per cui ciascuna è indicata.
Caratteristiche di una spia di ispezione igienica
- Corpo in acciaio inox: i corpi sono realizzati in acciaio inox AISI 304 o AISI 316L con lucidatura meccanica.
- Design pulibile: grazie alle superfici lisce, le spie possono essere utilizzate con i sistemi CIP (pulizia in loco).
- Montaggio a saldare: le spie si saldano nella tubazione oppure sulla parete del serbatoio o dell’apparecchiatura, per un fissaggio permanente e a tenuta.
Tipi di spie di ispezione
Spia di ispezione tubolare
Nella spia di ispezione igienica un tubo di vetro è serrato tra due terminali in acciaio inox e circondato da una gabbia di protezione. Poiché il tratto attraversato dal prodotto è interamente in vetro, il flusso è visibile da ogni lato. Le misure da DN15 a DN100 sono riportate nella pagina prodotto.
Spia di ispezione con raccordo a unione
La spia di ispezione con raccordo a unione è composta da un corpo in inox saldato sulla parete e da un vetro piano fissato con una ghiera. Svitando la ghiera il vetro può essere pulito o sostituito. Si usa per osservare il contenuto di serbatoi e apparecchiature. Le misure da DN25 a DN100 sono elencate nella pagina prodotto.
Spia di ispezione con tergivetro
La spia di ispezione con tergivetro pulisce il prodotto che aderisce all’interno del vetro con un tergivetro azionato da una leva esterna. I prodotti viscosi come yogurt, cioccolato, salse e confetture possono formare una pellicola sul vetro e coprire la visuale; il tergivetro mantiene sempre ben visibile l’interno del serbatoio.
Spia di ispezione LED con tergivetro
La spia di ispezione LED con tergivetro aggiunge al tergivetro un’illuminazione LED. Facilita la visione della superficie e del livello del prodotto quando l’interno del serbatoio è buio. L’illuminazione a bassa emissione di calore è sicura nei processi alimentari, delle bevande e farmaceutici. Le misure da DN50 a DN150 sono riportate nella pagina prodotto.
| Tipo | Caratteristica principale | Impiego tipico |
|---|---|---|
| Spia tubolare | Flusso visibile da ogni lato | Tubazioni di processo |
| Spia con raccordo a unione | Vetro piano smontabile tramite ghiera | Pareti di serbatoi e apparecchiature |
| Spia con tergivetro | Tergivetro che pulisce il vetro | Serbatoi con prodotti viscosi |
| Spia LED con tergivetro | Tergivetro e illuminazione LED | Interno del serbatoio buio, controllo del livello |
Come scegliere la spia di ispezione giusta
- Cosa volete osservare? Per il flusso in una tubazione è adatta la spia tubolare; per vedere l’interno di un serbatoio o di un’apparecchiatura, la spia con raccordo a unione.
- Tipo di prodotto: con prodotti densi o viscosi che aderiscono al vetro, i modelli con tergivetro mantengono libera la visuale.
- Illuminazione: se l’interno del serbatoio non è abbastanza luminoso, scegliete il modello LED.
- Misura e materiale: la misura della spia deve corrispondere alla linea o al bocchello. L’AISI 316L offre una resistenza alla corrosione superiore all’AISI 304 in ambienti con cloruri e aggressivi.
Informazioni tecniche e offerte
Le tabelle dimensionali e i disegni tecnici delle spie di ispezione sono disponibili nelle relative pagine prodotto. Le altre attrezzature per serbatoi si trovano nella categoria Prodotti igienici e le informazioni sui sistemi CIP nel nostro articolo Attrezzature CIP. Per richiedere un’offerta, contattateci.
