Embout à tuyau
Tuyaux et raccords

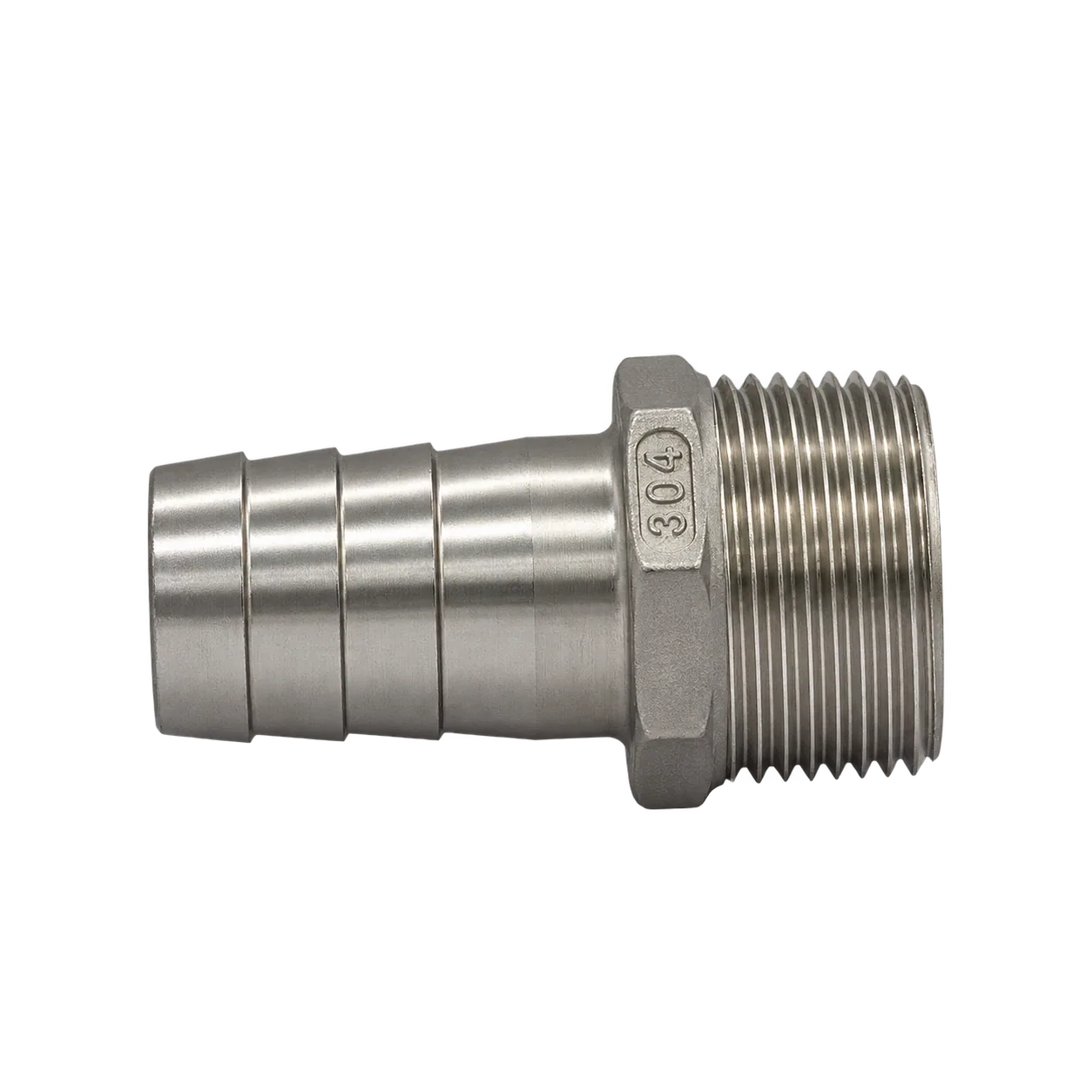

L’embout à tuyau hexagonal assure une connexion sûre, pratique et étanche entre les tuyauteries et les flexibles.
- Code produit
- MDR-ENPH
- Groupe de produits
- Tuyaux et raccords
- Matériau
- AISI 304
- Type de raccordement
- Fileté / embout à tuyau (corps HEX)
- Surface
- Polissage satiné

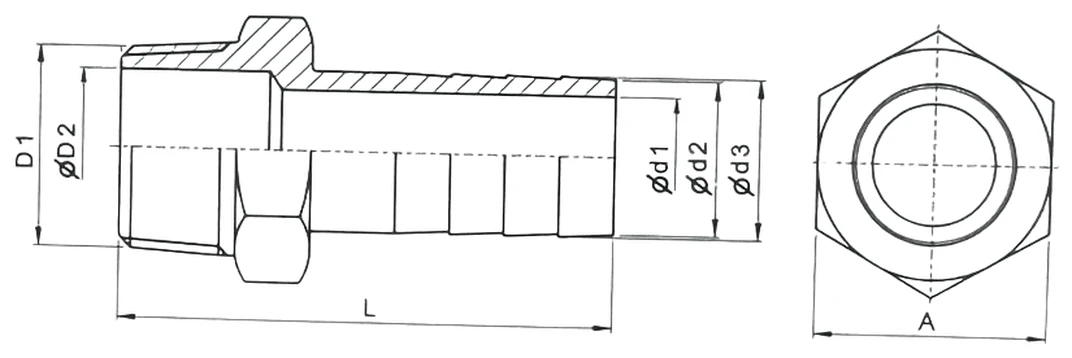

Plan technique
D11/4"L46.5 mmØd15 mmØd28 mmØd39 mmA16 mmTableau dimensionnel
| Dimension | D1 | A | d1 | d2 | d3 | L | kg |
|---|---|---|---|---|---|---|---|
| 1/4" | 1/4" | 16 | 5 | 8 | 9 | 46.5 | 0.031 |
| 3/8" | 3/8" | 19 | 6.5 | 10 | 11 | 51.5 | 0.048 |
| 1/2" | 1/2" | 25 | 9.5 | 13.5 | 14.5 | 62.5 | 0.077 |
| 3/4" | 3/4" | 31 | 14.5 | 19.5 | 20.5 | 72.5 | 0.140 |
| 1" | 1" | 38 | 20 | 25.5 | 26.5 | 82 | 0.210 |
| 1 1/4" | 1 1/4" | 46 | 27 | 32.5 | 34 | 80 | 0.156 |
| 1 1/2" | 1 1/2" | 52 | 33 | 38.5 | 40.5 | 92.5 | 0.367 |
| 2" | 2" | 65 | 45 | 50.5 | 52.5 | 109.5 | 0.606 |
| 2 1/2" | 2 1/2" | 80 | 58 | 62 | 64 | 136 | 0.740 |
| 3" | 3" | 95 | 70 | 75 | 78 | 147 | 1.450 |
| 4" | 4" | 100 | 90 | 101 | 104 | 158 | 2.495 |
