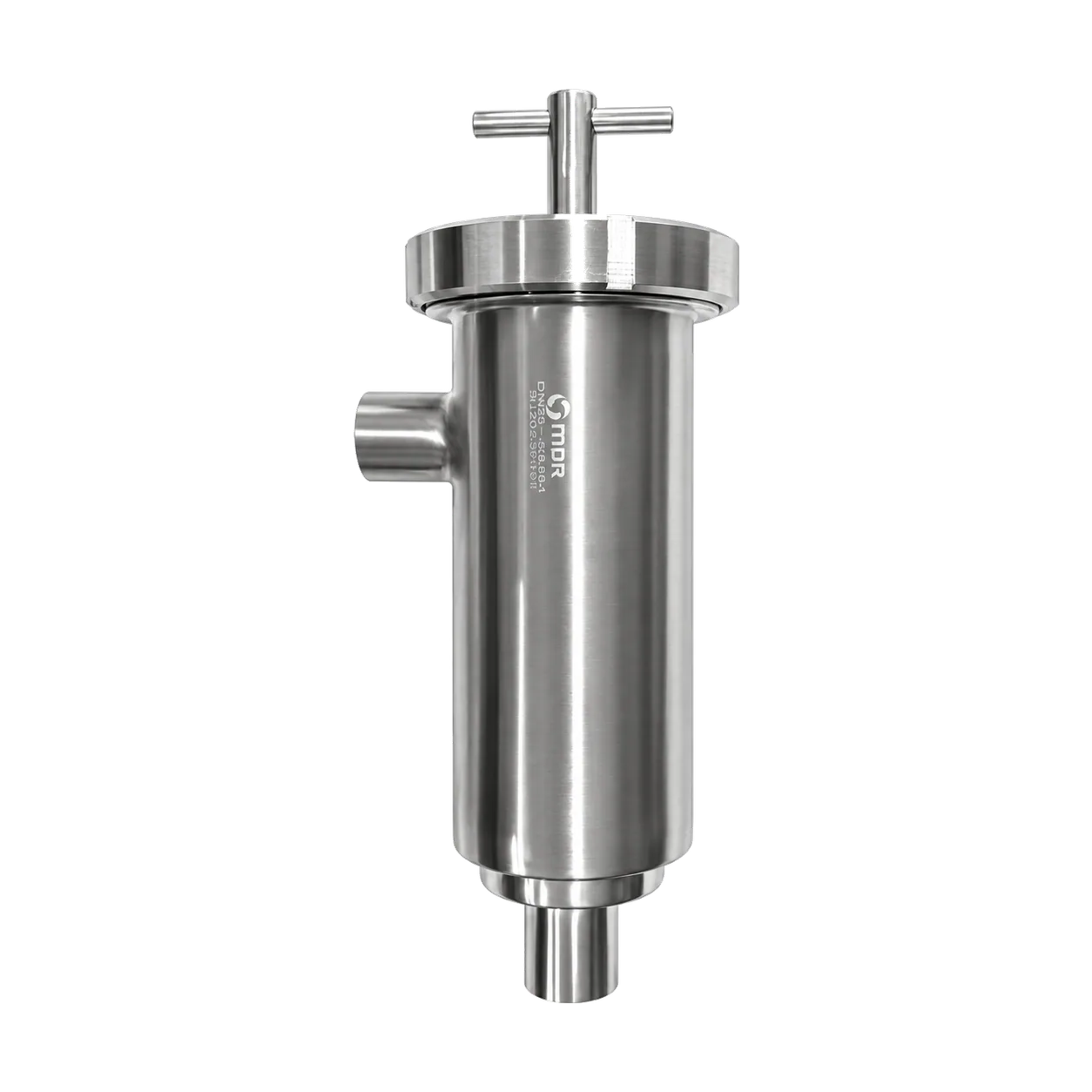

Eckfilter für Rohrleitungen

Name: Eckfilter für Rohrleitungen
Brand: Modera Paslanmaz
SKU: MDR-DFHA

Filtrationssysteme

Der geschweißte Eckfilter schützt die Anlage, indem er Partikel und Fremdkörper im Medium der Rohrleitung zurückhält. Sein 90°-Winkeldesign erleichtert die Montage und bietet durch die Änderung der Strömungsrichtung eine praktische Lösung in der Leitung.

Weiterführender Beitrag: Edelstahl-Eckfilter und Schmutzfänger: Unterschiede und Auswahl

Produktcode: MDR-DFHA
Produktgruppe: Filtrationssysteme
Werkstoff
Anschlussart: Geschweißt
Norm: Maßreihe: DIN DIN 11850 / EN 10357-A
Oberfläche: Innen: Ra ≤ 0,8 µm Außen: Satiniert

Technische Zeichnung

Größe wählen

ØD28 mmL270 mmL160 mmA306 mmØD595 mm

Maßtabelle

Größe	A	D	D5	L1	L2
DN25	306	28	95	60	70
DN32	306	34	110	60	70
DN40	306	40	110	80	70
DN50	406	52	110	100	72
DN65	503	70	127	120	95
DN80	561	85	148	140	95
DN100	662	104	178	160	117
