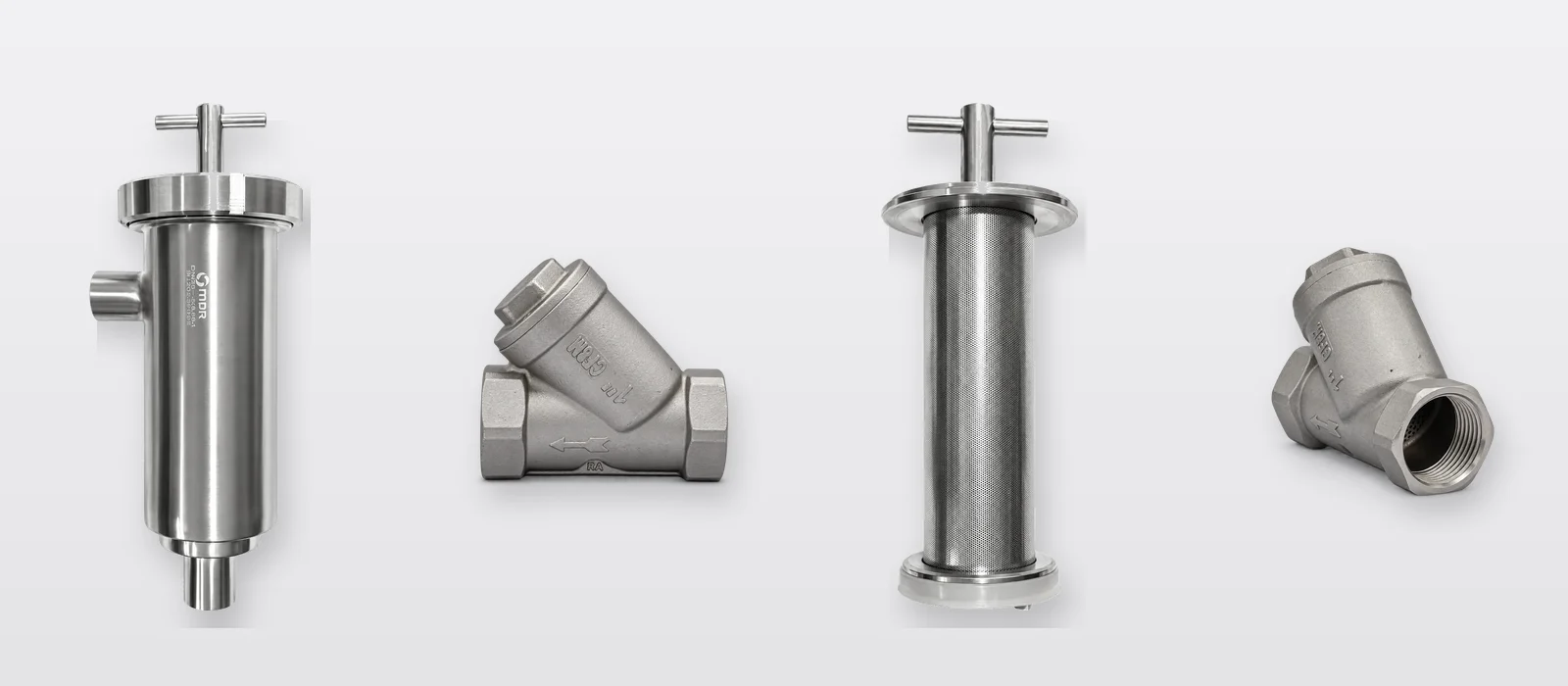

Edelstahl-Eckfilter und Schmutzfänger: Unterschiede und Auswahl
Das Medium in einer Rohrleitung kann Partikel mitführen, die bei der Produktion entstehen oder von außen eingetragen werden. Diese Partikel können Pumpen, Ventile, Messgeräte und Wärmetauscher beschädigen und die Produktqualität mindern. Rohrleitungsfilter und Schmutzfänger halten die Partikel in der Leitung zurück und schützen die Anlage. In diesem Beitrag erklären wir die Unterschiede zwischen beiden Produkten und wann welches bevorzugt wird.
Warum ein Filter?
- Anlagenschutz: Pumpenlaufräder, Ventildichtungen und die Schließelemente von Rückschlagventilen werden leicht durch Partikel beeinträchtigt.
- Produktqualität: In hygienischen Prozessen wird verhindert, dass Fremdstoffe ins Produkt gelangen.
- Wartungskosten: Werden Partikel an einer Stelle gesammelt, sinken Störungen und ungeplante Stillstände.
Hygienischer Eckfilter
Der Eckfilter mit Schweißenden ist für hygienische Prozessleitungen ausgelegt, etwa in der Lebensmittel-, Getränke-, Molkerei- und Pharmaproduktion. Ein- und Auslass stehen im Winkel von 90° zueinander; beim Durchströmen des gelochten Filtereinsatzes aus Edelstahl im Gehäuse werden die Partikel zurückgehalten. Die Winkelbauform erleichtert den Einbau an Stellen, an denen die Leitung die Richtung ändert.
- Gefertigt aus Edelstahl AISI 304 oder AISI 316L nach Rohrmaßen DIN 11850 / EN 10357-A.
- Die produktberührten Innenflächen haben Ra ≤ 0,8 µm; die Außenfläche ist satiniert.
- Zum Reinigen wird der Deckel geöffnet und der Filtereinsatz entnommen.
- Größen von DN25 bis DN100 sind auf der Produktseite aufgeführt.
Y-Schmutzfänger
Der Schmutzfänger verdankt seinen Namen der Y-förmigen Siebkammer am Gehäuse. Während das Medium durch das Gehäuse strömt, hält das Sieb die Partikel zurück, die sich in der Kammer sammeln. Zum Reinigen des Siebs wird der Kammerdeckel abgeschraubt. Mit seinem kompakten, robusten Gussgehäuse wird er häufig in industriellen Wasser-, Luft- und Hilfsmedienleitungen eingesetzt.
- Er hat Gewindeanschlüsse; Größen von 1/4" (DN8) bis 4" (DN100) sind auf der Produktseite aufgeführt.
- Der Pfeil auf dem Gehäuse zeigt die Durchflussrichtung; der Einbau muss entsprechend erfolgen.
Eckfilter oder Schmutzfänger?
| Eckfilter | Y-Schmutzfänger | |
|---|---|---|
| Einsatz | Hygienische Prozessleitungen | Industrie- und Hilfsleitungen |
| Anschluss | Schweißenden | Gewinde |
| Oberfläche | Innen Ra ≤ 0,8 µm | Edelstahlguss-Oberfläche |
| Größenbereich | DN25 – DN100 | DN8 – DN100 |
| Reinigung | Deckel öffnen, Filtereinsatz entnehmen | Kammerdeckel abschrauben, Sieb reinigen |
Kurz gesagt: In produktberührten hygienischen Leitungen wird der Eckfilter bevorzugt, in Wasser-, Luft- und Versorgungsleitungen der Y-Schmutzfänger.
Tipps für Einbau und Wartung
- Bauen Sie den Filter direkt vor dem zu schützenden Gerät ein (Pumpe, Ventil, Rückschlagventil, Messgerät).
- Absperrventile vor und hinter dem Filter ermöglichen die Reinigung, ohne die Leitung zu entleeren.
- Ein verstopfter Filtereinsatz verringert den Durchfluss; legen Sie das Reinigungsintervall nach dem Verschmutzungsgrad des Mediums fest.
- Lassen Sie beim Einbau genügend Platz zum Herausnehmen des Filtereinsatzes.
Technische Informationen und Angebot
Maßtabellen und technische Zeichnungen beider Produkte finden Sie auf den jeweiligen Produktseiten. Weitere Produkte finden Sie in den Kategorien Hygieneprodukte und Industrieprodukte. Um gemeinsam den passenden Filter für Ihre Leitung auszuwählen und ein Angebot anzufordern, nehmen Sie Kontakt mit uns auf.
