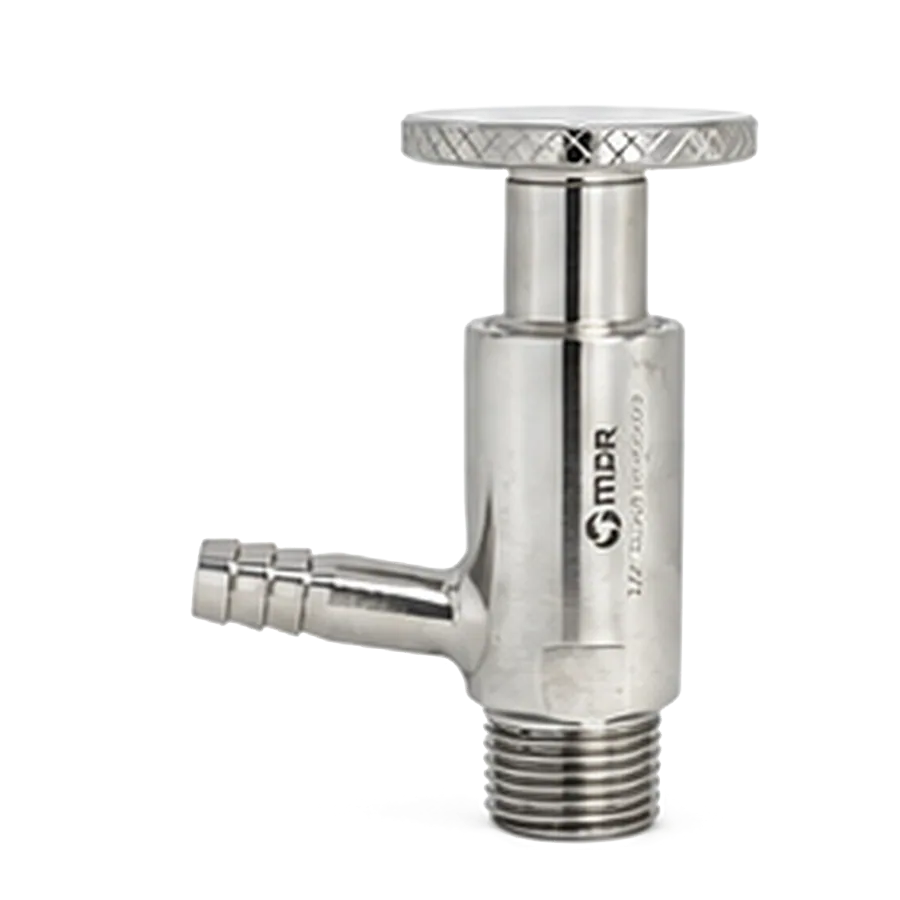

صمام أخذ عينات مسنّن
الصمامات الصحية
صُمّم صمام أخذ العينات المسنّن لسحب عينات آمنة وقابلة للتكرار من الخزانات والخطوط والمعدات. ويسهّل تصميمه الصحي وسطحه الداخلي الأملس وتوافقه مع CIP/SIP عمليات ضبط الجودة؛ وبفضل التوصيل المسنّن الخارجي يندمج سريعًا في الخطوط القائمة.
- رمز المنتج
- MDR-NAVD
- مجموعة المنتج
- الصمامات الصحية
- المادة
- فولاذ مقاوم للصدأ
- نوع التوصيل
- مسنّن
- السطح
- سطح التلامس مع المائع: Ra ≤ 0.8 ميكرومتر
الرسم التقني
AG1 / 2 mmØB8.8 mmC56 mmØD87.5 mmØE25 mmL43.5 mmجدول الأبعاد
| المقاس | A | ØB | C | D | ØE | L |
|---|---|---|---|---|---|---|
| DN15 | G1 / 2 | 8.8 | 56 | 87.5 | 25 | 43.5 |
| DN20 | G3 / 4 | 8.8 | Ø41 | 90.5 | 28 | 43.5 |
