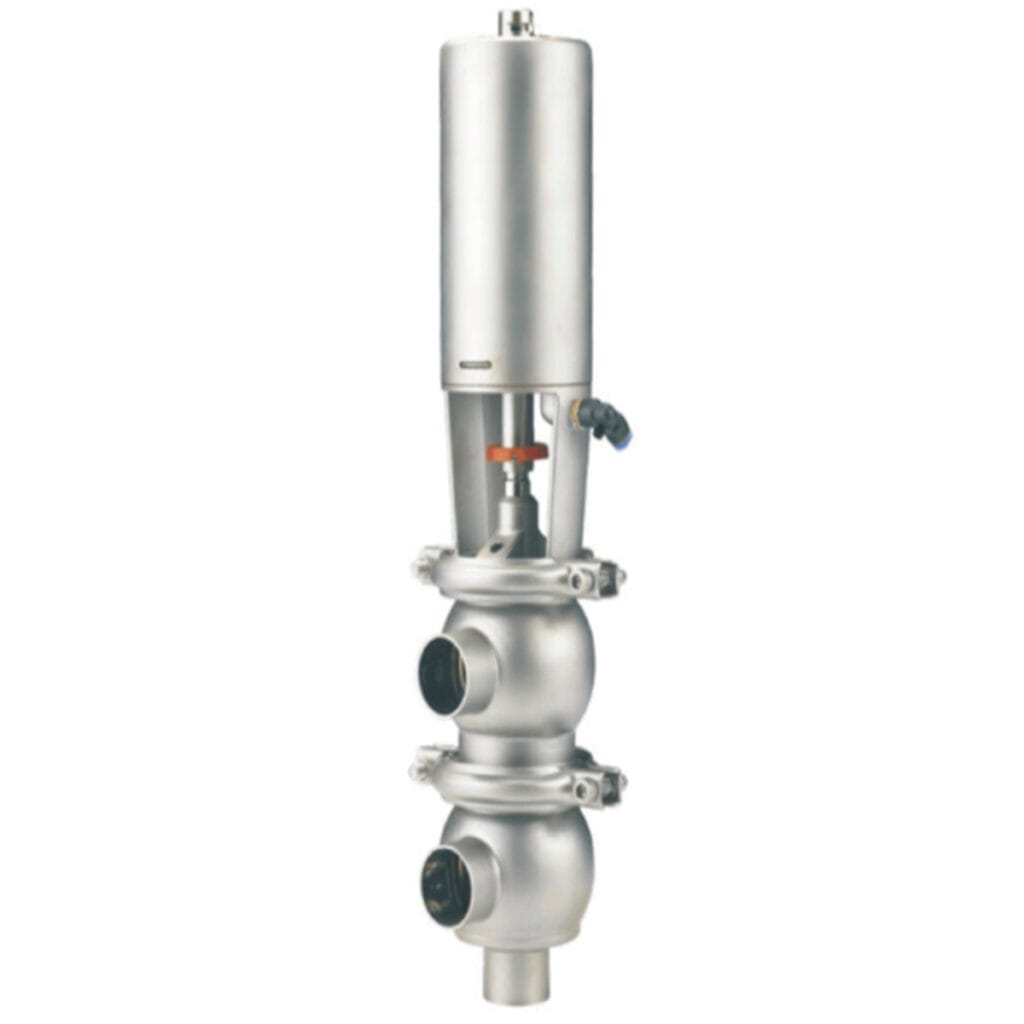

MDR MARKA MİX-PROOF VANA VE KONTROL SİSTEMLERİNİ İNCELEYELİM.

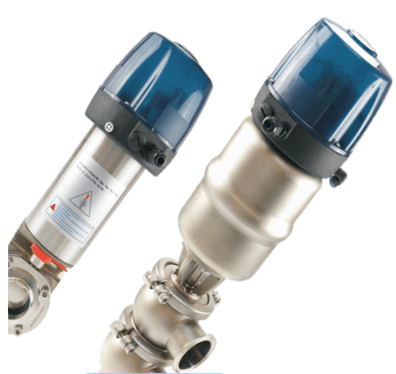

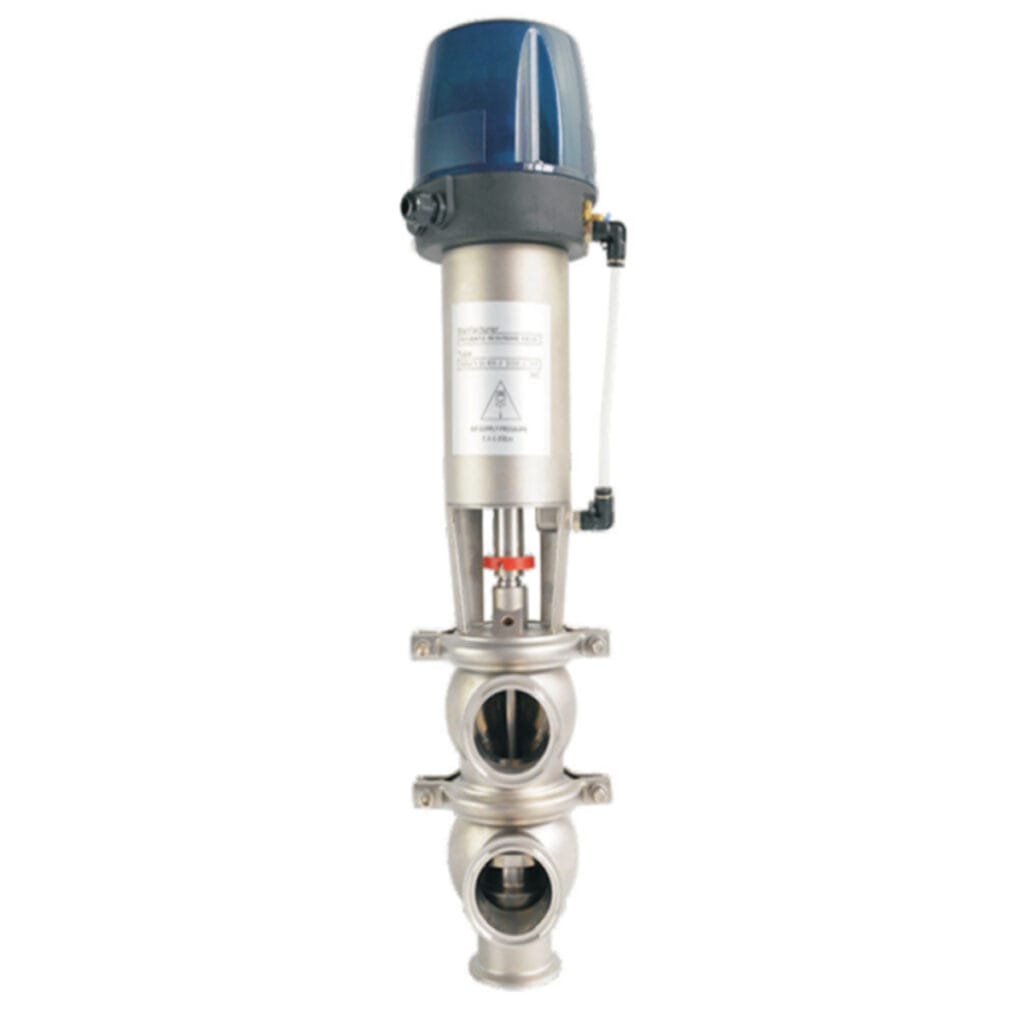

C-Top Akıllı Kontrol Kafası (Smart Head)
Genel Tanım
C-Top, otomatik proses vanalarının kontrolü için tasarlanmış pnömatik bir akıllı kontrol kafasıdır.
AS-Interface (AS-I) haberleşmesi sayesinde:
- Vana kumandası PLC veya kontrol paneli üzerinden yapılır,
- Vana konumu ve durumu aynı hat üzerinden geri bildirilir.
C-Top, vanalar üzerinde hem pnömatik hem de elektriksel kontrolü tek bir kompakt ünite içerisinde toplar.
AS-I haberleşmeli C-Top kontrol kafaları, aşağıdaki otomatik vanalar ve aktüatörlerle kullanılmak üzere tasarlanmıştır:
- Pnömatik kelebek vanalar
- Yön değiştirme (reversing) vanaları
- Bilyalı vanalar
- Anti-mixing vanalar
- Seat vanalar
- Diğer doğrusal strok yapan aktüatörler (maksimum strok mesafesi ≤ 62 mm)
Her bir AS-I “host” ünitesi, en fazla 31 adet C-Top kontrol kafasını aynı hat üzerinde yönetebilir.

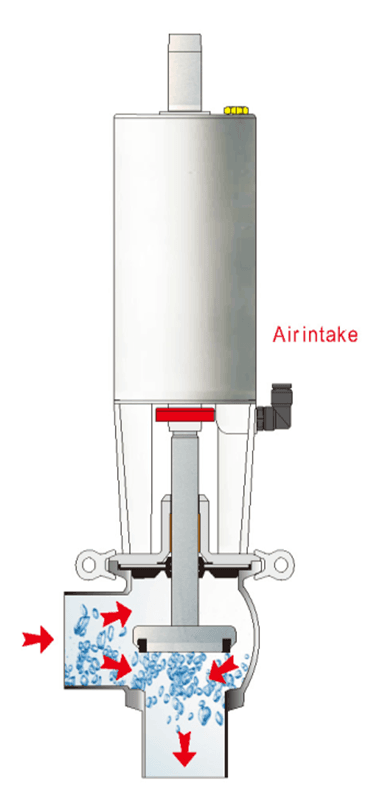

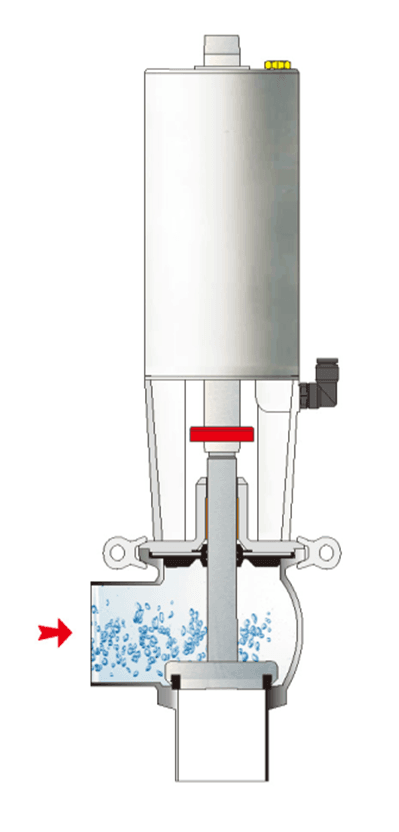

Çalışma Prensibi
- C-Top, vananın pnömatik aktüatörü üzerine monte edilir.
- Kontrol paneli veya PLC’den aç/kapa ya da konumlandırma sinyali alır.
- Bu sinyale göre vanayı istenen konuma getirir.
- Aynı zamanda, vananın konum bilgisini (status/position) yine PLC’ye veya kontrol paneline geri gönderir.
C-Top, tüm pistonlu proses vanaları için bir “sinyal ve komut cihazı” olarak çalışır ve şu temel fonksiyonları yerine getirir:
- Vanaların pnömatik ve elektriksel kontrolü
- Konum göstergesi ve geri bildirim
- AS-Interface üzerinden bus haberleşmesi imkânı
Teknik Değerler;
- DN25 – DN100
- Bar basıncı : 6 – 8 bar
- Uygun sıcaklık değerleri : -10°C ve +150°C
- Bağlantı Parçaları : 304 veya 316L
- Conta Türü : EPDM ve FPM(opsiyonel)
Solenoid Valf Seçenekleri ve Tipleri
C-Top üzerinde en fazla üç adet solenoid valf konfigüre edilebilir.
Solenoid tipleri:
- 1 adet solenoid valf:
- Normalde açık (NO) / normalde kapalı (NC) seçeneği
- 2 adet solenoid valf:
- Çift etkili (double acting) aktüatörler için
- 3 adet solenoid valf:
- Özellikle mix-proof vanalar için konfigürasyon
Solenoid teknik değerleri:
- Çalışma basıncı: 0,15 – 0,7 MPa (22–102 psi)
- Güç: DC 0,55 W
- VA değeri: DC 1,9 VA
- Tepki süresi: ≤ 25 ms
- Optik gösterge: Kırmızı işaret (optical index: red)
Bu yapı, aynı C-Top platformu üzerinde farklı vana tipleri ve proses ihtiyaçları için esnek solenoid kombinasyonları sunar.
