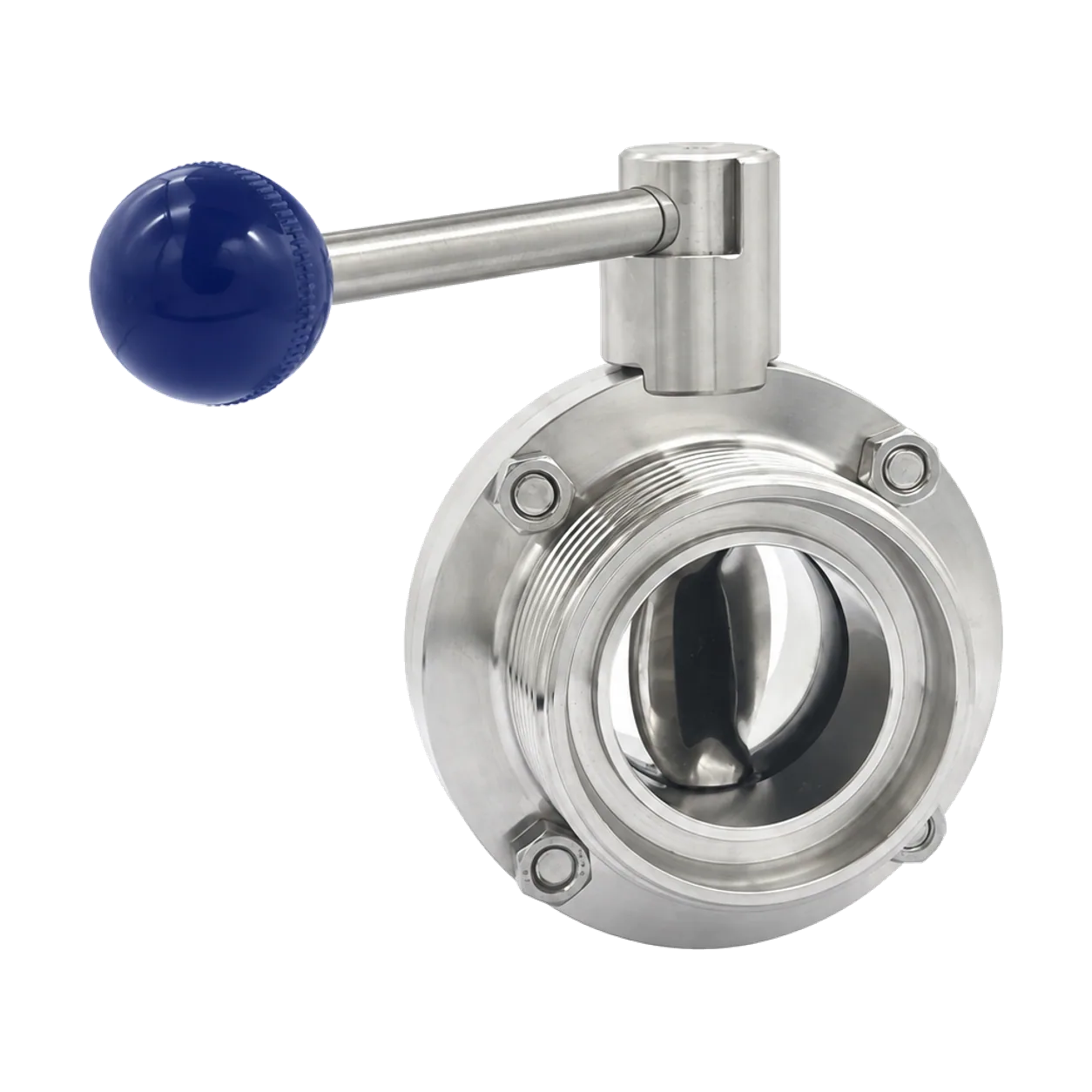

Rekor Dişli Kelebek Vana
Hijyenik Vanalar
Hijyenik rekor dişli kelebek vana, gıda, içecek, ilaç ve kimya hatlarında akışı güvenli ve kontrollü şekilde yönetir. DIN normlarına uygun gövdesi, rekor bağlantısı ve dişli uçlarıyla hızlı montaj ve söküm imkânı sunar.
- Ürün Kodu
- MDR-KVR
- Ürün Grubu
- Hijyenik Vanalar
- Malzeme
- Bağlantı Tipi
- DIN Rekor
- Yüzey
- Medya temas yüzeyi: Ra ≤ 0,8 µm

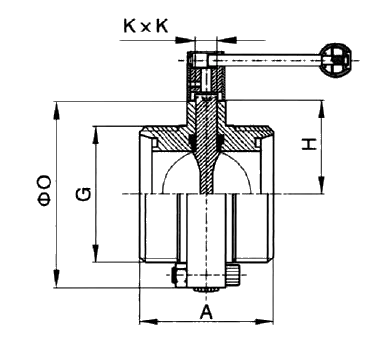

Teknik Çizim
ØO78 mmØGRD34*1/8KxK8.0*8.0 mmA66 mmH39 mmÖlçü Tablosu
| Ölçü | ØO | ØG | KxK | A | H |
|---|---|---|---|---|---|
| DN15 | 78 | RD34*1/8 | 8.0*8.0 | 66 | 39 |
| DN20 | 78 | RD44*1/6 | 8.0*8.0 | 66 | 39 |
| DN25 | 78 | RD52*1/6 | 8.0*8.0 | 66 | 39 |
| DN32 | 86 | RD58*1/6 | 8.0*8.0 | 70 | 43 |
| DN40 | 95 | RD65*1/6 | 8.0*8.0 | 74 | 45 |
| DN50 | 108 | RD78*1/6 | 10.0*10.0 | 76 | 53 |
| DN65 | 125 | RD95*1/6 | 10.0*10.0 | 84 | 62 |
| DN80 | 140 | RD110*1/4 | 10.0*10.0 | 90 | 69.5 |
| DN100 | 160 | RD130*1/4 | 10.0*10.0 | 104 | 79.5 |
| DN125 | 190 | RD160*1/4 | 12.0*12.0 | 130 | 92.5 |
| DN150 | 220 | RD190*1/4 | 12.0*12.0 | 150 | 107.5 |
