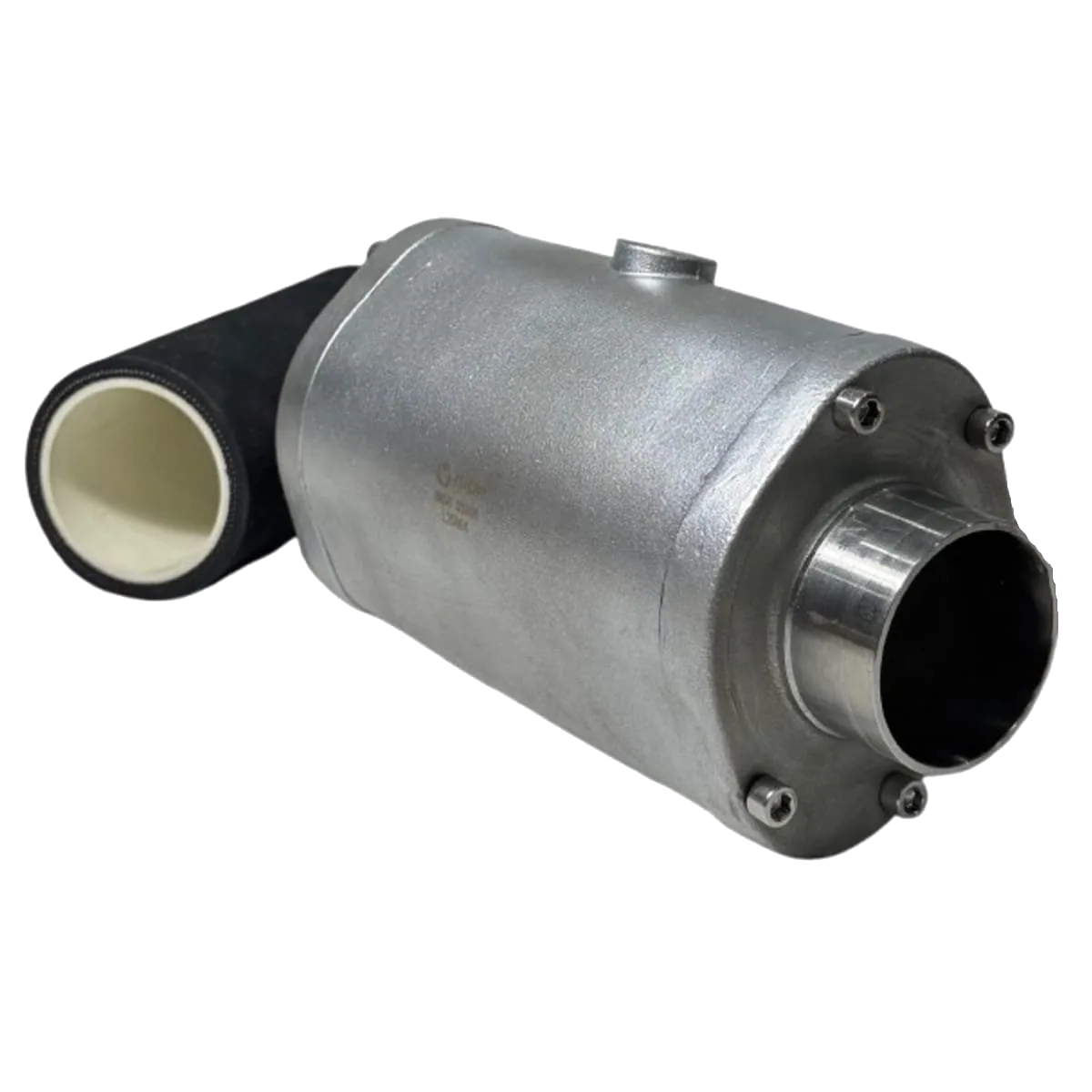

Pinç Vana
Hijyenik Vanalar
Pinç vana, elastik tüp prensibiyle çalışarak partikül, toz veya granül içeren akışkanların kontrolünü sağlar. Akışkan yalnızca tüple temas ettiği için gıda, içecek, ilaç, kimya ve madencilik sektörlerinde tercih edilir.
- Ürün Kodu
- MDR-PV
- Ürün Grubu
- Hijyenik Vanalar
- Malzeme
- Bağlantı Tipi
- Kaynaklı
- Yüzey
- Doğal paslanmaz yüzey
Teknik Çizim
D146 mmD235 mmH23 mmGG 1/8"ØD313x1.5 mmØDi10 mmL168 mmL2115 mmÖlçü Tablosu
| Ölçü | İnç | ØDi | D1 | D2 | ØD3 | L1 | L2 | G | H | Hacim (l) | Ağırlık EE (kg) | Ağırlık AE (kg) | Ağırlık PE (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN10 | 3/8" | 10 | 46 | 35 | 13x1.5 | 68 | 115 | G 1/8" | 23 | 0.03 | 0.5 | - | 0.3 |
| DN15 | 1/2" | 16 | 56 | 47 | 19x1.5 | 85 | 140 | G 1/8" | 28 | 0.05 | 0.8 | - | 0.4 |
| DN20 | 3/4" | 20 | 62 | 49 | 23x1.5 | 93 | 152 | G 1/8" | 31 | 0.07 | 1.0 | 0.6 | - |
| DN25 | 1" | 26 | 72 | 57 | 29x1.5 | 110 | 165 | G 1/8" | 36 | 0.09 | 1.4 | 0.9 | - |
| DN32 | 1 1/4" | 32 | 80 | 66 | 35x1.5 | 130 | 178 | G 1/4" | 45 | 0.13 | 1.9 | 1.2 | - |
| DN40 | 1 1/2" | 38 | 90 | 77 | 41x1.5 | 150 | 190 | G 1/4" | 50 | 0.22 | 2.5 | 1.6 | - |
| DN50 | 2" | 50 | 110 | 88 | 53x1.5 | 175 | 216 | G 1/4" | 60 | 0.36 | 3.8 | 2.5 | - |
| DN65 | 2 1/2" | 66 | 139 | 115 | 70x2 | 173 | 216 | G 1/4" | 73.5 | 0.44 | 4.2 | 3.4 | - |
| DN80 | 3" | 81 | 172 | 133 | 85x2 | 213 | 254 | G 1/4" | 90 | 0.88 | 6.0 | 4.9 | - |
| DN100 | 4" | 100 | 203 | 156 | 104x2 | 264 | 305 | G 1/4" | 107 | 1.80 | 11.3 | 7.2 | - |
| DN125 | 5" | 125 | 252 | 184 | 129x2 | 330 | 356 | G 1/4" | 130 | 2.7 | 24.6 | - | - |
| DN150 | 6" | 150 | 301 | 257 | 154x2 | 406 | 436 | G 1/4" | 155 | 6.95 | 35.5 | - | - |
