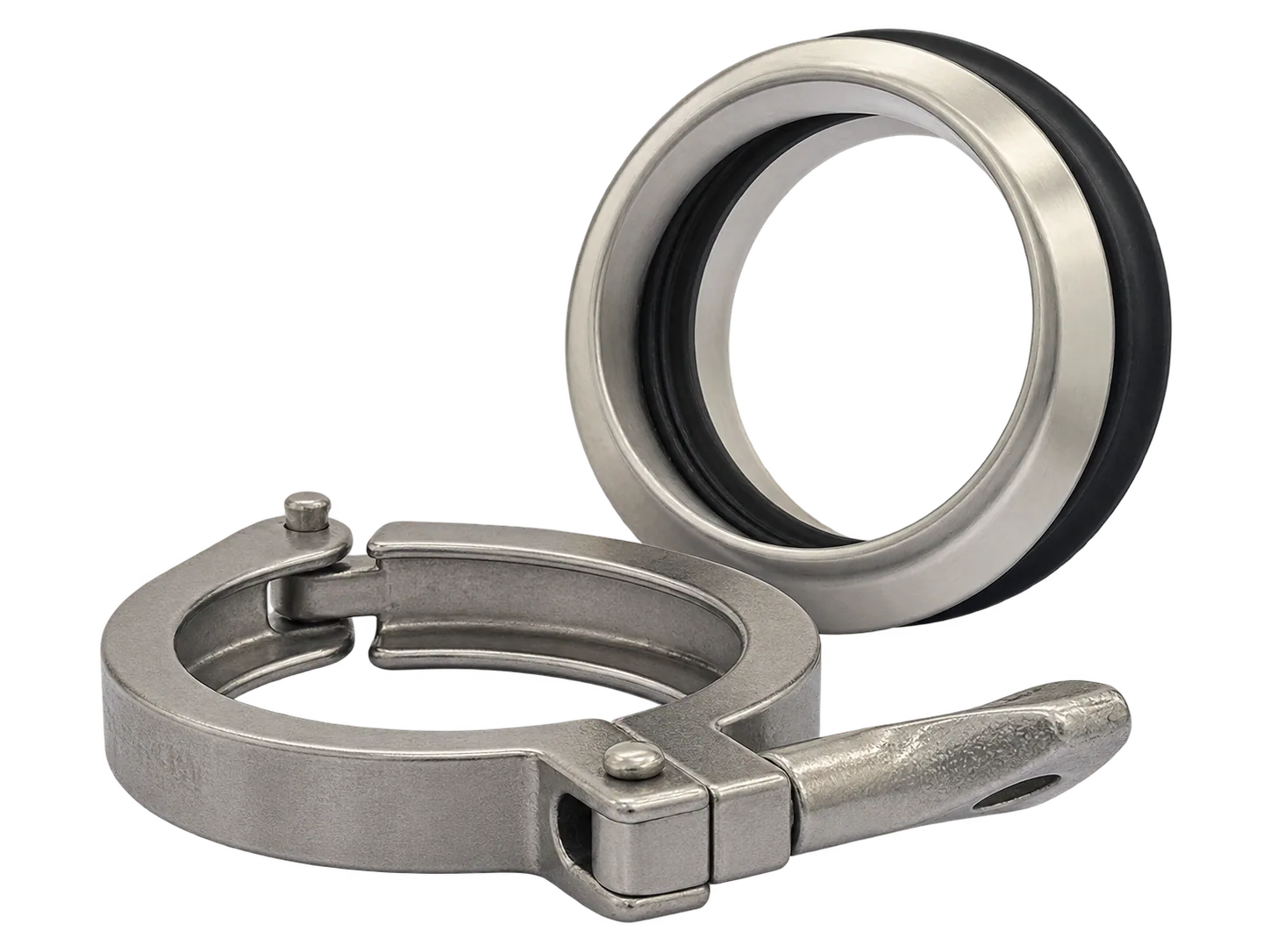

Klemp Bağlantı Seti, görünüm 1
360°

Klemp Bağlantı Seti

Boru ve Bağlantı Elemanları

Klemp bağlantı seti, hijyenik boru sistemlerinde sızdırmaz, kolay sökülüp takılabilen bağlantılar sağlar. DIN normlarına uygun, dayanıklı ve hijyenik yapıdadır.

Ürün Kodu
MDR-DKBS
Ürün Grubu
Boru ve Bağlantı Elemanları
Malzeme
Bağlantı Tipi
Kaynaklı
Standart
Ölçü Serisi: DIN / ISO 2037 / SMS DIN 32676 / ISO 2852
Yüzey
Mekanik polisaj
Ölçü standardı

Bağlantı Ucu Teknik Çizimi

Klemp Bağlantı Seti Bağlantı Ucu teknik çizimiØC34 mmT1.5 mmØA9 mmØB12 mmD21.5 mm

Bağlantı Ucu Ölçüleri

ÖlçüABCDT
DN109123421.51.5
DN1515183421.51.5
DN2019223421.51.5
DN25252850.521.51.5
DN32313450.521.51.5
DN40374050.521.51.5
DN5049526421.51.5
DN6566709121.52
DN80818510621.52
DN10010010411921.52
DN12512512915521.52
DN15015015418321.52
