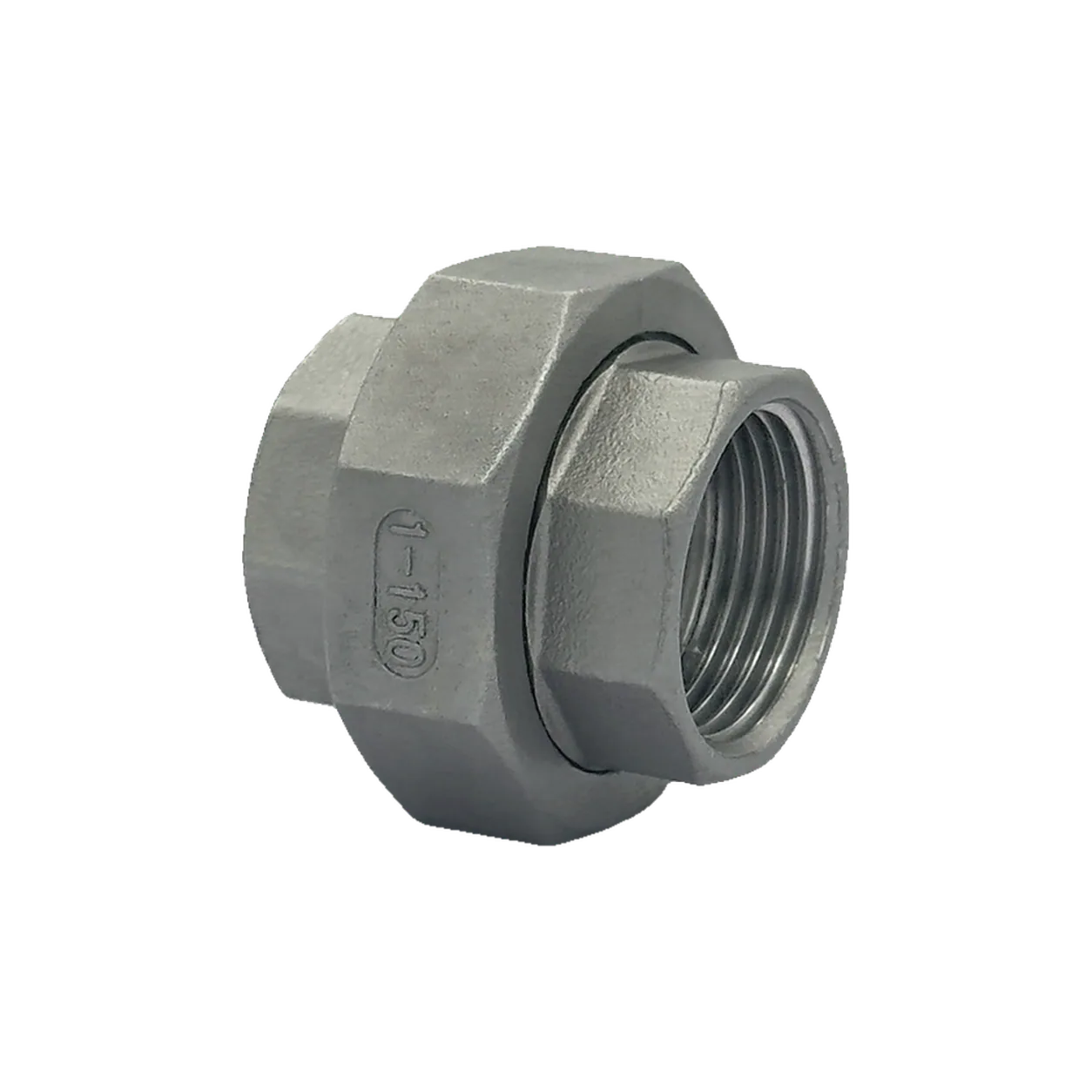

Konik Rekor
Boru ve Bağlantı Elemanları
Dişli contasız konik rekor, boru hatlarında güvenli, sızdırmaz ve dayanıklı bağlantı sağlayan bir bağlantı elemanıdır.
- Ürün Kodu
- MDR-ERKK
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- AISI 304
- Bağlantı Tipi
- Dişli, contasız
- Yüzey
- Doğal döküm paslanmaz yüzey

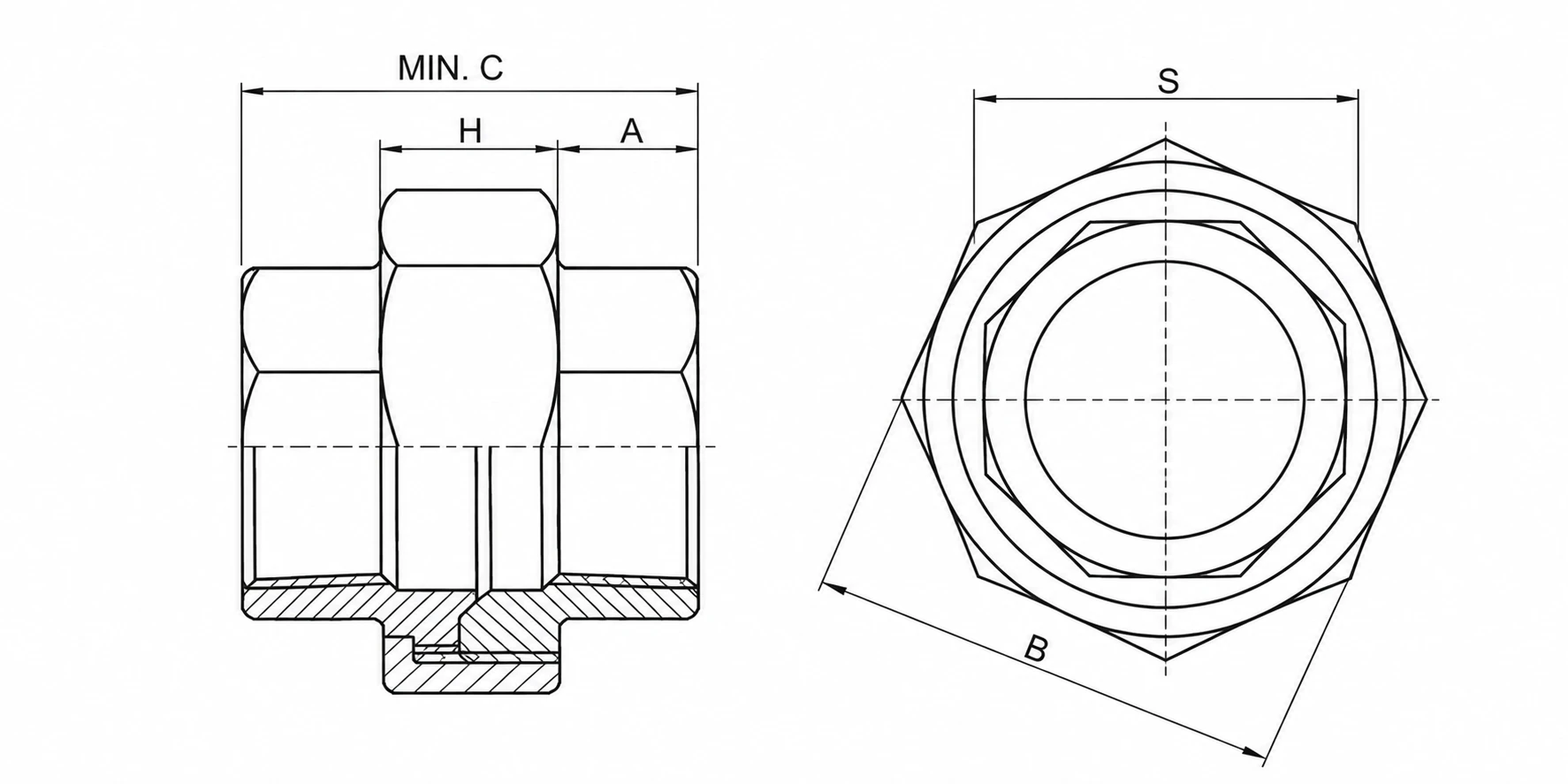

Teknik Çizim
MIN. C36.3 mmH15 mmA10.5 mmS13.3 mmB24.1 mmÖlçü Tablosu
| Ölçü | C | A | H | S | B | Kg |
|---|---|---|---|---|---|---|
| 1/8" | 36.3 | 10.5 | 15 | 13.3 | 24.1 | 0.060 |
| 1/4" | 36.3 | 10.5 | 15 | 16.8 | 27.6 | 0.076 |
| 3/8" | 37.2 | 11 | 15 | 20.2 | 34 | 0.110 |
| 1/2" | 39.1 | 11.6 | 15 | 24.5 | 39.5 | 0.138 |
| 3/4" | 45.4 | 14.9 | 15.5 | 29.7 | 46.7 | 0.190 |
| 1" | 49 | 15.5 | 18 | 36.5 | 54 | 0.272 |
| 1 1/4" | 51.1 | 14.5 | 21.3 | 46.2 | 63.9 | 0.414 |
| 1 1/2" | 54.2 | 15 | 22.2 | 52.3 | 73.5 | 0.540 |
| 2" | 58.8 | 16.4 | 25.2 | 64.6 | 86.9 | 0.800 |
| 2 1/2" | 71.2 | 22.7 | 25 | 79.2 | 90.9 | 1.120 |
| 3" | 87.5 | 29 | 29.2 | 94.9 | 121.9 | 1.930 |
| 4" | 98.6 | 32 | 34.3 | 120.3 | 151.3 | 3.05 |
