Eksantrik Redüksiyon
Boru ve Bağlantı Elemanları
Eksantrik redüksiyon, endüstriyel boru hatlarında farklı çaplardaki boruları eksenleri kaydırılmış şekilde birleştirir. Bir kenarı düz kaldığı için hatta hava veya sıvı birikmesini önler ve akışkanın verimli geçişini sağlar.
- Ürün Kodu
- MDR-EER
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- AISI 304
- Bağlantı Tipi
- Kaynaklı
- Yüzey
- Doğal paslanmaz yüzey

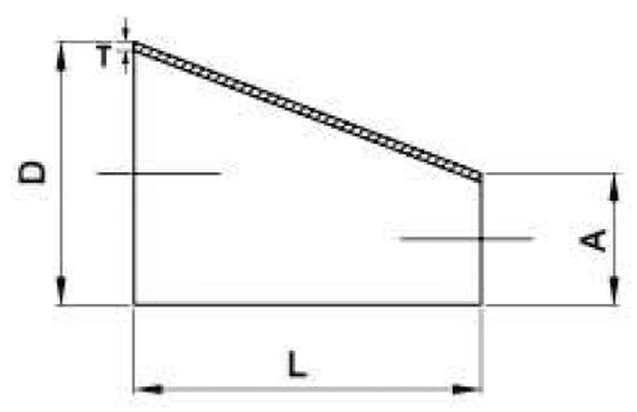

Teknik Çizim
T2.11 mmD26.67 mmA21.34 mmL38.1 mmÖlçü Tablosu
| Ölçü | D1 | D2 | L | T1 SCH10S | T2 SCH10S | T1 SCH40S | T2 SCH40S |
|---|---|---|---|---|---|---|---|
| 3/4" x 1/2" | 26.67 | 21.34 | 38.1 | 2.11 | 2.11 | 2.87 | 2.77 |
| 1" x 1/2" | 33.40 | 21.34 | 50.8 | 2.77 | 2.11 | 3.38 | 2.77 |
| 1" x 3/4" | 33.40 | 26.67 | 50.8 | 2.77 | 2.11 | 3.38 | 2.87 |
| 1 1/4" x 1" | 42.16 | 33.40 | 50.8 | 2.77 | 2.77 | 3.56 | 3.38 |
| 1 1/2" x 1/2" | 48.26 | 21.34 | 63.5 | 2.77 | 2.11 | 3.68 | 2.77 |
| 1 1/2" x 3/4" | 48.26 | 26.67 | 63.5 | 2.77 | 2.11 | 3.68 | 2.87 |
| 1 1/2" x 1" | 48.26 | 33.40 | 63.5 | 2.77 | 2.77 | 3.68 | 3.38 |
| 1 1/2" x 1 1/4" | 48.26 | 42.16 | 63.5 | 2.77 | 2.77 | 3.68 | 3.56 |
| 2" x 3/4" | 60.32 | 26.67 | 76.2 | 2.77 | 2.11 | 3.91 | 2.87 |
| 2" x 1" | 60.32 | 33.40 | 76.2 | 2.77 | 2.77 | 3.91 | 3.38 |
| 2" x 1 1/4" | 60.32 | 42.16 | 76.2 | 2.77 | 2.77 | 3.91 | 3.56 |
| 2" x 1 1/2" | 60.32 | 48.26 | 76.2 | 2.77 | 2.77 | 3.91 | 3.68 |
| 2 1/2" x 1" | 73.02 | 33.40 | 88.9 | 3.05 | 2.77 | 5.16 | 3.38 |
| 2 1/2" x 1 1/4" | 73.02 | 42.16 | 88.9 | 3.05 | 2.77 | 5.16 | 3.56 |
| 2 1/2" x 1 1/2" | 73.02 | 48.26 | 88.9 | 3.05 | 2.77 | 5.16 | 3.68 |
| 2 1/2" x 2" | 73.02 | 60.32 | 88.9 | 3.05 | 2.77 | 5.16 | 3.91 |
| 3" x 1" | 88.90 | 33.40 | 88.9 | 3.05 | 2.77 | 5.49 | 3.38 |
| 3" x 1 1/4" | 88.90 | 42.16 | 88.9 | 3.05 | 2.77 | 5.49 | 3.56 |
| 3" x 1 1/2" | 88.90 | 48.26 | 88.9 | 3.05 | 2.77 | 5.49 | 3.68 |
| 3" x 2" | 88.90 | 60.32 | 88.9 | 3.05 | 2.77 | 5.49 | 3.91 |
| 3" x 2 1/2" | 88.90 | 73.02 | 88.9 | 3.05 | 3.05 | 5.49 | 5.16 |
| 4" x 1 1/2" | 114.30 | 48.26 | 101.6 | 3.05 | 2.77 | 6.02 | 3.68 |
| 4" x 2" | 114.30 | 60.32 | 101.6 | 3.05 | 2.77 | 6.02 | 3.91 |
| 4" x 2 1/2" | 114.30 | 73.02 | 101.6 | 3.05 | 3.05 | 6.02 | 5.16 |
| 4" x 3" | 114.30 | 88.90 | 101.6 | 3.05 | 3.05 | 6.02 | 5.49 |
| 5" x 3" | 141.30 | 88.90 | 127 | 3.40 | 3.05 | 6.55 | 5.49 |
| 5" x 4" | 141.30 | 114.30 | 127 | 3.40 | 3.05 | 6.55 | 6.02 |
| 6" x 2 1/2" | 168.27 | 73.02 | 139.7 | 3.40 | 3.05 | 7.11 | 5.16 |
| 6" x 3" | 168.27 | 88.90 | 139.7 | 3.40 | 3.05 | 7.11 | 5.49 |
| 6" x 4" | 168.27 | 114.30 | 139.7 | 3.40 | 3.05 | 7.11 | 6.02 |
| 6" x 5" | 168.27 | 141.30 | 139.7 | 3.40 | 3.40 | 7.11 | 6.55 |
| 8" x 4" | 219.08 | 114.30 | 152.4 | 3.76 | 3.05 | 8.18 | 6.02 |
| 8" x 5" | 219.08 | 141.30 | 152.4 | 3.76 | 3.40 | 8.18 | 6.55 |
| 8" x 6" | 219.08 | 168.27 | 152.4 | 3.76 | 3.40 | 8.18 | 7.11 |
