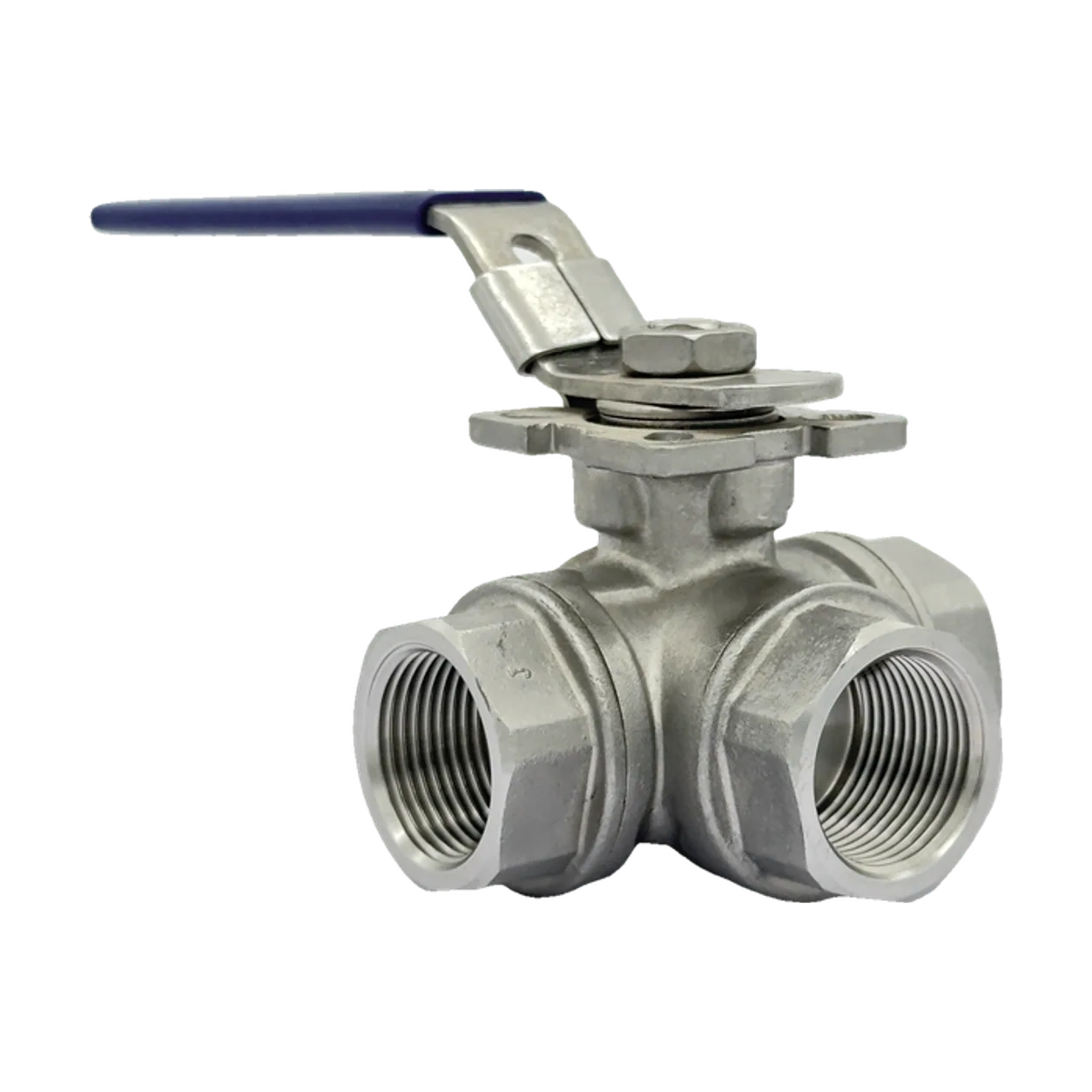

Valvola a sfera a 3 vie con flangia superiore
Valvole industriali
La valvola a sfera a 3 vie con flangia superiore si utilizza per deviare o suddividere il flusso in tre direzioni. La flangia superiore è adatta al montaggio dell’attuatore; la struttura compatta e robusta riduce i costi di manutenzione. È ampiamente impiegata negli impianti alimentari, delle bevande, chimici e di trattamento acque.
- Codice prodotto
- MDR-KUV3
- Gruppo di prodotti
- Valvole industriali
- Materiale
- Tipo di attacco
- Filettato
- Superficie
- Superficie inox di fusione

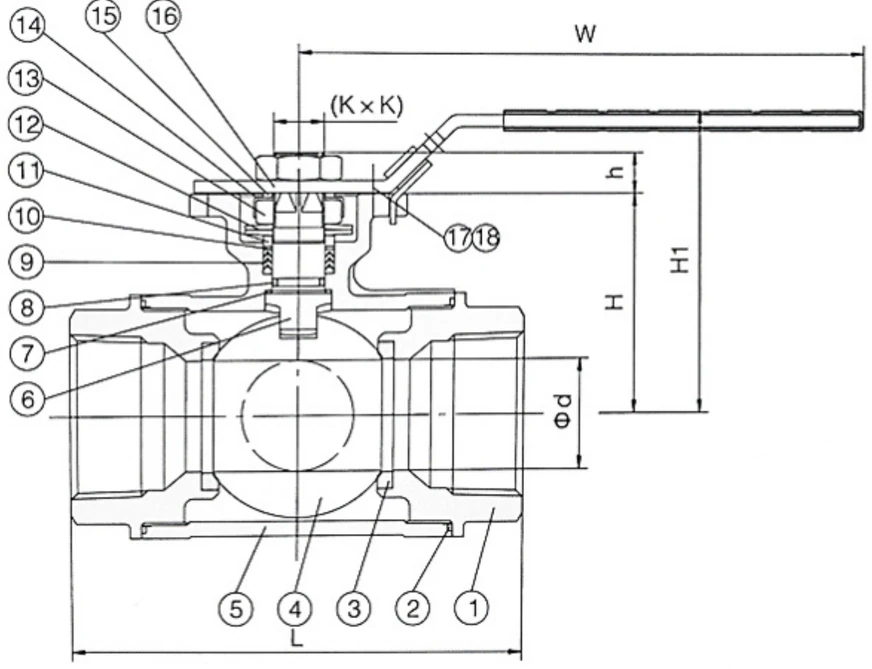

Disegno tecnico
W125 mmKxK9x9 mmh9 mmH162 mmH34 mmØd10 mmL71.5 mmTabella dimensionale
| Misura | DN | d | L | H | h | KxK | A | B | W | H1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | DN8 | 10 | 71.5 | 34 | 9 | 9x9 | 36 | 42 | 125 | 62 |
| 3/8" | DN10 | 10 | 71.5 | 34 | 9 | 9x9 | 36 | 42 | 125 | 62 |
| 1/2" | DN15 | 10 | 71.5 | 34 | 9 | 9x9 | 36 | 42 | 125 | 62 |
| 3/4" | DN20 | 15 | 83.5 | 42 | 9 | 9x9 | 36 | 42 | 125 | 70 |
| 1" | DN25 | 18 | 90 | 52 | 9 | 9x9 | 42 | 50 | 140 | 82 |
| 1 1/4" | DN32 | 25 | 116 | 58 | 11 | 11x11 | 42 | 50 | 140 | 88 |
| 1 1/2" | DN40 | 32 | 133 | 67 | 14 | 14x14 | 50 | 70 | 180 | 97 |
| 2" | DN50 | 40 | 146 | 78 | 14 | 14x14 | 50 | 70 | 180 | 108 |
| 2 1/2" | DN65 | 50 | 200 | 97 | 17 | 17x17 | 70 | 102 | 260 | 133 |
| 3" | DN80 | 65 | 237 | 112 | 17 | 17x17 | 70 | 102 | 260 | 148 |
