Valvola a farfalla manuale
Valvole igieniche

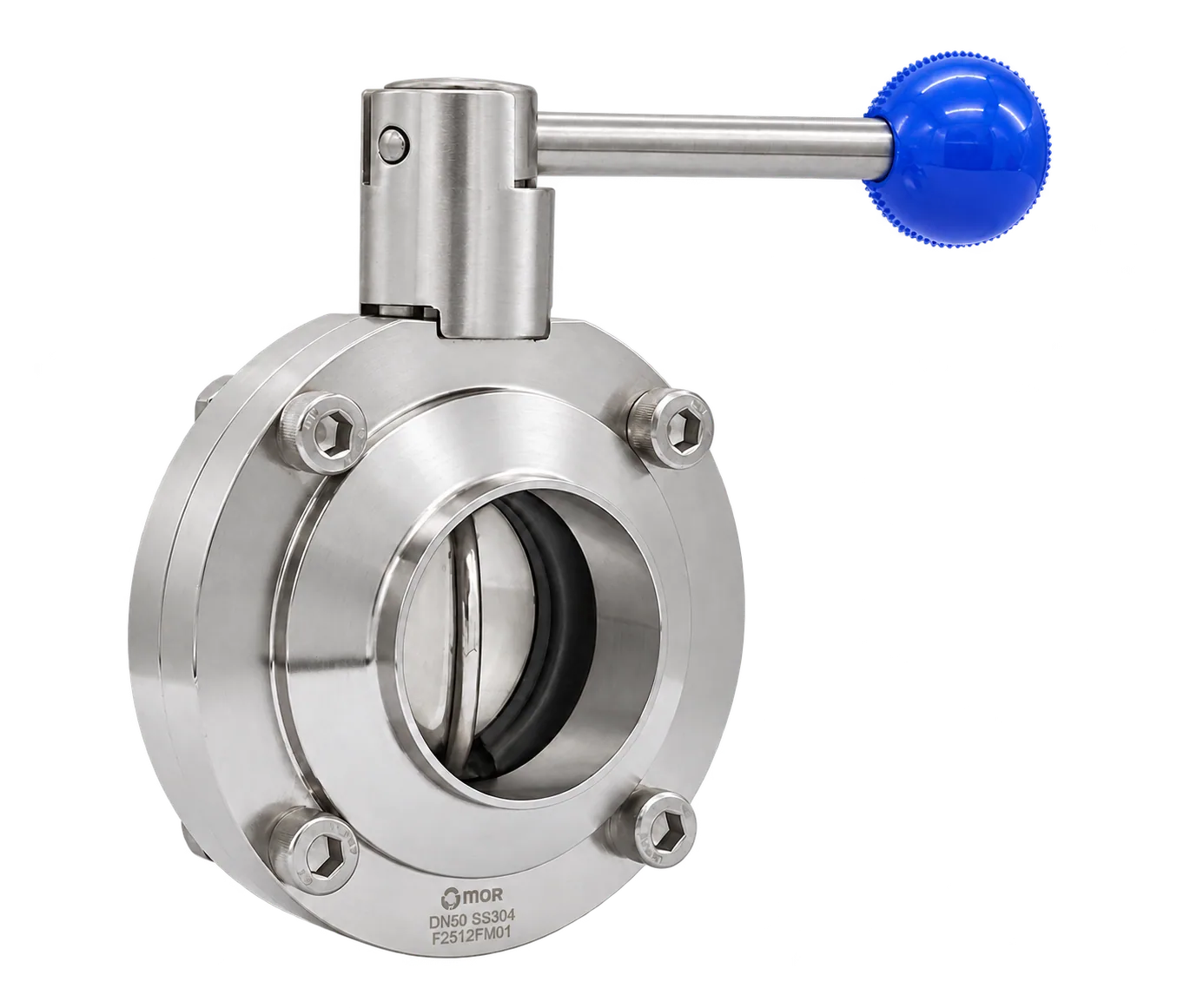

La valvola a farfalla manuale in acciaio inox, azionata tramite leva, consente di gestire il flusso di liquido in modo sicuro e controllato negli ambienti di produzione igienica. È un componente di controllo del flusso progettato secondo le norme DIN.
- Codice prodotto
- MDR-KV
- Gruppo di prodotti
- Valvole igieniche
- Materiale
- Tipo di attacco
- Saldato
- Superficie
- Superficie a contatto con il fluido: Ra ≤ 0,8 µm
Disegno tecnico
ØD278 mmØD118 mmKxK8.0*8.0 mmA50 mmH39 mmTabella dimensionale
| Misura | ØO | ØD | KxK | A | H |
|---|---|---|---|---|---|
| DN15 | 78 | 18 | 8.0*8.0 | 50 | 39 |
| DN20 | 78 | 22 | 8.0*8.0 | 50 | 39 |
| DN25 | 78 | 28 | 8.0*8.0 | 50 | 39 |
| DN32 | 86 | 34 | 8.0*8.0 | 50 | 43 |
| DN40 | 90 | 40 | 8.0*8.0 | 50 | 45 |
| DN50 | 108 | 52 | 10.0*10.0 | 52 | 53 |
| DN65 | 125 | 70 | 10.0*10.0 | 56 | 62 |
| DN80 | 140 | 85 | 10.0*10.0 | 60 | 69.5 |
| DN100 | 160 | 104 | 10.0*10.0 | 64 | 79.5 |
| DN125 | 190 | 129 | 12.0*12.0 | 80 | 92.5 |
| DN150 | 220 | 154 | 12.0*12.0 | 90 | 107.5 |
