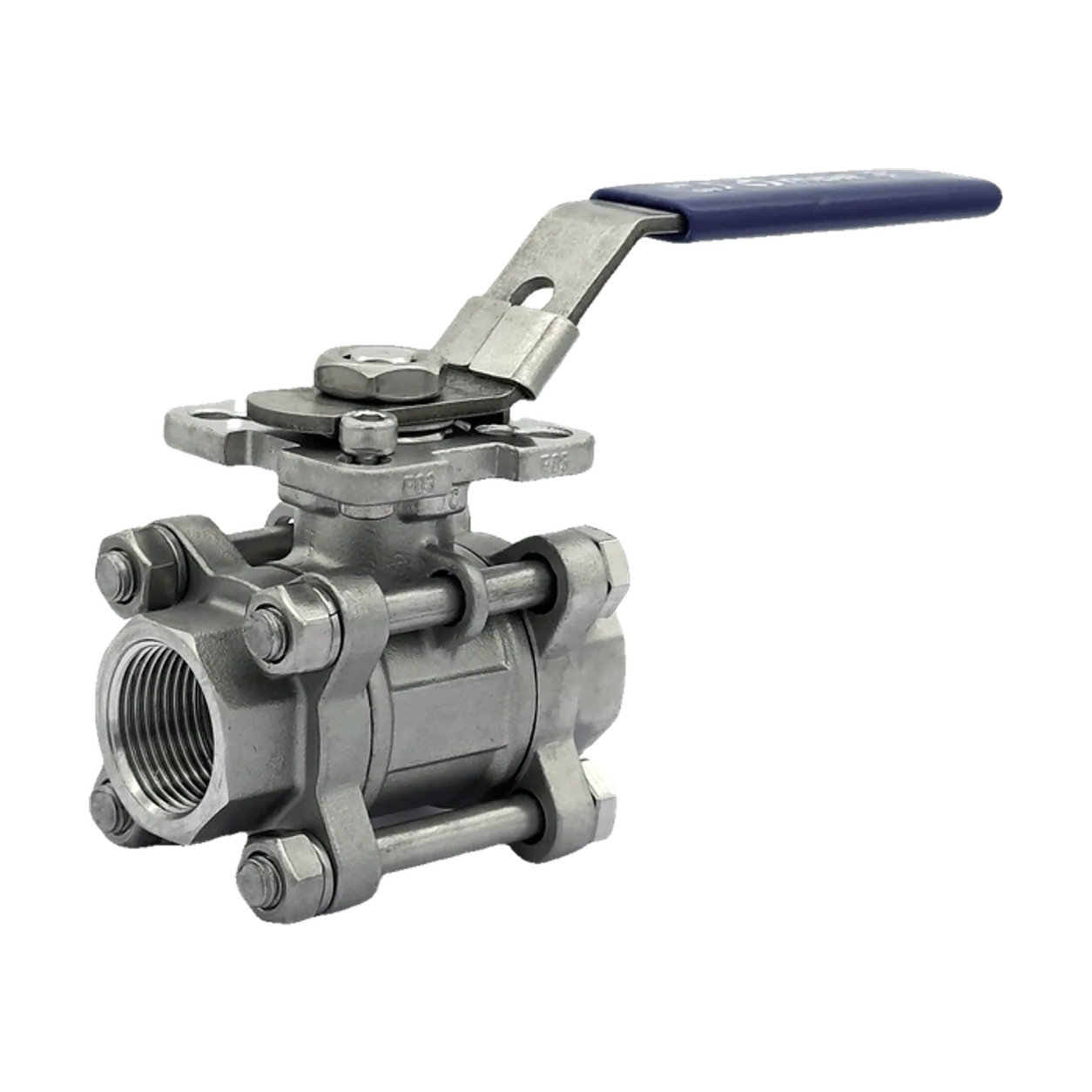

Valvola a sfera con flangia superiore
Valvole industriali
La valvola a sfera in acciaio inox con flangia superiore è progettata per aprire e chiudere il flusso nella tubazione in modo rapido e affidabile. La flangia superiore consente di montare direttamente un attuatore; il meccanismo a sfera, che opera con una rotazione di 90°, garantisce una tenuta completa.
- Codice prodotto
- MDR-KUVT
- Gruppo di prodotti
- Valvole industriali
- Materiale
- Tipo di attacco
- Filettato
- Superficie
- Superficie inox di fusione
Disegno tecnico
L50 mmH55 mmE90 mmTabella dimensionale
| Misura | L | H | E |
|---|---|---|---|
| DN8 | 50 | 55 | 90 |
| DN10 | 60 | 55 | 90 |
| DN15 | 75 | 55 | 105 |
| DN20 | 80 | 60 | 115 |
| DN25 | 90 | 70 | 120 |
| DN32 | 110 | 75 | 145 |
| DN38 | 120 | 90 | 175 |
| DN50 | 140 | 100 | 175 |
| DN65 | 185 | 130 | 210 |
| DN80 | 205 | 140 | 230 |
| DN100 | 240 | 165 | 300 |
