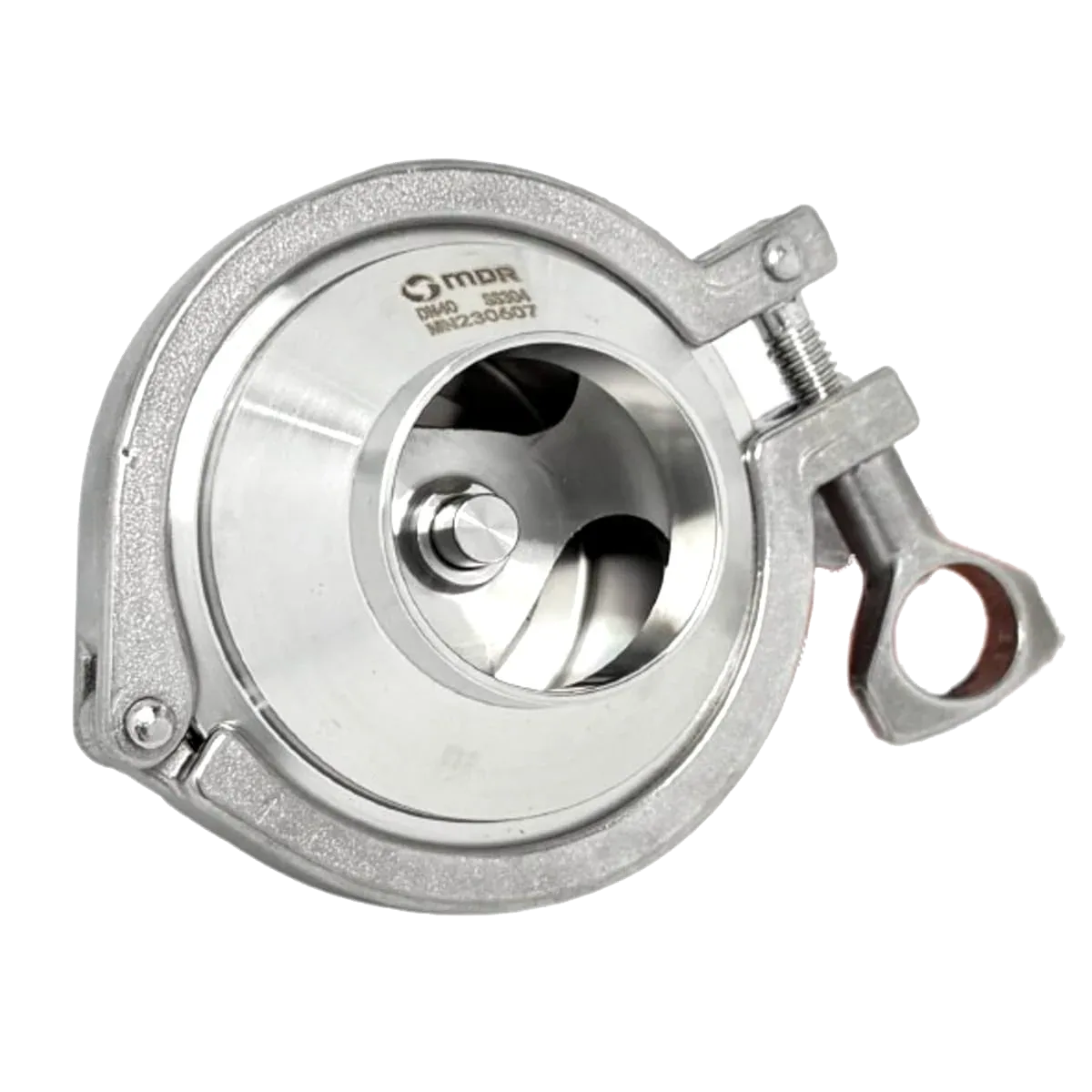

Valvola di ritegno
Valvole igieniche
La valvola di ritegno igienica assicura che il flusso proceda in un’unica direzione nelle linee di processo, impedisce il riflusso e protegge pompe, misuratori di portata e serbatoi.
- Codice prodotto
- MDR-CV
- Gruppo di prodotti
- Valvole igieniche
- Materiale
- Tipo di attacco
- Saldato
- Superficie
- Superficie a contatto con il fluido: Ra ≤ 0,8 µm
Disegno tecnico
ØC64 mmØA15 mmØB18 mmD75 mmTabella dimensionale
| Misura | A | B | C | D |
|---|---|---|---|---|
| DN15 | 15 | 18 | 64 | 75 |
| DN20 | 19 | 22 | 64 | 75 |
| DN25 | 25 | 28 | 64 | 78 |
| DN32 | 31 | 34 | 77.5 | 78 |
| DN40 | 37 | 40 | 77.5 | 80.5 |
| DN50 | 49 | 52 | 91 | 86 |
| DN65 | 66 | 70 | 106 | 97 |
| DN80 | 81 | 85 | 130 | 105 |
| DN100 | 100 | 104 | 145 | 105 |
