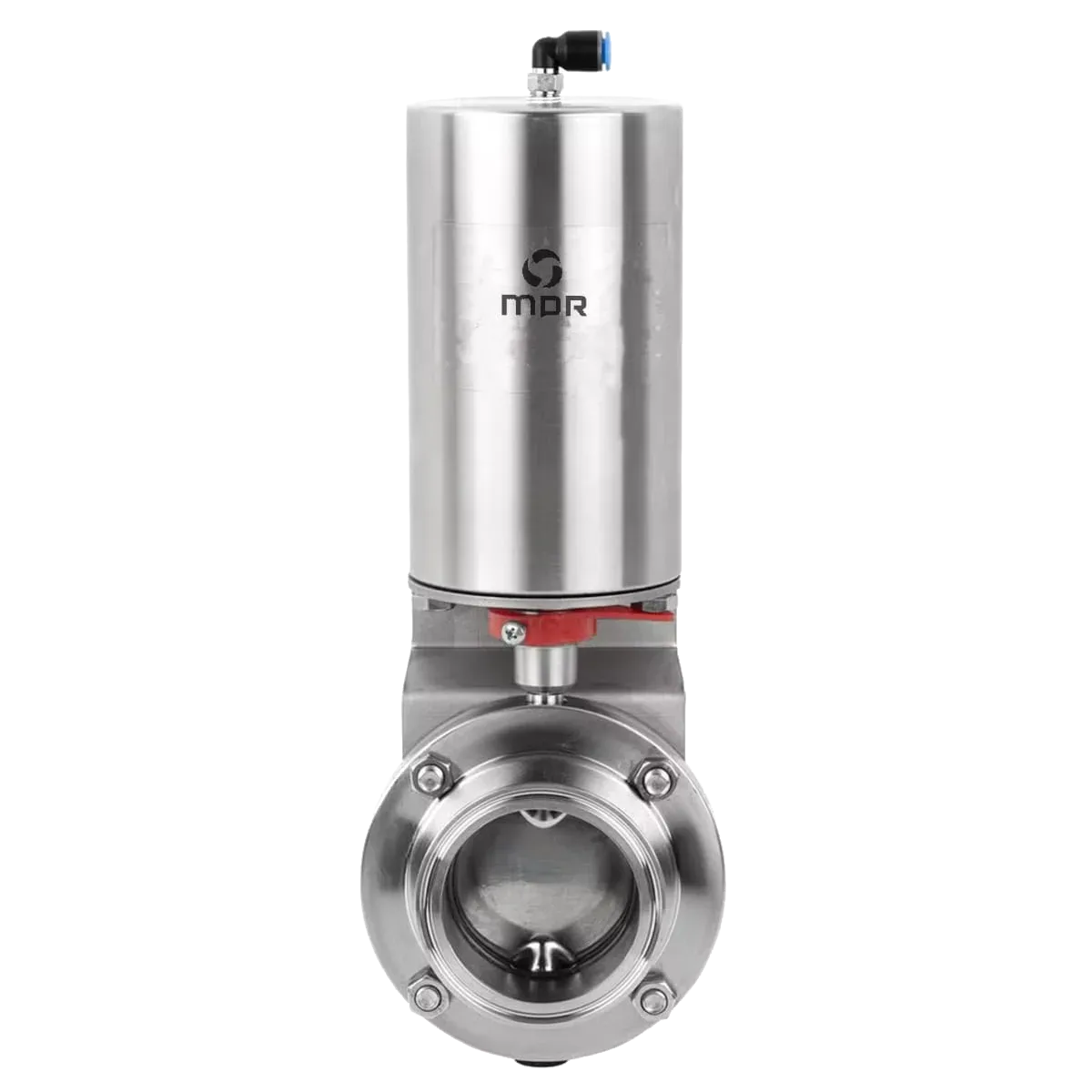

Valvola a farfalla con attuatore
Controllo e automazione
La valvola a farfalla con attuatore consente di aprire e chiudere a distanza e automaticamente una valvola a farfalla igienica mediante un attuatore pneumatico con corpo in acciaio inox. L’attuatore, che funziona con una pressione dell’aria di 4–7 bar, è disponibile a semplice effetto (ritorno a molla) o a doppio effetto nelle taglie 85, 108 e 133 ed è adatto a valvole a farfalla DN25–DN200. Con le opzioni di attacco filettato, clamp e saldato è impiegata nelle linee alimentari, delle bevande, lattiero-casearie, farmaceutiche e cosmetiche.
- Codice prodotto
- MDR-KVA
- Gruppo di prodotti
- Controllo e automazione
- Materiale
- Acciaio inox
- Tipo di attacco
- Filettato / clamp / saldato
- Pressione aria
- 4–7 bar
- Superficie
- Superficie a contatto con il fluido: Ra ≤ 0,8 µm
Disegno tecnico – Attuatore pneumatico
ØD85.4 mmGG1/8" / R1/8"H148.5 mmH1146 mmH2158.5 mmE32.5 mmB8×8 / 10×10 / 11×11 mmA68 mm2-MM8Dimensioni – Attuatore pneumatico
| Misura | A | B | D | E | G | M | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|
| 85 | 68 | 8×8 / 10×10 / 11×11 | 85.4 | 32.5 | G1/8" / R1/8" | M8 | 148.5 | 146 | 158.5 |
| 108 | 68 | 12×12 | 108 | 47 | G1/8" / R1/8" | M8 | - | 177 | - |
| 108 | 80 | 14×14 | 108 | 42 | G1/8" / R1/8" | M8 | - | 177 | - |
| 133 | 100 | 14×14 / 16×16 | 133 | 60 | G1/8" / R1/8" | M10 | - | 253 | - |
