Passo d’uomo circolare
Attrezzature per serbatoi
Il passo d’uomo circolare assicura un accesso sicuro e una chiusura igienica su serbatoi e cisterne. È realizzato conformemente alle norme DIN per l’impiego in sistemi non in pressione.
- Codice prodotto
- MDR-TMHD
- Gruppo di prodotti
- Attrezzature per serbatoi
- Materiale
- Tipo di attacco
- Saldato
- Superficie
- Lucidatura meccanica

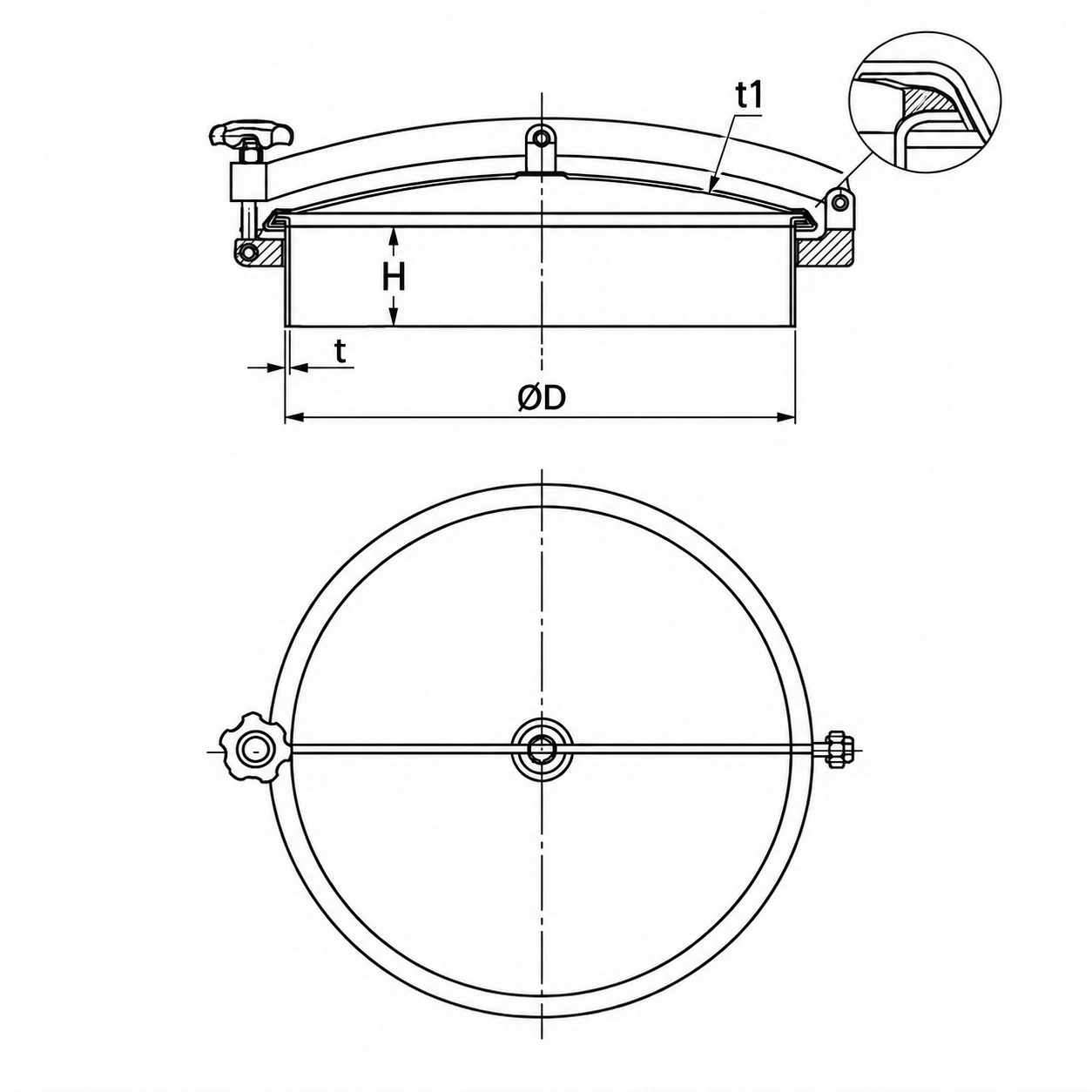

Disegno tecnico
H80 mmt2.5 mmt12 mmØD204 mmTabella dimensionale
| Misura (mm) | ØD (mm) | t (mm) | H (mm) | t1 (mm) | Pressione |
|---|---|---|---|---|---|
| 200 | 204 | 2.5 | 80 | 2 | 0-0.1 |
| 219 | 219 | 2.5 | 80 | 2 | 0-0.1 |
| 300 | 300 | 2.5 | 80 | 2 | 0-0.1 |
| 350 | 350 | 2.5 | 80 | 2 | 0-0.1 |
| 400 | 400 | 3 | 80 | 2.5 | 0-0.1 |
| 430 | 430 | 3 | 80 | 2.5 | 0-0.1 |
| 450 | 450 | 3 | 80 | 2.5 | 0-0.1 |
| 500 | 500 | 3 | 80 | 2.5 | 0-0.1 |
| 600 | 600 | 4 | 80 | 3 | 0-0.1 |
