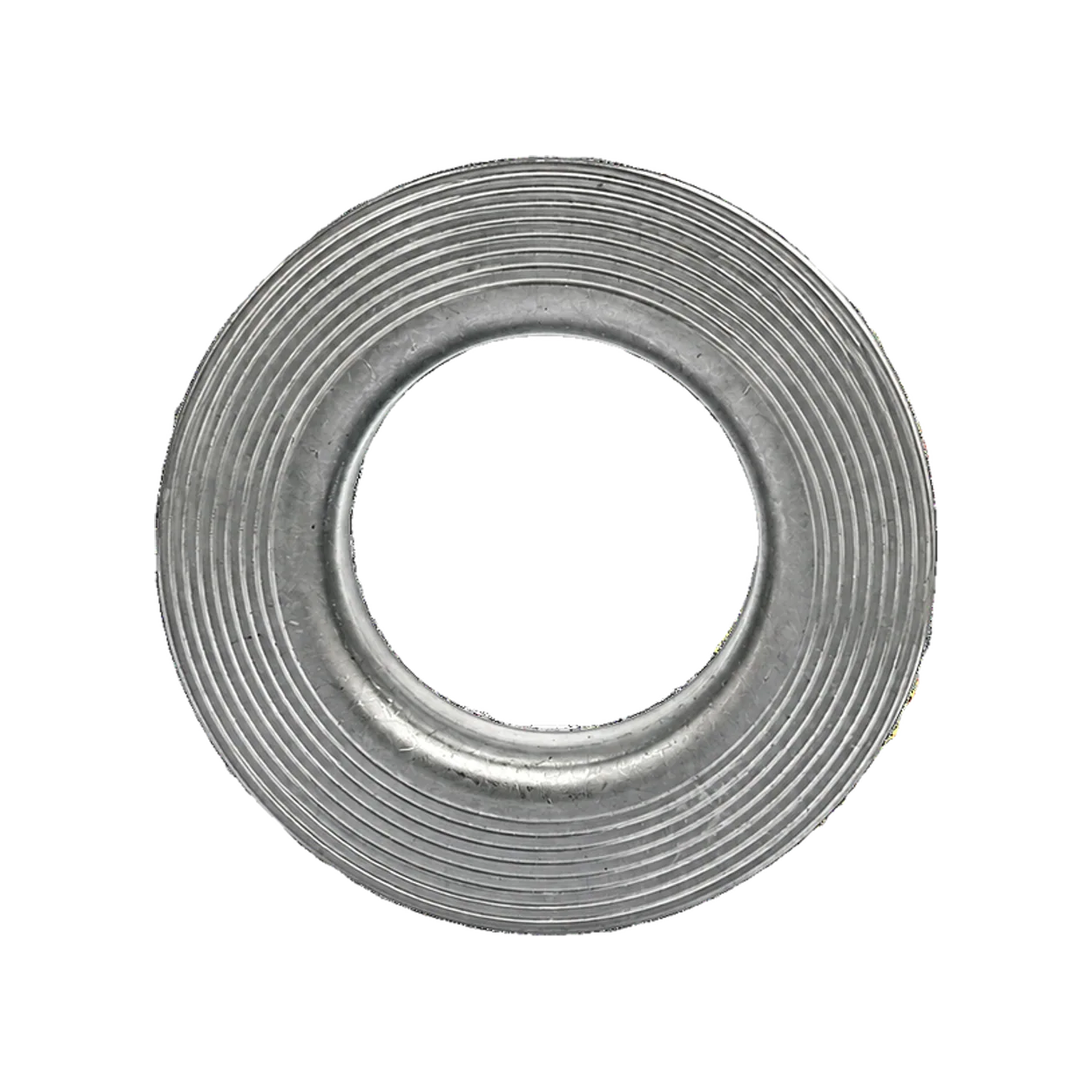

Cartella
Tubi e raccordi
La cartella in acciaio inox viene saldata al tubo e utilizzata insieme a una flangia libera. Poiché la flangia ruota liberamente sulla cartella, l’allineamento dei fori dei bulloni è più semplice; garantisce un collegamento flangiato a tenuta e duraturo.
- Codice prodotto
- MDR-EYK
- Gruppo di prodotti
- Tubi e raccordi
- Materiale
- AISI 304 / AISI 316L
- Tipo di attacco
- Saldato
- Norma
- TS EN 1092-1 / ISO 7005-1
- Superficie
- Superficie inox naturale

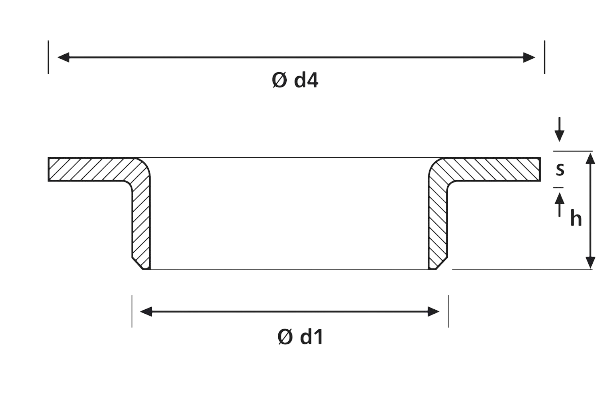

Disegno tecnico
Ød440 mmØd117.2 mms2 mmh9 mmTabella dimensionale
| Misura | Pollici | D4 | D1 | S | H |
|---|---|---|---|---|---|
| DN10 | 3/8" | 40 | 17.2 | 2 | 9 |
| DN15 | 1/2" | 45 | 21.3 | 2 | 9 |
| DN20 | 3/4" | 58 | 26.9 | 2.5 | 12 |
| DN25 | 1" | 68 | 33.7 | 2.5 | 15 |
| DN32 | 1 1/4" | 78 | 42.4 | 2.5 | 15 |
| DN40 | 1 1/2" | 88 | 48.3 | 2.5 | 17 |
| DN50 | 2" | 102 | 60.3 | 3 | 23 |
| DN65 | 2 1/2" | 122 | 76.1 | 3 | 23 |
| DN80 | 3" | 138 | 88.9 | 3 | 23 |
| DN100 | 4" | 158 | 101.6 | 3 | 28 |
| DN100 | 4" | 158 | 108 | 3 | 28 |
| DN100 | 4" | 158 | 114.3 | 3 | 28 |
| DN125 | 5" | 188 | 125 | 3 | 30 |
| DN125 | 5" | 188 | 133 | 3 | 30 |
| DN125 | 5" | 188 | 139.7 | 3 | 30 |
| DN150 | 6" | 212 | 151 | 3 | 30 |
| DN150 | 6" | 212 | 159 | 3 | 30 |
| DN150 | 6" | 212 | 168.3 | 3 | 30 |
| DN200 | 8" | 268 | 219.1 | 3 | 30 |
| DN250 | 10" | 320 | 273 | 3 | 30 |
| DN300 | 12" | 370 | 323.9 | 3 | 35 |
| DN350 | 14" | 430 | 355.6 | 3 | 38 |
| DN400 | 16" | 482 | 406.4 | 4 | 44 |
| DN500 | 20" | 585 | 508 | 4 | 45 |
| DN600 | 24" | 685 | 609.6 | 4 | 45 |
| DN700 | 28" | 800 | 711.2 | 4 | 45 |
| DN800 | 32" | 905 | 812.8 | 4 | 45 |
