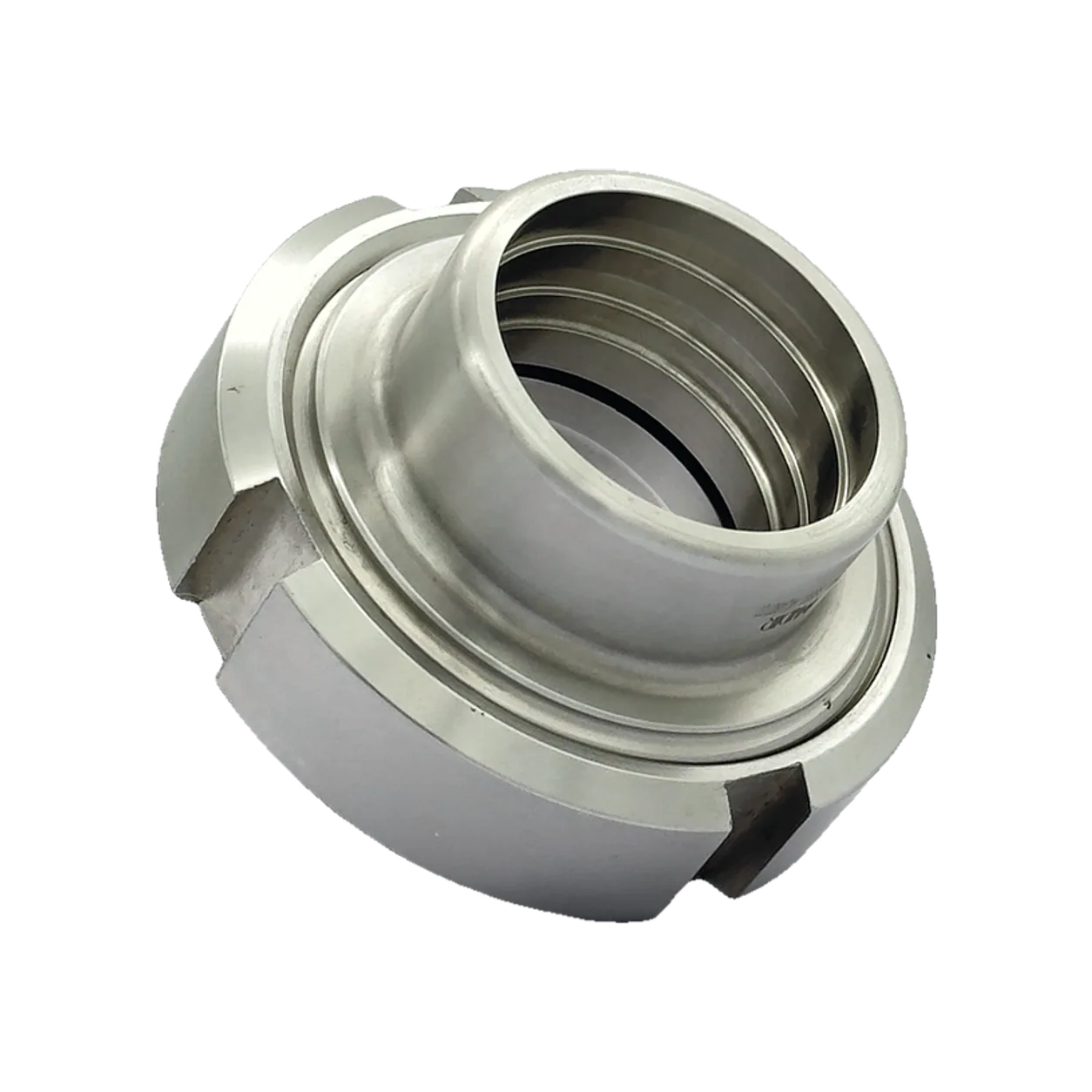

Raccord-union dudgeonné
Tuyaux et raccords
Le raccord-union DIN dudgeonné se compose d’un écrou, d’une partie filetée et d’un collet, et se fixe au tube sans soudure par dudgeonnage (expansion). Idéal pour les lignes fréquemment démontées, c’est une solution hygiénique et robuste conforme aux normes DIN.
- Code produit
- MDR-DRKM
- Groupe de produits
- Tuyaux et raccords
- Matériau
- Type de raccordement
- Dudgeonné (expanded)
- Norme
- Série dimensionnelle: DIN
- Surface
- Intérieur : Ra ≤ 0,8 µm Extérieur : satiné
Plan technique – Écrou-union
GRD28*1/8C19 mmD38 mmL18 mmDimensions – Écrou-union
| Dimension | L | D | C | G |
|---|---|---|---|---|
| DN10 | 18 | 38 | 19 | RD28*1/8 |
| DN15 | 18 | 44 | 25 | RD34*1/8 |
| DN20 | 21 | 54 | 31 | RD44*1/6 |
| DN25 | 21 | 63 | 36 | RD52*1/6 |
| DN32 | 21 | 70 | 42 | RD58*1/6 |
| DN40 | 21 | 78 | 49 | RD65*1/6 |
| DN50 | 22 | 92 | 62 | RD78*1/6 |
| DN60 | 22 | 99 | 70 | RD85*1/6 |
| DN65 | 25 | 112 | 80 | RD95*1/6 |
| DN75 | 26 | 120 | 86.5 | RD104*1/4 |
| DN80 | 30 | 127 | 94 | RD110*1/4 |
| DN90 | 30 | 138 | 104 | RD120*1/4 |
| DN100 | 31 | 148 | 115 | RD130*1/4 |
| DN125 | 35 | 178 | 138 | RD160*1/4 |
| DN150 | 40 | 210 | 164 | RD190*1/4 |
