Té réducteur court

Tuyaux et raccords

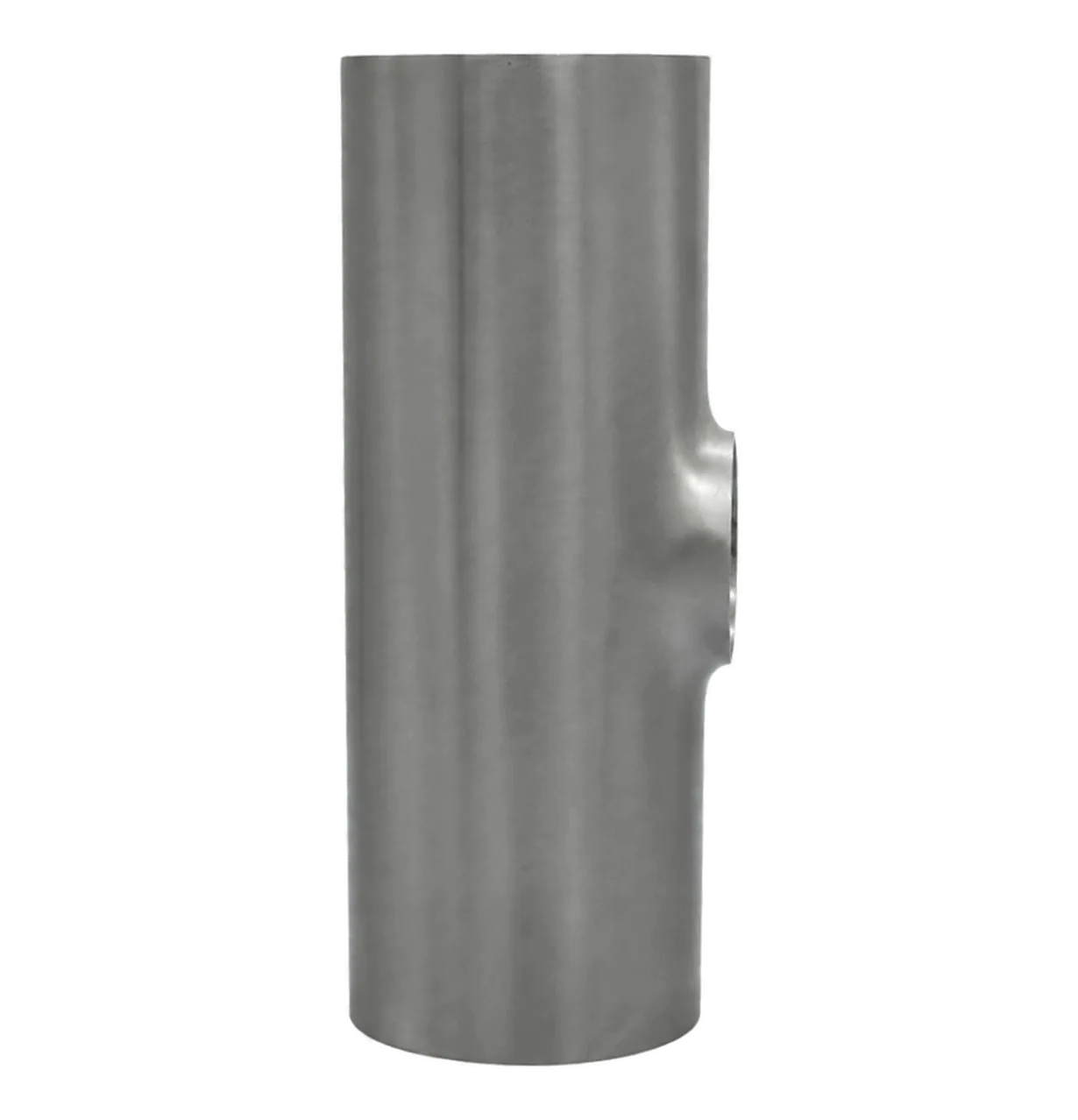

Le té réducteur court soudé permet de prélever une dérivation de diamètre différent sur la ligne principale ou de relier deux lignes de diamètres différents dans les tuyauteries hygiéniques. Fabriqué en inox aux dimensions DIN, il convient aux installations agroalimentaires, pharmaceutiques et chimiques.

Télécharger le PDF

Code produit: MDR-DTRK
Groupe de produits: Tuyaux et raccords
Matériau
Type de raccordement: Soudé
Norme: Série dimensionnelle: DIN DIN 11850 / EN 10357-A
Surface: Intérieur : Ra ≤ 0,8 µm Extérieur : satiné

Plan technique

Choisir la dimension

A28 mmB22 mmL150 mmL217 mmT1.5 mm

Tableau dimensionnel

Dimension	A	B	L1	L2	T
DN25/20	28	22	50	17	1.5
DN32/25	34	28	55	19.5	1.5
DN40/25	40	28	60	22.5	1.5
DN40/32	40	34	60	22.5	1.5
DN50/25	52	28	70	29.5	2
DN50/32	52	34	70	29.5	2
DN50/40	52	40	70	29.5	2
DN65/25	70	28	80	39	2
DN65/32	70	34	80	39	2
DN65/40	70	40	80	39	2
DN65/50	70	52	80	46.5	2
DN80/25	85	28	90	46.5	2
DN80/32	85	34	90	46.5	2
DN80/40	85	40	90	46.5	2
DN80/50	85	52	90	46.5	2
DN80/65	85	70	90	46.5	2
DN100/25	104	28	100	56	2
DN100/32	104	34	100	56	2
DN100/40	104	40	100	56	2
DN100/50	104	52	100	56	2
DN100/65	104	70	100	56	2
DN100/80	104	85	100	56	2
DN125/25	129	28	187.5	68.5	2
DN125/32	129	104	187.5	68.5	2
DN125/40	129	104	187.5	68.5	2
DN125/50	129	104	187.5	68.5	2
DN125/65	129	104	187.5	68.5	2
DN125/80	129	104	187.5	68.5	2
DN125/100	129	104	187.5	68.5	2
DN150/32	154	34	225	81	2
DN150/40	154	40	225	81	2
DN150/50	154	52	225	81	2
DN150/65	154	70	225	81	2
DN150/80	154	85	225	81	2
DN150/100	154	104	225	81	2
DN150/125	154	129	225	81	2

Documents téléchargeables

Té réducteur courtCatalogue technique • 974 KB↓
