Raccord-union ISO
Tuyaux et raccords
Le raccord-union ISO en inox est un raccord robuste utilisé pour assembler ou séparer rapidement, en toute sécurité et de manière étanche les tronçons de tuyauterie industrielle.
- Code produit
- MDR-IRK
- Groupe de produits
- Tuyaux et raccords
- Matériau
- AISI 304 / AISI 316L
- Type de raccordement
- Soudé
- Norme
- Série dimensionnelle: ISO ISO 1127 (DIN 11851 diş)
- Surface
- Intérieur : Ra ≤ 0,8 µm Extérieur : satiné

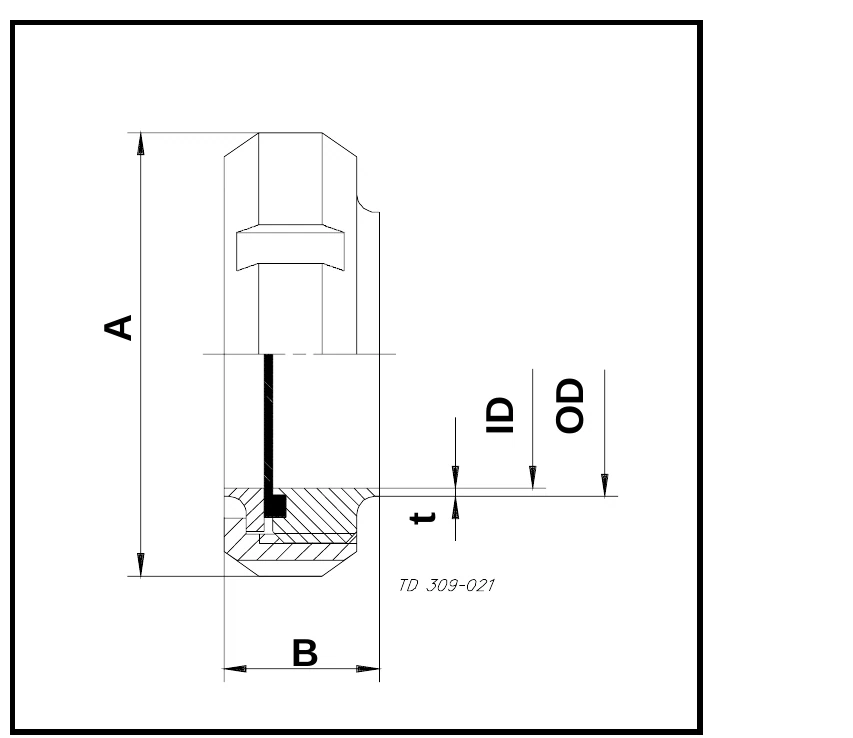

Plan technique
A38 mmOD17.2 mmID13.2 mmB32 mmTableau dimensionnel
| Dimension | ID | OD | A | B |
|---|---|---|---|---|
| DN10 | 13.2 | 17.2 | 38 | 32 |
| DN15 | 17.3 | 21.3 | 44 | 34 |
| DN20 | 21.9 | 26.9 | 54 | 36 |
| DN25 | 28.5 | 33.7 | 63 | 44 |
| DN32 | 37.2 | 42.4 | 70 | 48 |
| DN40 | 43.1 | 48.3 | 78 | 52 |
| DN50 | 55.1 | 60.3 | 92 | 56 |
| DN65 | 70.9 | 76.1 | 112 | 64 |
| DN80 | 83.7 | 88.9 | 127 | 74 |
| DN100 | 109.1 | 114.3 | 148 | 86 |
