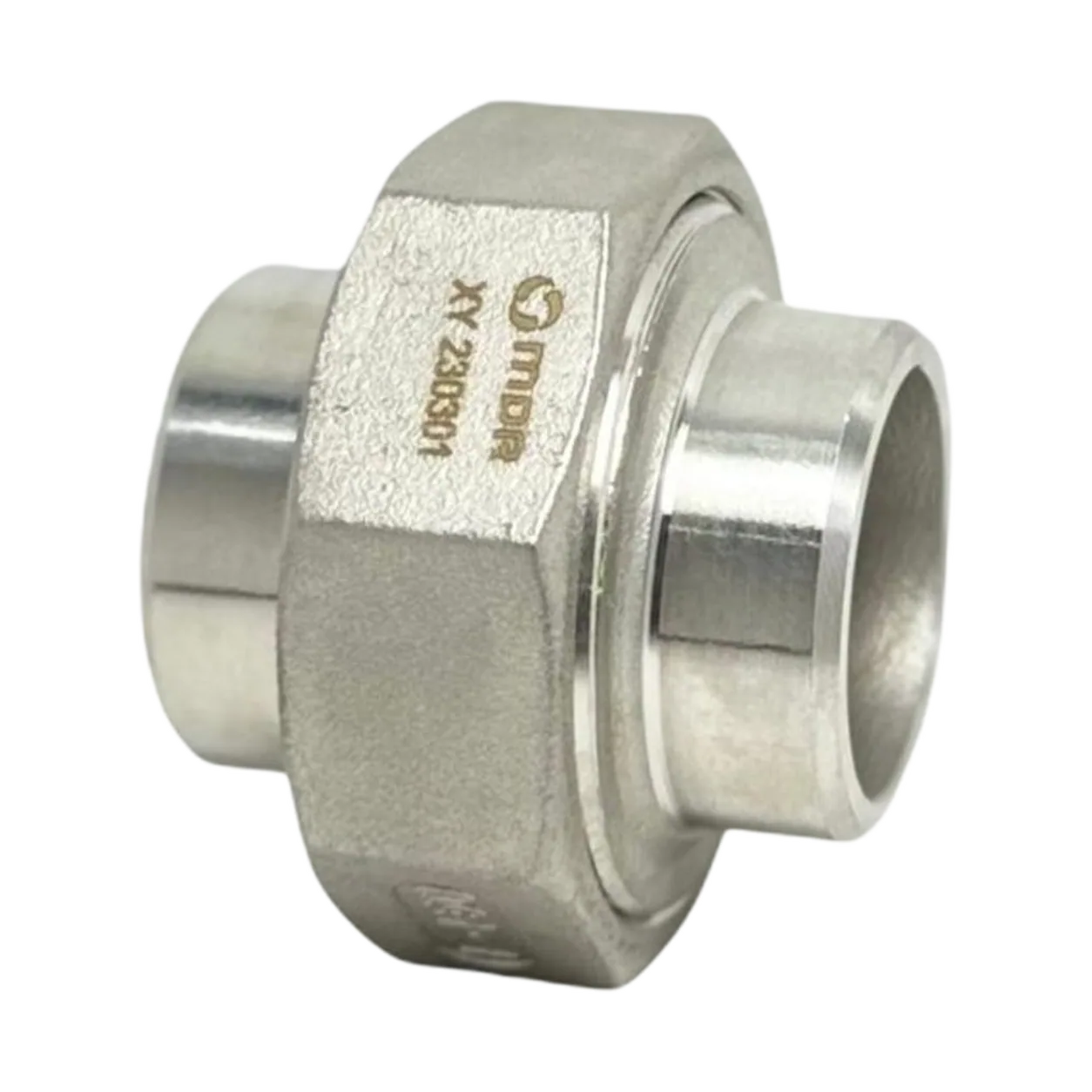

Raccord-union à embouts à souder BW (hexagonal)
Tuyaux et raccords
Le raccord-union à embouts à souder BW assure des connexions fiables et facilement démontables sur les tuyauteries et les équipements de process. Les embouts à souder offrent une liaison permanente et étanche au tube, tandis que la structure du raccord-union permet un démontage aisé pour la maintenance et le nettoyage.
- Code produit
- MDR-ERKBW
- Groupe de produits
- Tuyaux et raccords
- Matériau
- AISI 304 / AISI 316L
- Type de raccordement
- Embouts à souder (BW)
- Surface
- Surface inox naturelle
Plan technique
H13.5 mmA41 mmØD13.8 mmS29.5 mmTableau dimensionnel
| Dimension | S | H | A | D | kg |
|---|---|---|---|---|---|
| 1/4" | 29.5 | 13.5 | 41 | 13.8 | 0.142 |
| 3/8" | 33.5 | 14 | 44 | 17.3 | 0.106 |
| 1/2" | 36.7 | 14 | 44.5 | 21.6 | 0.140 |
| 3/4" | 45.5 | 15 | 49.5 | 27.1 | 0.206 |
| 1" | 53.5 | 16.8 | 54 | 34 | 0.302 |
| 1 1/4" | 65.2 | 17.8 | 59 | 42.7 | 0.412 |
| 1 1/2" | 71 | 20 | 67 | 48.6 | 0.590 |
| 2" | 85.2 | 21 | 72 | 60.5 | 0.860 |
| 2 1/2" | 105 | 28 | 87 | 76.3 | 1.200 |
| 3" | 119.5 | 29.5 | 92 | 89.1 | 2 |
| 4" | 146.2 | 33.5 | 110.5 | 114.3 | 2.774 |
