Vannes à bille en inox : types et guide de choix
La vanne à bille ouvre et ferme le passage du fluide dans une canalisation par un quart de tour ; c’est l’un des types de vannes les plus utilisés dans les installations industrielles. Grâce à sa résistance à la corrosion, un corps en acier inoxydable offre une solution durable pour les lignes transportant de l’eau, de l’air et des liquides de process. Dans cet article, nous présentons les types de vannes à bille en inox, leurs différences et les points à prendre en compte pour bien choisir.
Qu’est-ce qu’une vanne à bille et comment fonctionne-t-elle ?
Le corps de la vanne contient une sphère percée en son centre. Une poignée ou un actionneur fait tourner la sphère de 90°. Lorsque le passage est aligné avec la canalisation, la vanne est ouverte ; lorsqu’il est perpendiculaire, le débit est coupé. En position fermée, la sphère s’appuie sur les joints d’étanchéité et arrête le fluide.
Cette conception fait de la vanne un organe tout ou rien rapide et pratique. Les vannes à bille fonctionnent généralement en position entièrement ouverte ou entièrement fermée ; les utiliser longtemps en position semi-ouverte pour régler le débit peut accélérer l’usure des joints. Lorsqu’un réglage précis du débit est nécessaire, d’autres types de vannes sont préférés.

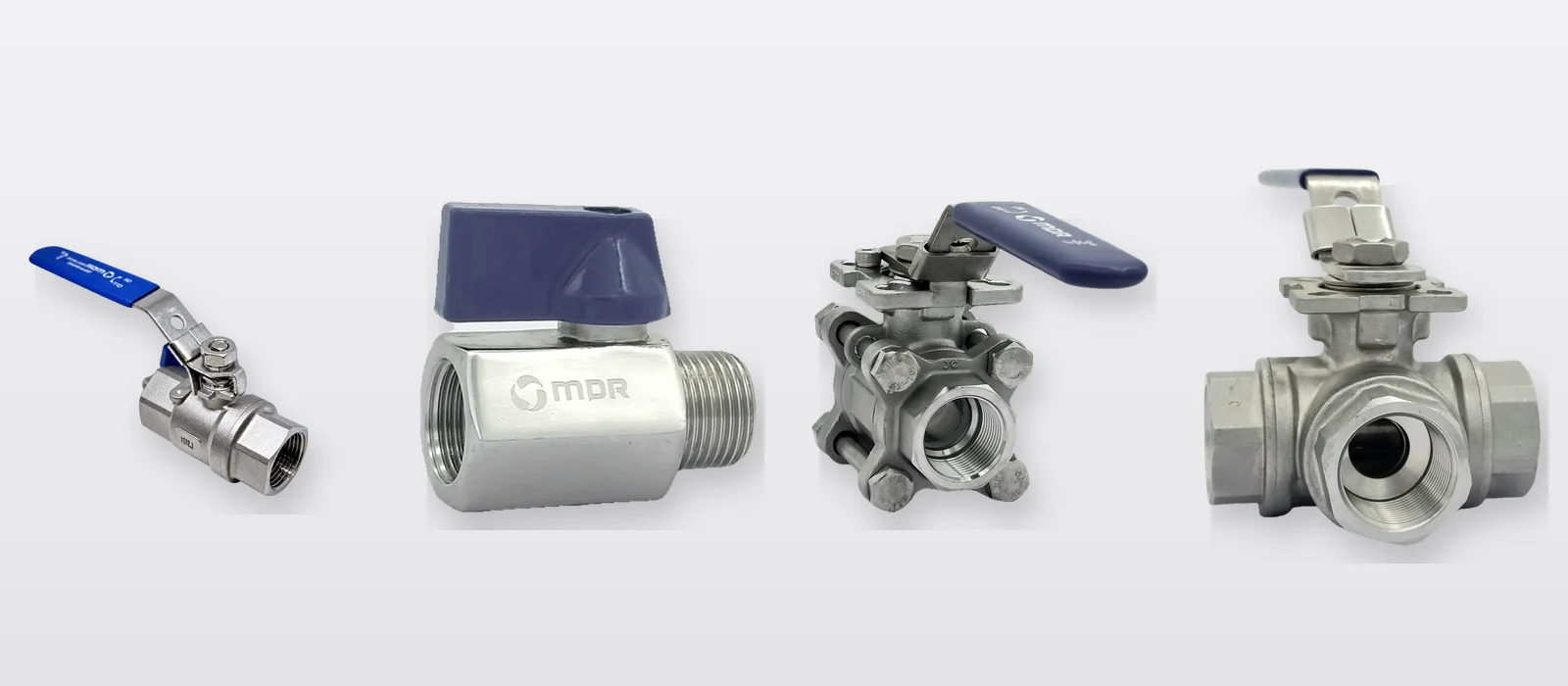

Types de vannes à bille en inox
Vanne à bille standard (à poignée)
La vanne à bille en inox est le modèle le plus courant sur les canalisations filetées. Elle se manœuvre à la main en tournant la poignée de 90° et convient parfaitement pour ouvrir et fermer rapidement et de façon fiable les lignes à usage général.
Mini vanne à bille
La mini vanne à bille en inox s’utilise dans les espaces restreints et sur les lignes de petit diamètre grâce à son corps compact. Son raccordement fileté facilite le montage. Elle est fabriquée en acier inoxydable AISI 304 ou AISI 316L.
Vanne à bille à bride supérieure
La vanne à bille inox à bride supérieure possède, sur le dessus du corps, une bride permettant de monter directement un actionneur pneumatique ou électrique. Elle convient donc aussi bien aux lignes commandées manuellement qu’aux lignes automatisées : une vanne manœuvrée aujourd’hui à la poignée peut être automatisée plus tard sans être démontée. Les dimensions de DN8 à DN100 figurent dans le tableau de la page produit.
Vanne 3 voies à bride supérieure
La vanne à bille 3 voies à bride supérieure sert à orienter ou à répartir le débit dans trois directions. Une seule vanne permet de basculer entre deux lignes, ce qui réduit le nombre de vannes nécessaires. La bride supérieure permet le montage d’un actionneur. Les dimensions de 1/4" (DN8) à 3" (DN80) sont indiquées sur la page produit.
Sur les vannes 3 voies, la forme du passage de la sphère (en L ou en T) détermine les directions possibles du fluide. Préciser le schéma d’écoulement de votre ligne avant la commande facilite le choix de la bonne vanne.
Comparatif des types de vannes à bille
| Type | Point fort | Raccordement | Commande |
|---|---|---|---|
| Vanne standard | Tout ou rien à usage général | Fileté | Manuelle (poignée) |
| Mini vanne | Corps compact, espaces restreints | Fileté | Manuelle |
| Vanne à bride supérieure | Prête pour le montage d’un actionneur | Fileté | Manuelle ou automatique |
| Vanne 3 voies à bride supérieure | Orientation et répartition du débit | Fileté | Manuelle ou automatique |
Bien choisir sa vanne à bille
- Diamètre et raccordement : la dimension de la vanne (DN ou pouce) et le type de filetage doivent correspondre à votre canalisation.
- Matériau : l’AISI 304 suffit pour un usage général. L’AISI 316L, qui contient du molybdène, résiste mieux à la corrosion dans les milieux chlorés et plus agressifs.
- Mode de commande : la vanne sera-t-elle manœuvrée à la main, ou reliée à un système d’automatisme maintenant ou plus tard ? Si une automatisation est prévue, il faut choisir un modèle à bride supérieure.
- Sens du fluide : une vanne 2 voies suffit pour une simple fonction d’ouverture/fermeture ; une vanne 3 voies est nécessaire pour orienter le débit.
- Conditions de service : la nature du fluide, la pression et la température de service influencent le choix du matériau des joints. Indiquer ces informations lors de votre demande de devis permet de déterminer la vanne la plus adaptée.
Informations techniques et devis
Le tableau de dimensions, le plan technique et les informations matière de chaque vanne sont disponibles sur la page produit correspondante. Retrouvez nos autres vannes et produits d’automatisation dans la catégorie Automatisation de vannes. Pour choisir ensemble la vanne adaptée à votre application et demander un devis, contactez-nous.
