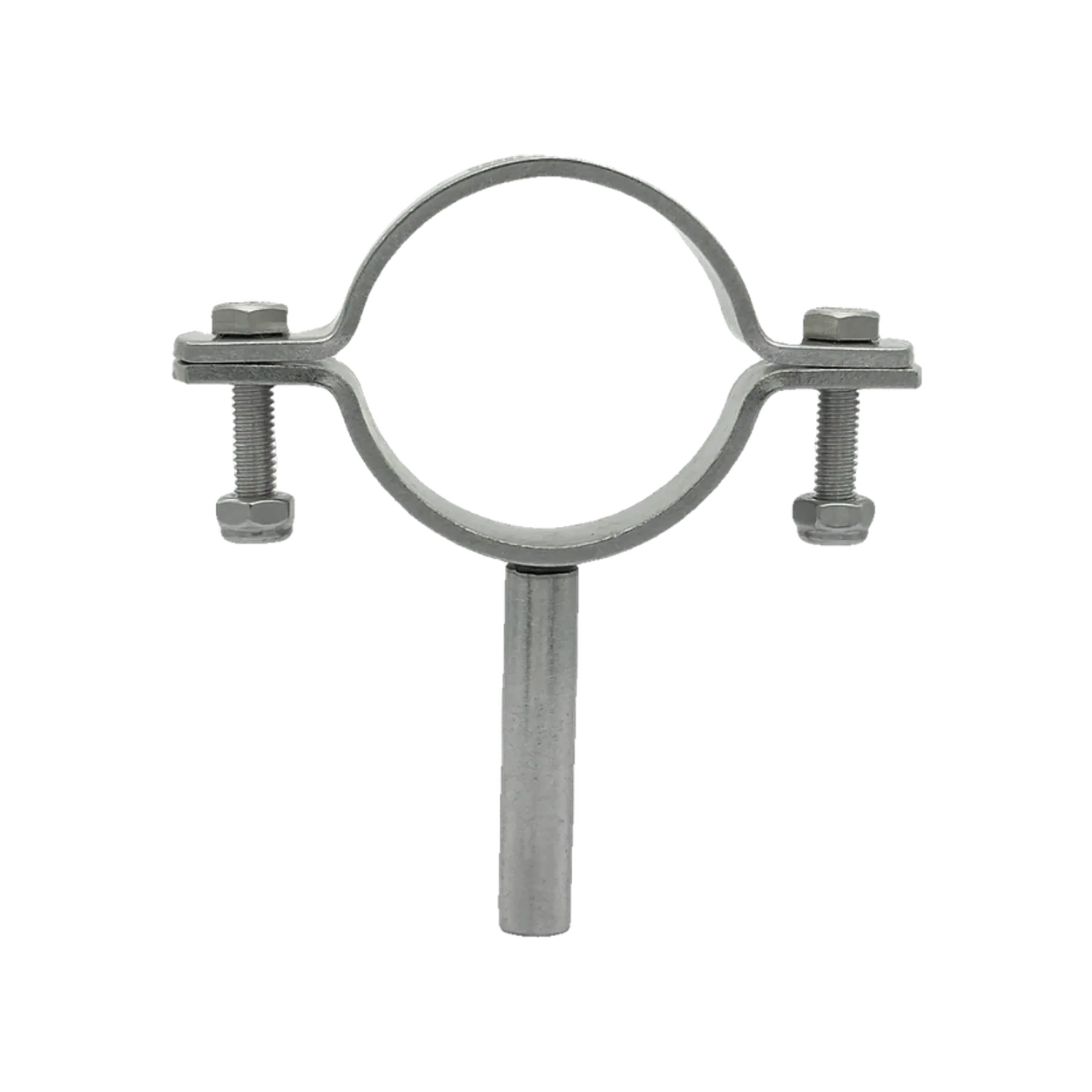

Rohrschelle mit Stehbolzen
Rohre und Fittings
Die Rohrschelle mit Stehbolzen ist ein Befestigungselement mit angeschweißtem Bolzen zur Fixierung von Rohrleitungen an einer Trägerfläche. Über den Bolzen lässt sich die Schelle direkt an die Konstruktion schweißen oder in eine vorhandene Aufnahme stecken; der Körper aus Edelstahl AISI 304 bietet eine lange Lebensdauer in feuchten Nassbereichen.
- Produktcode
- MDR-EKLM
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- AISI 304
- Anschlussart
- Geschweißt
- Oberfläche
- Natürliche Edelstahloberfläche

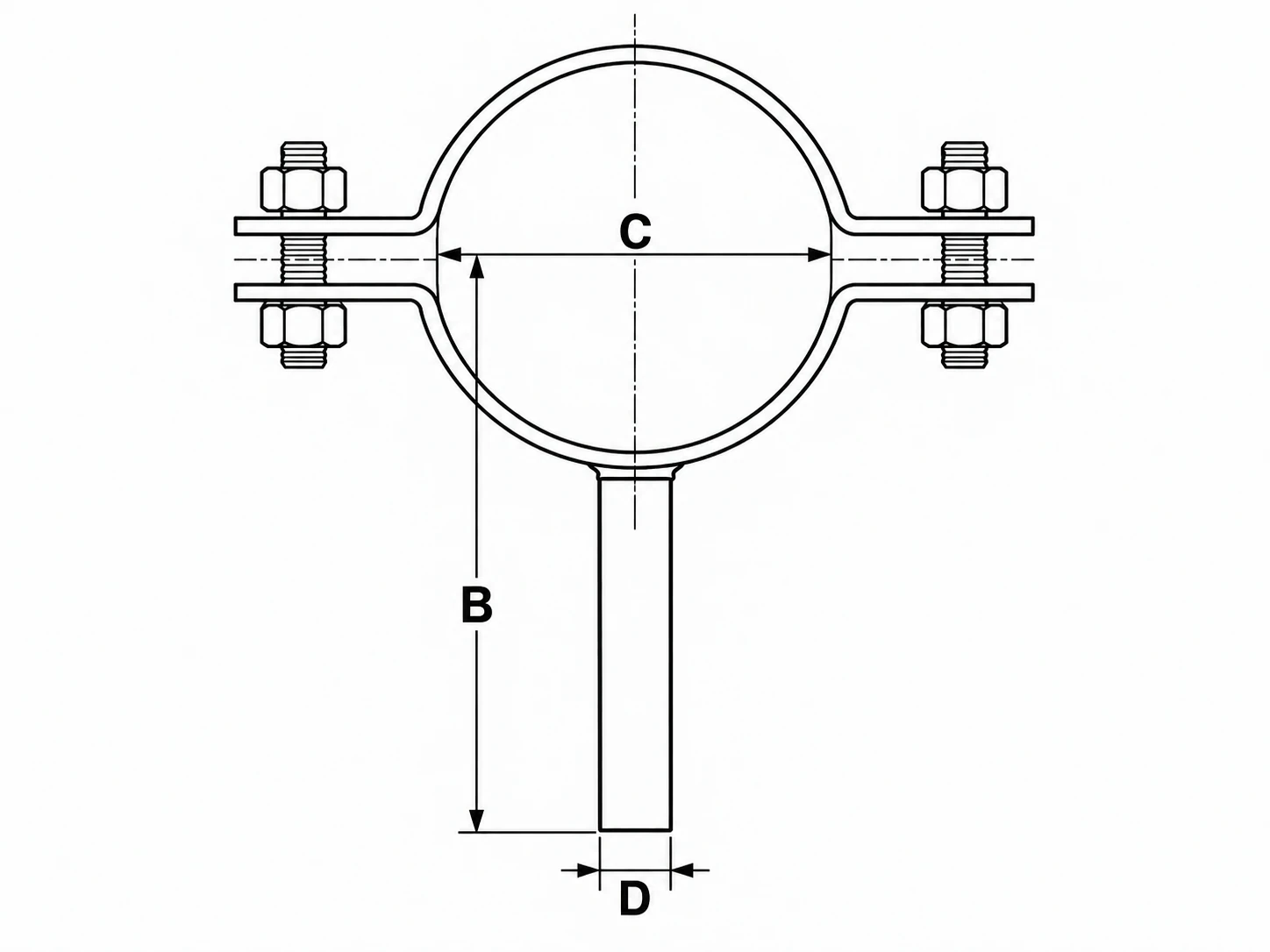

Technische Zeichnung
C42.4 mmD10 mmB78 mmMaßtabelle
| Größe | C | D | B | Kalınlık | Cıvata |
|---|---|---|---|---|---|
| DN32 (1 1/4") | 42.4 | 10 | 78 | 2 x 20 | M6 |
| DN40 (1 1/2") | 48.3 | 12 | 81.5 | 2 x 25 | M8 |
| DN50 (2") | 60.3 | 12 | 88 | 2.5 x 25 | M8 |
| DN80 (3") | 88.9 | 12 | 102 | 2.5 x 25 | M8 |
| DN100 (4") | 114.3 | 12 | 115 | 3 x 25 | M8 |
| DN125 (5") | 139.7 | 16 | 145 | 3 x 25 | M8 |
| DN150 (6") | 168.3 | 16 | 160 | 3 x 30 | M8 |
| DN200 (8") | 219.1 | 20 | 186 | 4 x 30 | M8 |
