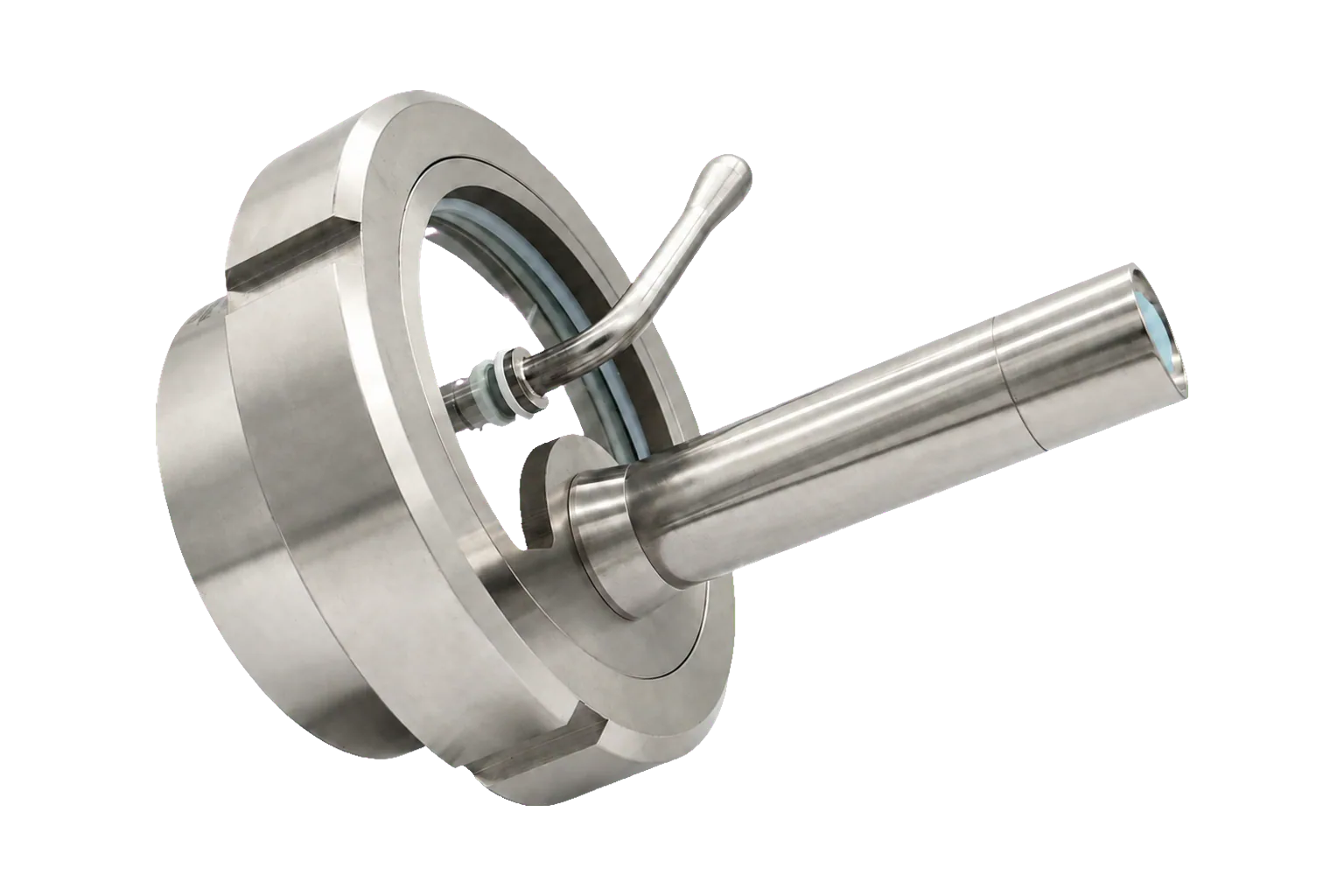

LED-Schauglas mit Wischer
Tankausrüstung
Das LED-Schauglas mit Wischer ergänzt den Wischer um eine integrierte LED-Beleuchtung, sodass das Tankinnere auch bei dunklen Bedingungen klar erkennbar bleibt. Der Wischer entfernt das an der Glasinnenseite haftende Produkt; die wärmearme Beleuchtung eignet sich für Lebensmittel-, Getränke- und Pharmaprozesse.
- Produktcode
- MDR-TGCL
- Produktgruppe
- Tankausrüstung
- Werkstoff
- Anschlussart
- Geschweißt
- Oberfläche
- Mechanisch poliert
Technische Zeichnung
ØD327 mmH150 mmL11.302 mmL35 mmØD153 mmØD287 mmMaßtabelle
| Größe | D1 | D2 | D3 | H | L | L1 |
|---|---|---|---|---|---|---|
| DN50 | 53 | 87 | 27 | 150 | 35 | 1.302 |
| DN65 | 70 | 106 | 27 | 155 | 45 | 1.593 |
| DN80 | 89 | 124 | 27 | 160 | 55 | 1.909 |
| DN100 | 108 | 145 | 27 | 170 | 63 | 2.341 |
| DN125 | 133 | 169 | 27 | 155 | 47 | 3.099 |
| DN150 | 159 | 196 | 27 | 170 | 61 | 3.915 |
