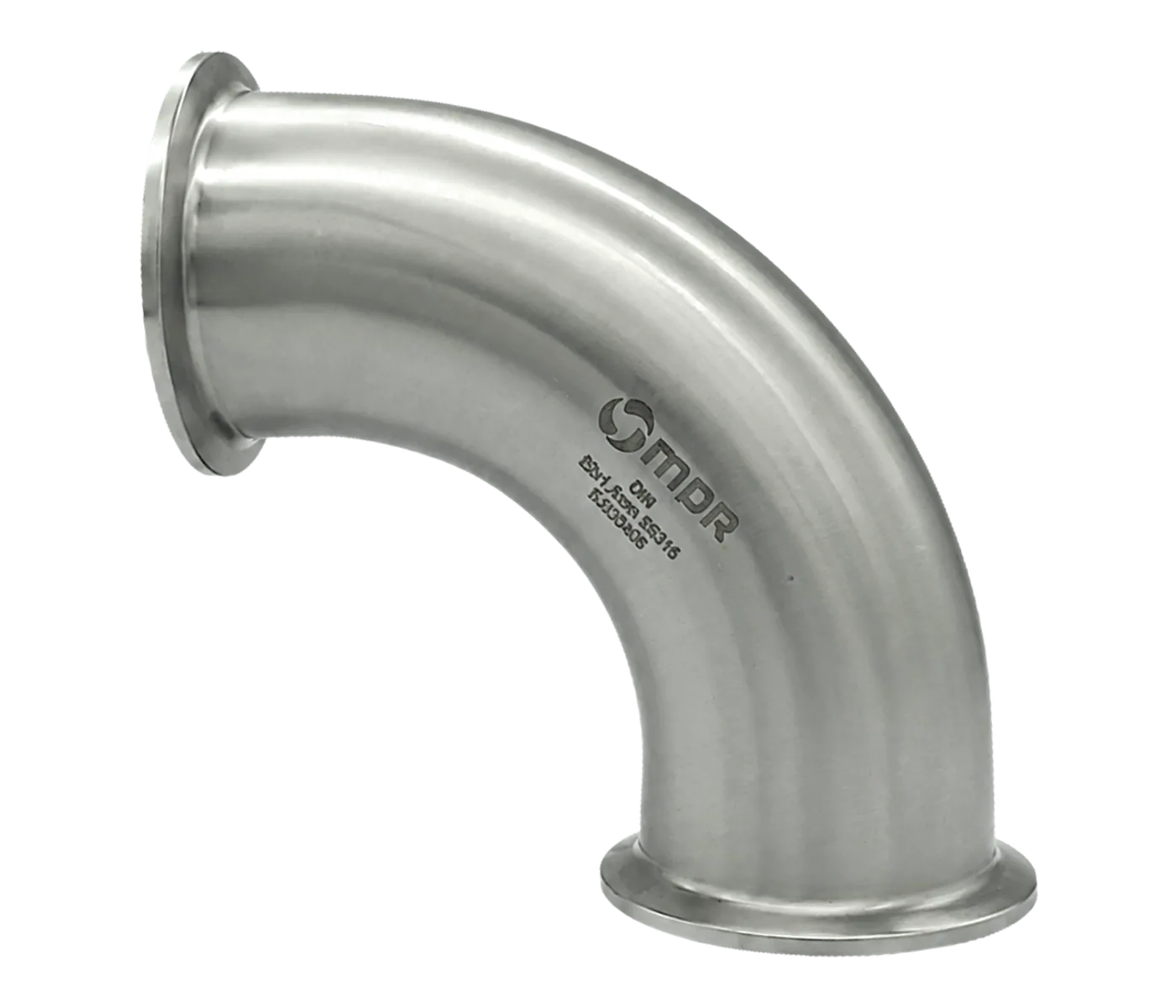

90° Clamp-Bogen
Rohre und Fittings
Der hygienische 90°-Clamp-Bogen ändert die Strömungsrichtung in Lebensmittel-, Pharma- und Chemieanlagen mit seiner DIN-konformen Bauweise sicher und hygienisch.
- Produktcode
- MDR-DDRKL
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- Anschlussart
- Clamp
- Norm
- Maßreihe: DIN DIN 32676
- Oberfläche
- Innen: Ra ≤ 0,8 µm Außen: Satiniert

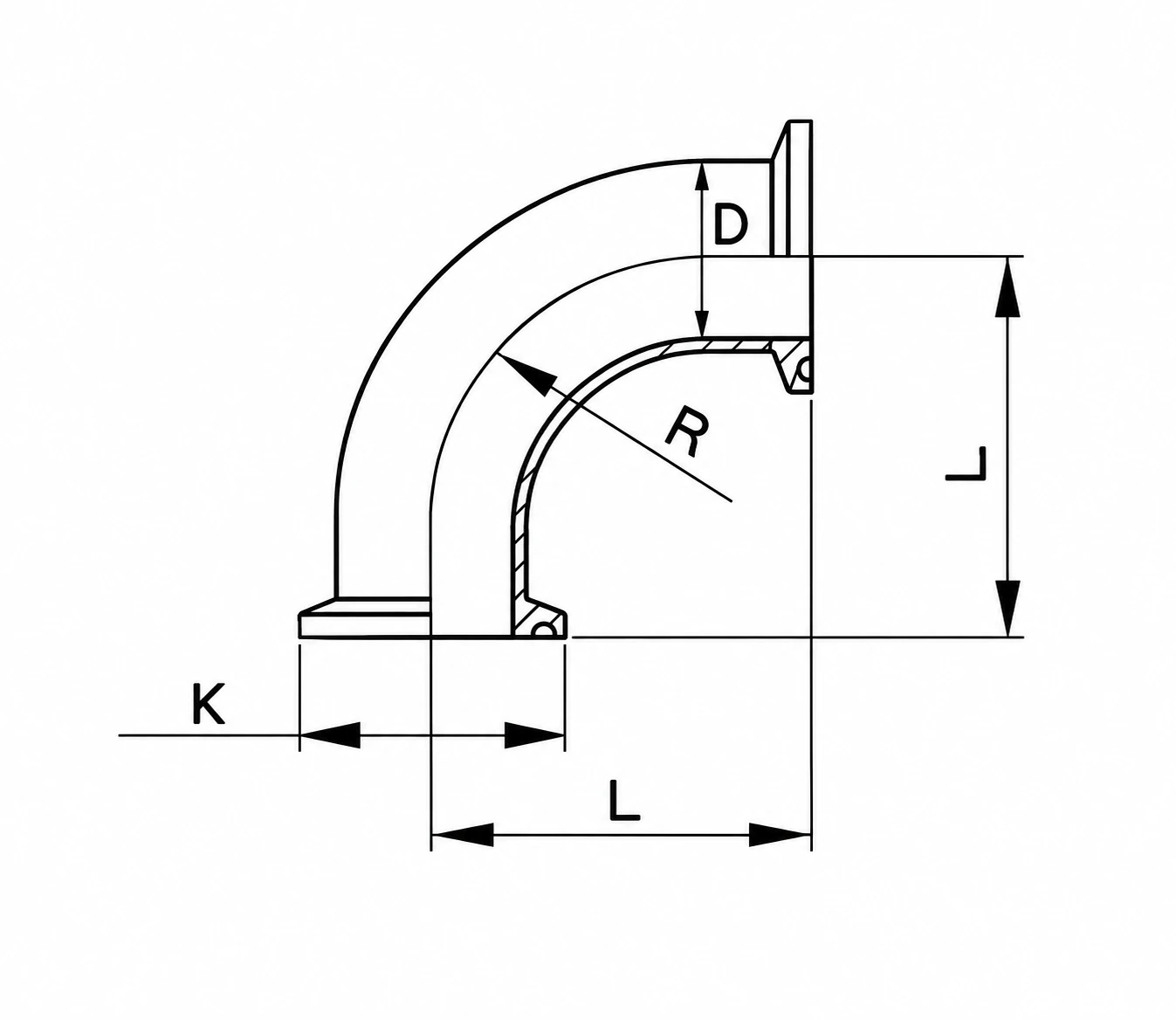

Technische Zeichnung
L53 mmR35 mmK34 mmD18 mmMaßtabelle
| Größe | L | R | K | D |
|---|---|---|---|---|
| DN15 | 53 | 35 | 34 | 18 |
| DN20 | 58 | 40 | 34 | 22 |
| DN25 | 71 | 50 | 50.5 | 28 |
| DN32 | 76.5 | 55 | 50.5 | 34 |
| DN40 | 81.5 | 60 | 50.5 | 40 |
| DN50 | 91.5 | 70 | 64 | 52 |
| DN65 | 108 | 80 | 91 | 70 |
| DN80 | 118 | 90 | 106 | 85 |
| DN100 | 128 | 100 | 119 | 104 |
| DN125 | 225 | 187 | 144.5 | 129 |
| DN150 | 263 | 225 | 167 | 154 |
| DN200 | 338 | 300 | 217.5 | 204 |
