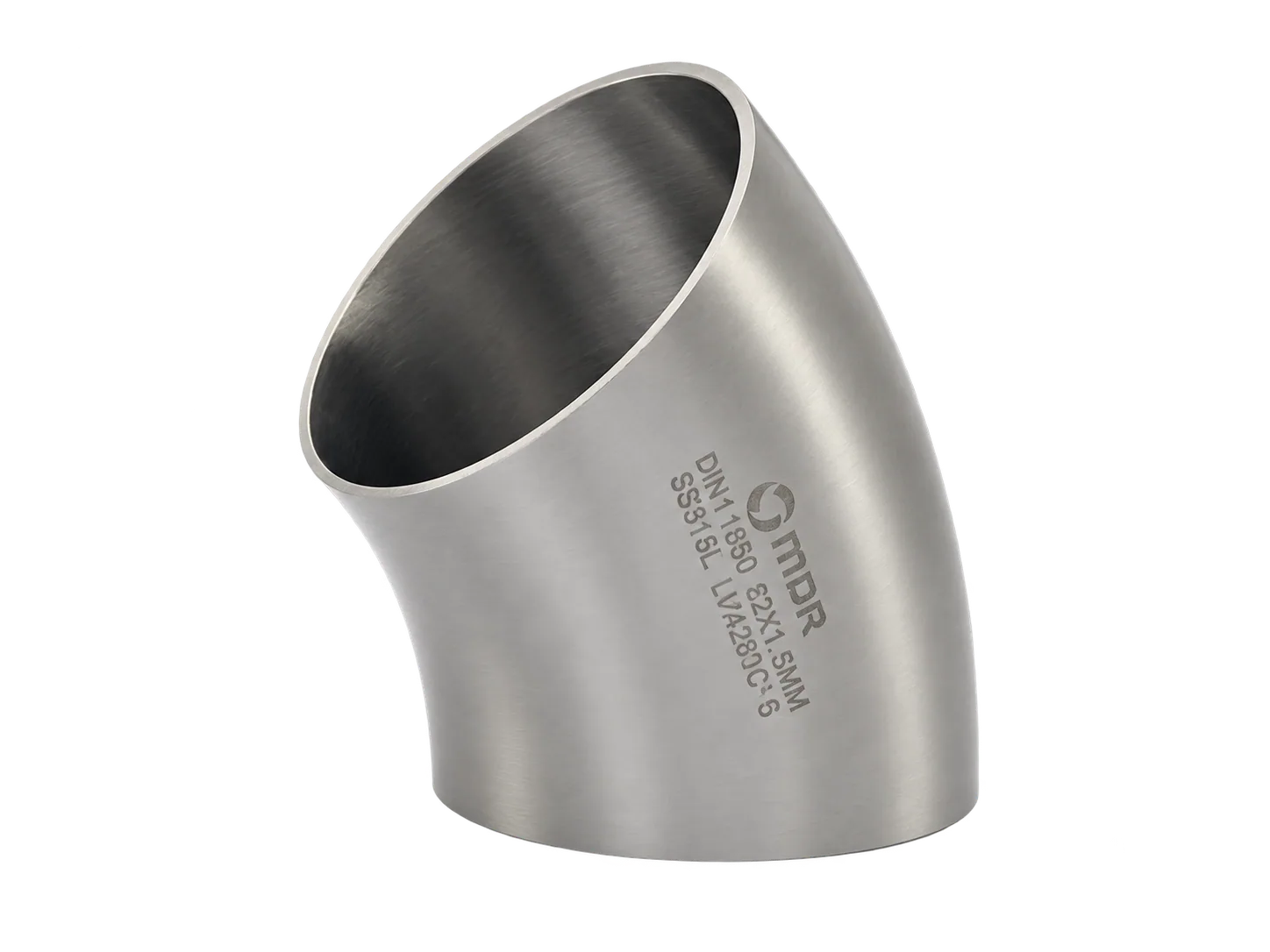

45° Schweißbogen
Rohre und Fittings
Der hygienische 45°-Schweißbogen wird eingesetzt, um die Strömungsrichtung in Rohrleitungen von Lebensmittel-, Pharma- und Chemieanlagen um 45° zu ändern. Gefertigt aus AISI 304/316L Edelstahl ist er korrosionsbeständig, leicht zu reinigen und mit CIP/SIP-Systemen kompatibel.
- Produktcode
- MDR-DDR45
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- Anschlussart
- Geschweißt
- Norm
- Maßreihe: DIN DIN 11850 / EN 10357-A
- Oberfläche
- Innen: Ra ≤ 0,8 µm Außen: Satiniert

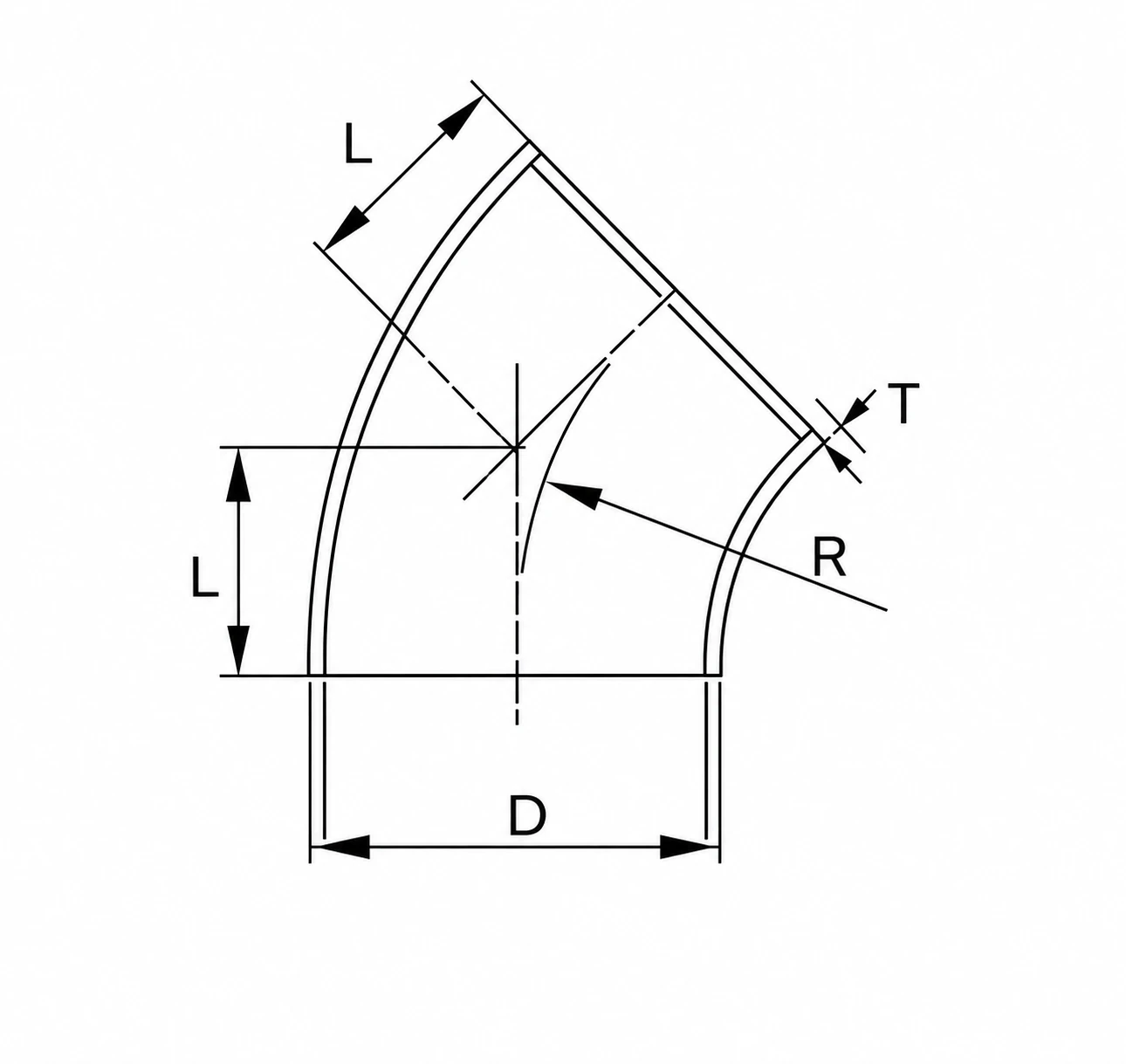

Technische Zeichnung
L10.7 mmR26 mmD12 mmT1.5 mmMaßtabelle
| Größe | L | R | D | T |
|---|---|---|---|---|
| DN10 | 10.7 | 26 | 12 | 1.5 |
| DN15 | 14.5 | 35 | 18 | 1,5 |
| DN20 | 16.5 | 40 | 22 | 1,5 |
| DN25 | 20.7 | 50 | 28 | 1,5 |
| DN32 | 22.8 | 55 | 34 | 1,5 |
| DN40 | 24.8 | 60 | 40 | 1,5 |
| DN50 | 29 | 70 | 52 | 1,5 |
| DN65 | 33.2 | 80 | 70 | 2 |
| DN80 | 37.3 | 90 | 85 | 2 |
| DN100 | 41.5 | 100 | 104 | 2 |
| DN125 | 77.5 | 187 | 129 | 2 |
| DN150 | 93.2 | 225 | 154 | 2 |
| DN200 | - | 300 | 204 | 2 |
