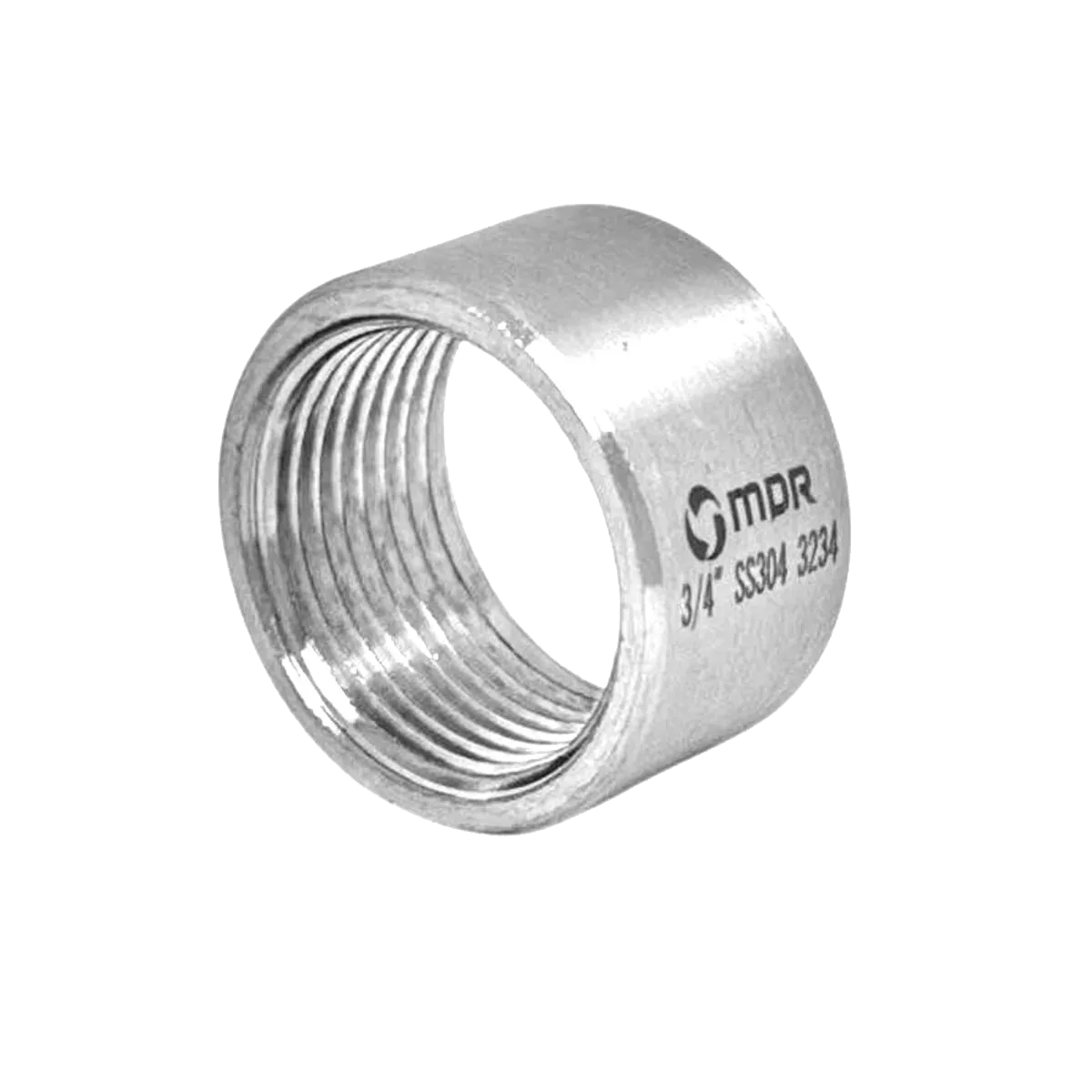

Halbmuffe
Rohre und Fittings
Die Halbmuffe ist ein Fitting, das auf eine Rohr- oder Tankoberfläche geschweißt wird, um einen Gewindeanschluss zu schaffen.
- Produktcode
- MDR-EMNY
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- AISI 304
- Anschlussart
- Gewinde
- Oberfläche
- Natürliche Edelstahloberfläche
Technische Zeichnung
ØD11/8"ØD314 mmL11 mmMaßtabelle
| Größe | D1 | D3 | L | kg |
|---|---|---|---|---|
| 1/8" | 1/8" | 14 | 11 | 0.008 |
| 1/4" | 1/4" | 18.5 | 11 | 0.012 |
| 3/8" | 3/8" | 21.5 | 12 | 0.015 |
| 1/2" | 1/2" | 26.5 | 15 | 0.044 |
| 3/4" | 3/4" | 32.0 | 17 | 0.056 |
| 1" | 1" | 39.5 | 19 | 0.100 |
| 11/4" | 11/4" | 48.5 | 22 | 0.150 |
| 11/2" | 11/2" | 54.5 | 22 | 0.190 |
| 2" | 2" | 66.5 | 26 | 0.260 |
| 21/2" | 21/2" | 84 | 30 | 0.440 |
| 3" | 3" | 100 | 33 | 0.640 |
| 4" | 4" | 129 | 40 | 1.030 |
