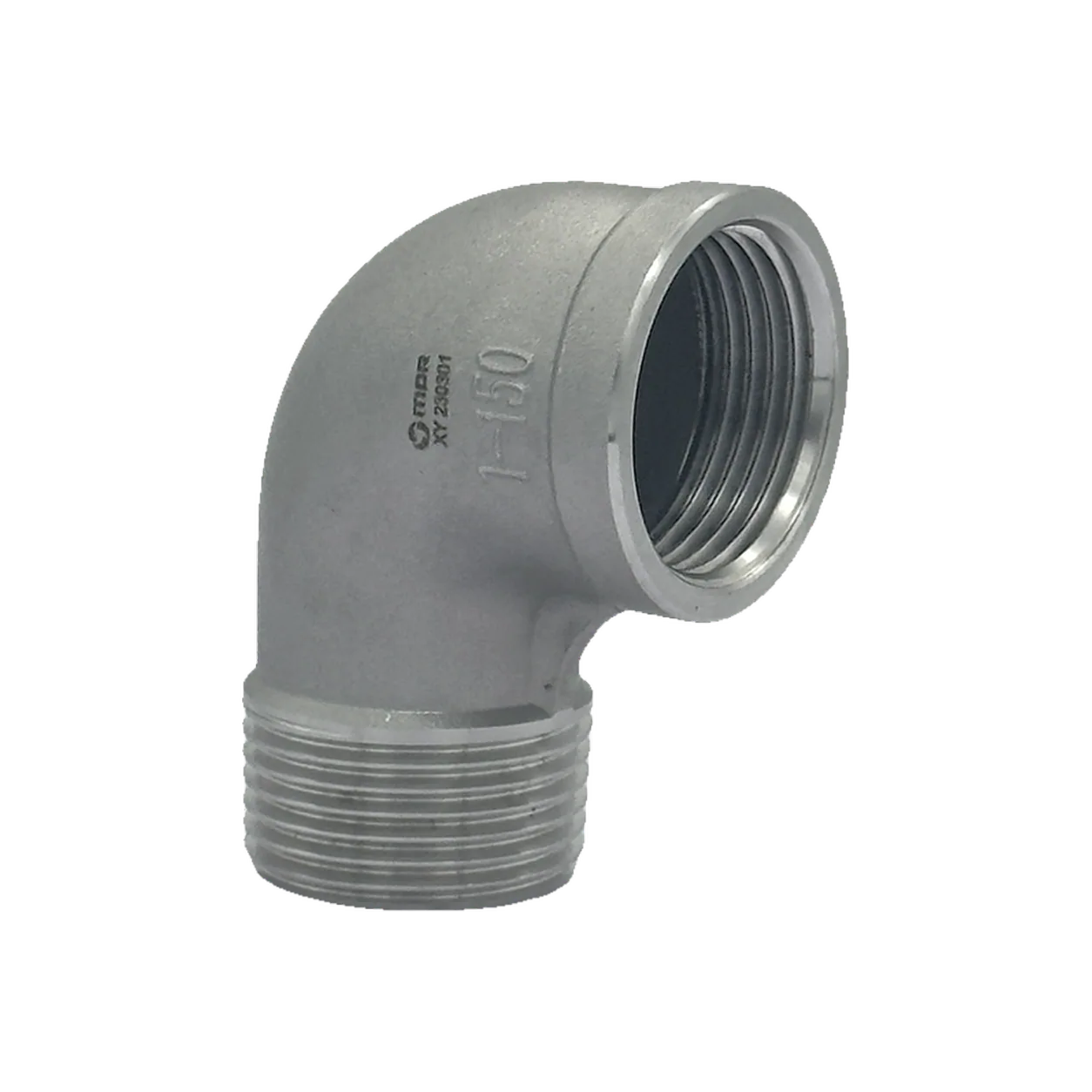

Winkel mit Innen- und Außengewinde
Rohre und Fittings
Dieser Gewindewinkel ist ein Fitting mit Innengewinde an einem und Außengewinde am anderen Ende; er ermöglicht in Rohrleitungen einen Richtungswechsel und eine feste Verbindung ohne zusätzliches Bauteil.
- Produktcode
- MDR-EDRKY
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- AISI 304
- Anschlussart
- Innen-/Außengewinde
- Oberfläche
- Natürliche Edelstahl-Gussoberfläche

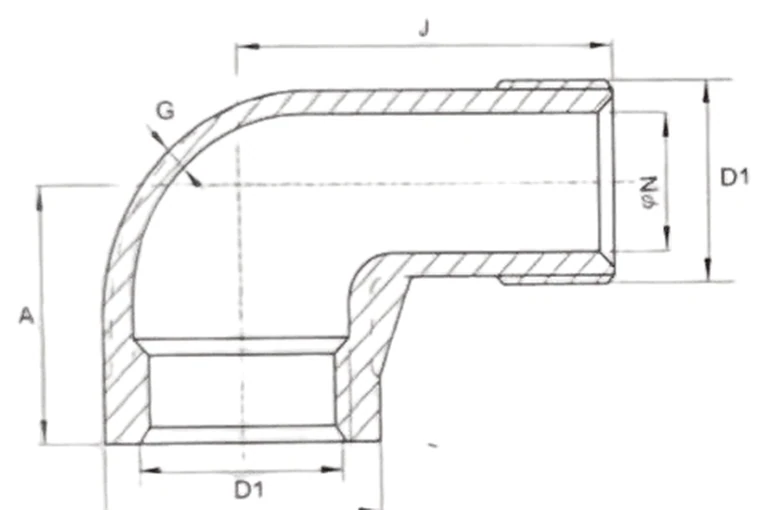

Technische Zeichnung
J26.9 mmG2.3 mmØN5.1 mmA20.6 mmD11/8"Maßtabelle
| Größe | D1 | A | J | G | N |
|---|---|---|---|---|---|
| 1/8" | 1/8" | 20.6 | 26.9 | 2.3 | 5.1 |
| 1/4" | 1/4" | 20.6 | 30.0 | 2.3 | 6.6 |
| 3/8" | 3/8" | 23.6 | 36.3 | 2.5 | 9.4 |
| 1/2" | 1/2" | 28.4 | 41.1 | 2.5 | 13.0 |
| 3/4" | 3/4" | 33.3 | 47.5 | 3.0 | 17.5 |
| 1" | 1" | 38.1 | 53.8 | 3.3 | 23.1 |
| 1 1/4" | 1 1/4" | 44.4 | 63.5 | 3.6 | 30.2 |
| 1 1/2" | 1 1/2" | 49.0 | 69.8 | 3.8 | 35.3 |
| 2" | 2" | 57.1 | 82.5 | 4.3 | 45.5 |
| 2 1/2" | 2 1/2" | 68.1 | 98.3 | 5.3 | 55.9 |
| 3" | 3" | 77.7 | 114.3 | 5.8 | 70.6 |
| 4" | 4" | 96.8 | 144.3 | 6.6 | 94.0 |
