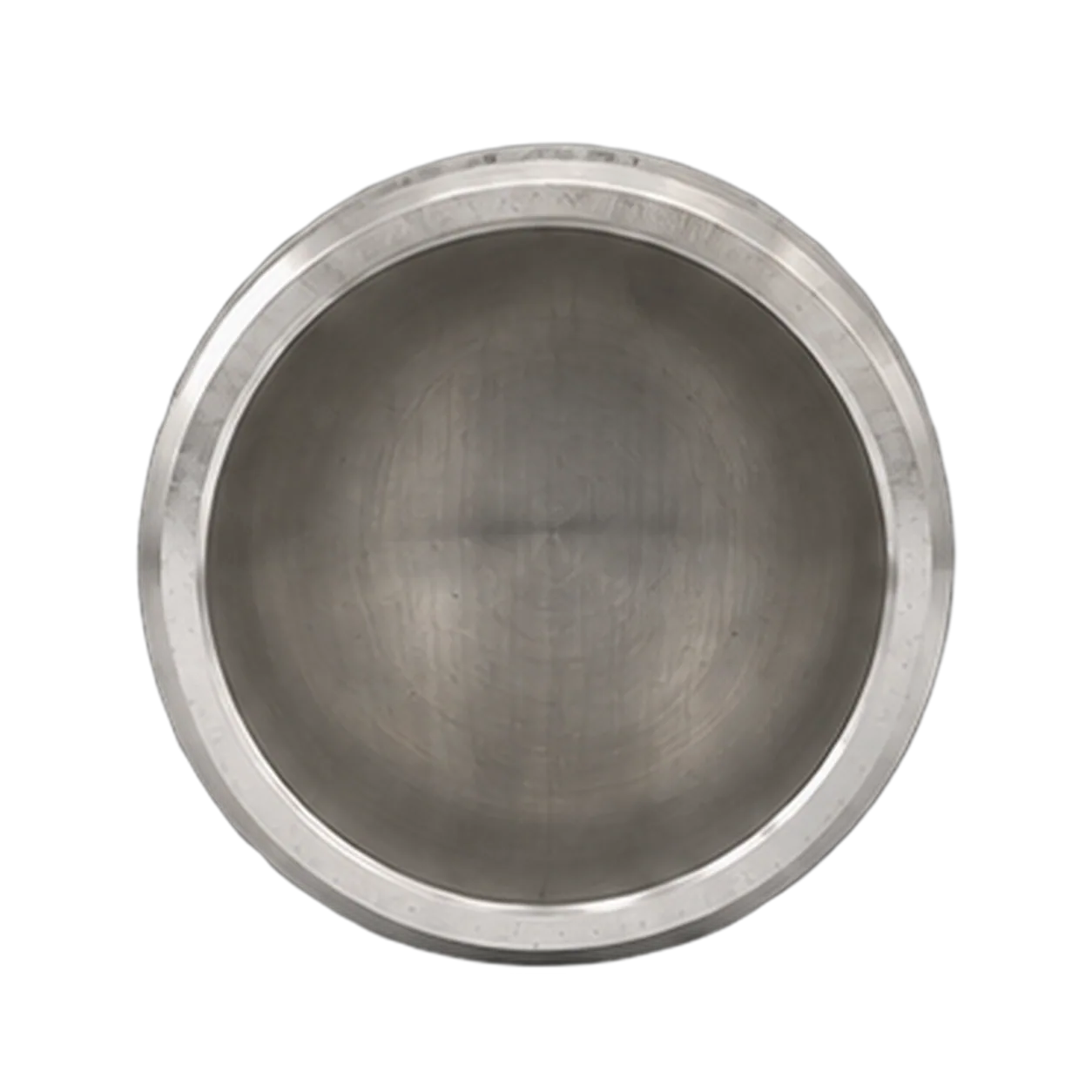

Kappe
Rohre und Fittings
Die Edelstahlkappe ist ein geschweißtes Rohrbauteil, mit dem die Enden industrieller Rohrleitungen dauerhaft und dicht verschlossen werden.
- Produktcode
- MDR-EKP
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- AISI 304
- Anschlussart
- Geschweißt
- Oberfläche
- Natürliche Edelstahloberfläche

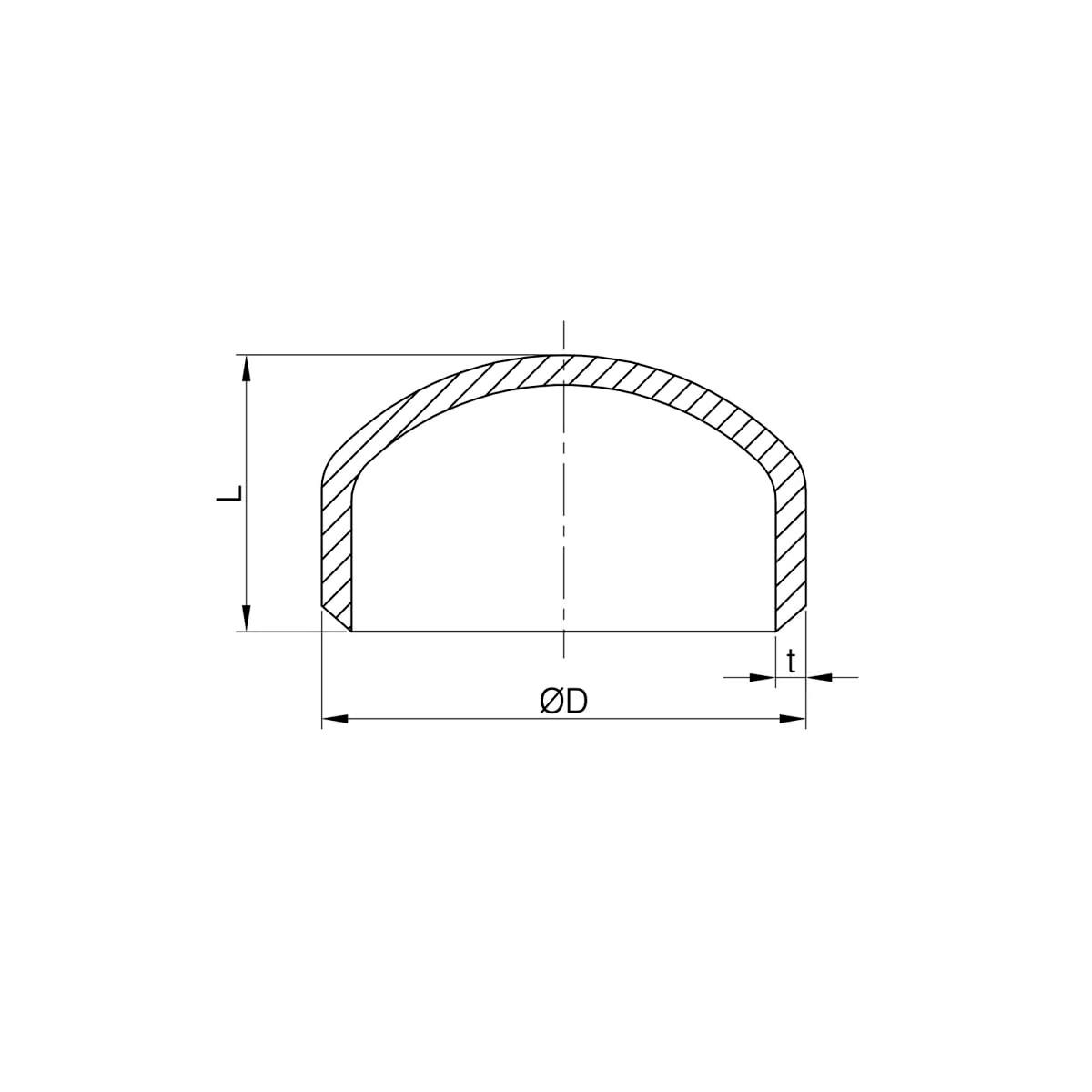

Technische Zeichnung
D21.34 mmT2.11 mmL25.4 mmMaßtabelle
| Größe | SCH | D(mm) | S(mm) | H(mm) |
|---|---|---|---|---|
| 1/2" | 10s | 21.34 | 2.11 | 25.4 |
| 3/4" | 10s | 26.67 | 2.11 | 25.4 |
| 1" | 10s | 33.4 | 2.77 | 38.1 |
| 1 1/4" | 10s | 42.16 | 2.77 | 38.1 |
| 1 1/2" | 10s | 48.26 | 2.77 | 38.1 |
| 2" | 10s | 60.3 | 2.77 | 38.1 |
| 2 1/2" | 10s | 76.1 | 3.05 | 38.1 |
| 3" | 10s | 88.9 | 3.05 | 50.8 |
| 4" | 10s | 114.3 | 3.05 | 63.5 |
| 5" | 10s | 139.7 | 3.4 | 76.2 |
| 6" | 10s | 168.3 | 3.4 | 88.9 |
| 8" | 10s | 219.1 | 3.76 | 101.6 |
| 10" | 10s | 273 | 4.19 | 127 |
| 12" | 10s | 323.9 | 4.75 | 152.4 |
