Losflansch
Rohre und Fittings

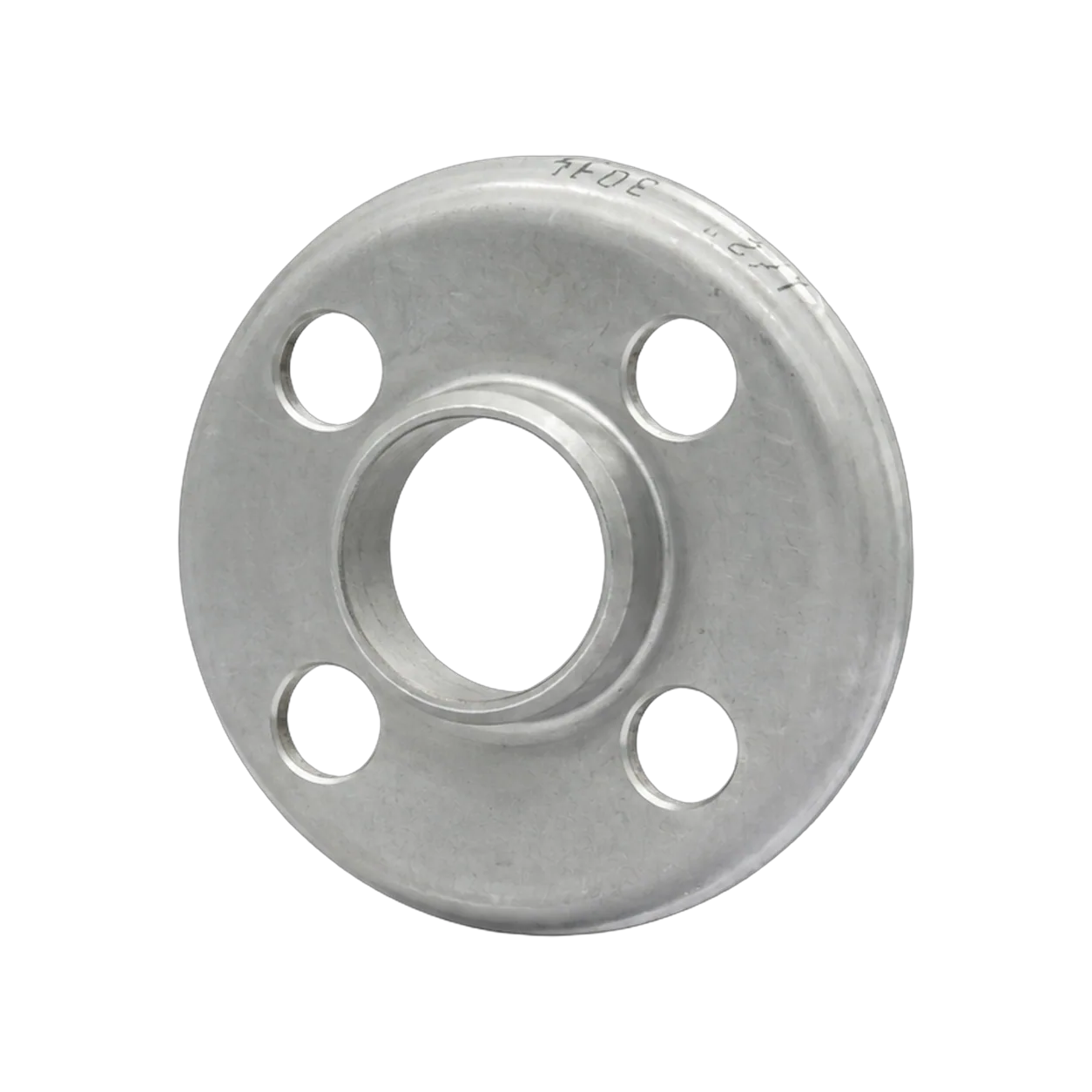

Der Edelstahl-Losflansch wird zusammen mit einem Bund eingesetzt und verbindet Rohrenden, Ventile, Pumpen und andere Ausrüstung in industriellen Rohrleitungen sicher und dicht. Da er sich auf dem Bund dreht, lassen sich die Schraubenlöcher leicht ausrichten.
- Produktcode
- MDR-EFLB
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- AISI 304 / AISI 316L
- Anschlussart
- Verschraubt
- Norm
- TS EN 1092-1 / ISO 7005-1
- Oberfläche
- Natürliche Edelstahloberfläche
Technische Zeichnung
d121.3 mmd295 mmd38 mmb11.5 mma3 mmk65 mmc14 mmMaßtabelle
| Größe | D1 | D2 | D | B | A | K | C | HOLE |
|---|---|---|---|---|---|---|---|---|
| DN15 | 21.3 | 95 | 38 | 11.5 | 3 | 65 | 14 | 4 |
| DN20 | 26.9 | 105 | 48 | 14 | 3 | 75 | 14 | 4 |
| DN25 | 33.7 | 115 | 53 | 16.5 | 3 | 85 | 14 | 4 |
| DN32 | 42.4 | 140 | 68 | 17 | 3 | 100 | 18 | 4 |
| DN40 | 48.3 | 150 | 77 | 17.5 | 3 | 110 | 18 | 4 |
| DN50 | 60.3 | 165 | 91 | 19.5 | 3 | 125 | 18 | 4 |
| DN65 | 76.1 | 185 | 108 | 21 | 3 | 145 | 18 | 4 |
| DN80 | 88.9 | 200 | 123 | 22 | 3 | 160 | 18 | 8 |
| DN100 | 114.3 | 220 | 141 | 23 | 3 | 180 | 18 | 8 |
| DN125 | 139.7 | 250 | 168 | 25 | 3 | 210 | 18 | 8 |
| DN150 | 168.3 | 285 | 192 | 27 | 3 | 240 | 22 | 8 |
| DN200 | 219.1 | 340 | 245 | 31 | 4 | 295 | 22 | 8 |
| DN250 | 273 | 395 | 295 | 34 | 4 | 350 | 22 | 12 |
| DN300 | 323.9 | 445 | 345 | 38 | 4 | 400 | 22 | 12 |
| DN400 | 406.4 | 565 | 470 | 35 | 4 | 515 | 26 | 16 |
