Schweißbogen
Rohre und Fittings

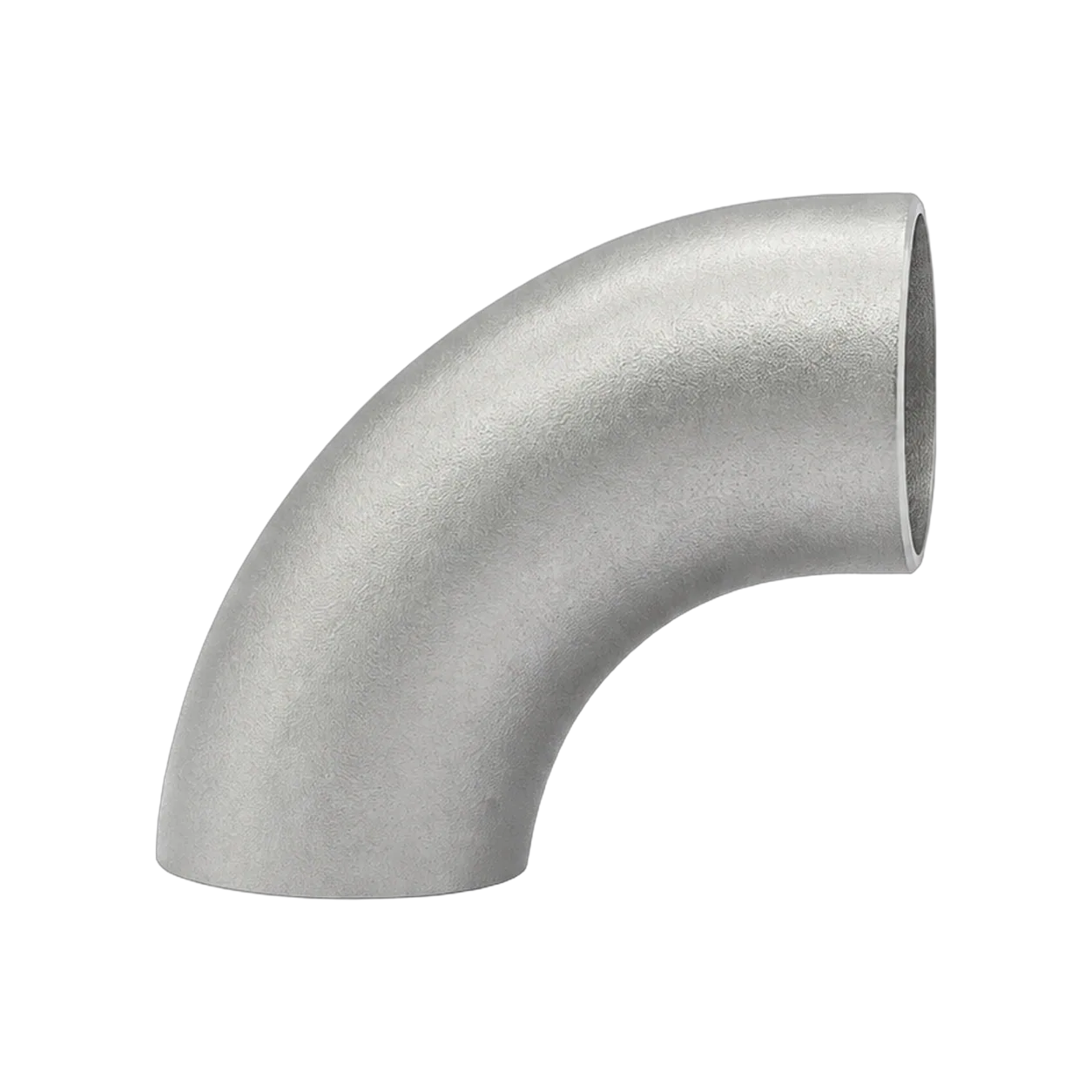

Der Schweißbogen ist ein Fitting, mit dem die Strömungsrichtung in industriellen Rohrsystemen sicher und dauerhaft geändert wird. Er ist in geschweißter und nahtloser Ausführung erhältlich.
- Produktcode
- MDR-EDRK
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- AISI 304
- Anschlussart
- Geschweißt
- Oberfläche
- Natürliche Edelstahloberfläche
Technische Zeichnung
D21.3 mmR38 mmT12 mmMaßtabelle
| Größe | D | R | T-Reihe 1 | T-Reihe 2 | T-Reihe 3 | T-Reihe 4 |
|---|---|---|---|---|---|---|
| 1/2" | 21.3 | 38 | 2 | 2 | 2.6 | 3.6 |
| 3/4" | 26.9 | 38 | 2 | 2 | 2.9 | 4 |
| 1" | 33.7 | 38 | 2 | 2.6 | 3.2 | 4 |
| 1 1/4" | 42.4 | 48 | 2 | 2.6 | 3.6 | 5 |
| 1 1/2" | 48.3 | 57 | 2 | 2.6 | 3.6 | 5 |
| 2" | 60.3 | 76 | 2 | 2.6 | 4 | 5.6 |
| 2 1/2" | 76.1 | 95 | 2 | 2.9 | 5 | 7.1 |
| 3" | 88.9 | 114 | 2 | 2.9 | 5.6 | 8 |
| 4" | 114.3 | 152 | 2 | 2.9 | 6.3 | 8.8 |
| 5" | 139.7 | 190 | 2.6 | 3.2 | 6.3 | 10 |
| 6" | 168.3 | 229 | 2.6 | 3.2 | 7.11 | 11 |
| 8" | 219.1 | 305 | 2.6 | 3.6 | 8 | 12.5 |
| 10" | 273 | 381 | 3.2 | 4 | 10 | 12.5 |
| 12" | 323.9 | 457 | 4 | 4.5 | 10 | 12.5 |
| 14" | 356 | 533 | 4 | 5 | 10 | - |
| 16" | 406 | 610 | 4 | 5 | 10 | - |
| 18" | 457 | 686 | 4 | 5 | 10 | - |
| 20" | 508 | 762 | 5 | 5.6 | 10 | - |
| 22" | 559 | 838 | 5 | 5.6 | 10 | - |
| 24" | 610 | 914 | 5.6 | 6.3 | 10 | - |
