360°

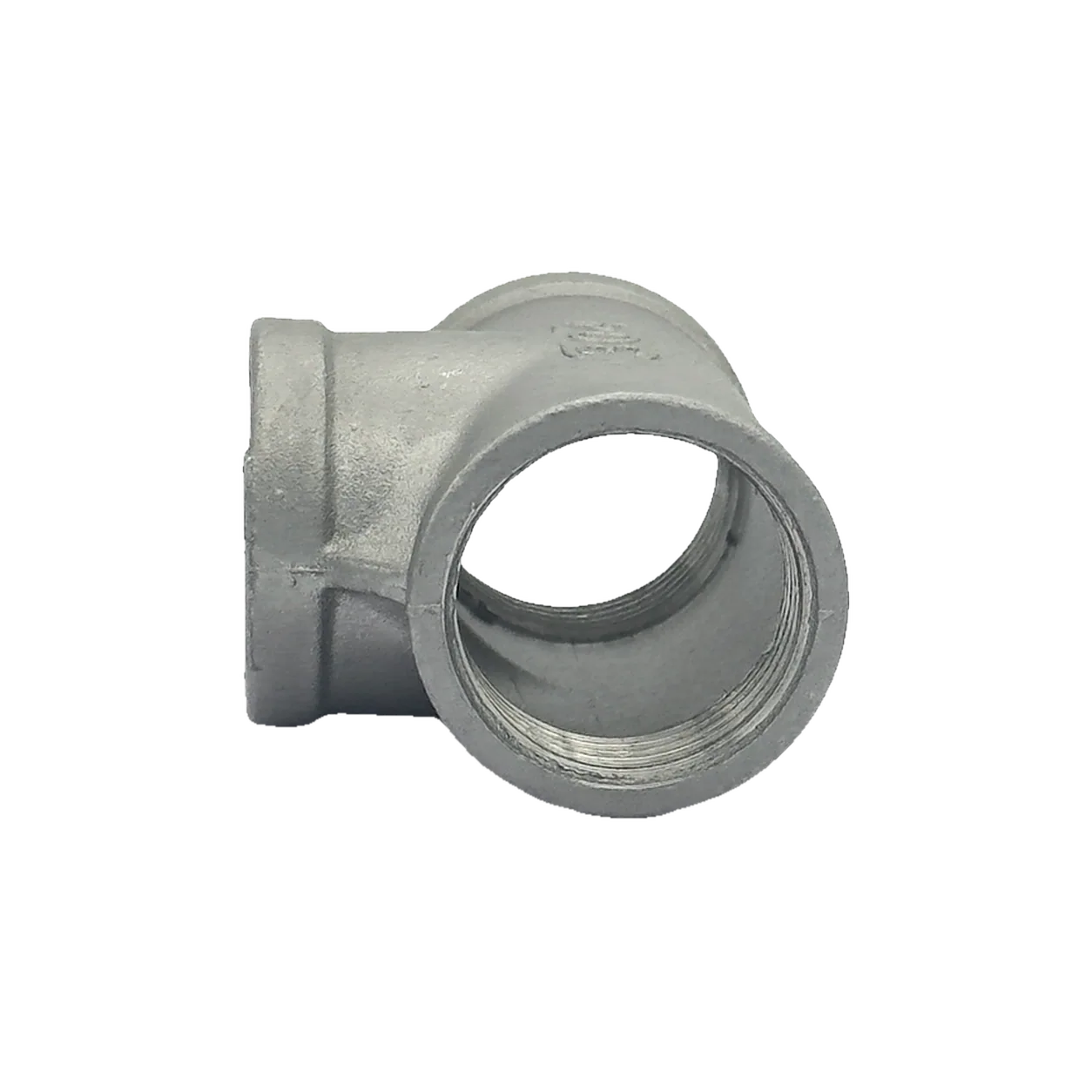

Gewinde-T-Stück, gleich
Rohre und Fittings
Das gleichschenklige Gewinde-T-Stück dient dazu, in Rohrleitungen eine Dreiwegeverbindung herzustellen. Sein Edelstahlkörper bietet dauerhafte Beständigkeit gegen hohen Druck und Korrosion.
- Produktcode
- MDR-ETED
- Produktgruppe
- Rohre und Fittings
- Werkstoff
- Edelstahl
- Anschlussart
- Gewinde
- Oberfläche
- Natürliche Edelstahl-Gussoberfläche

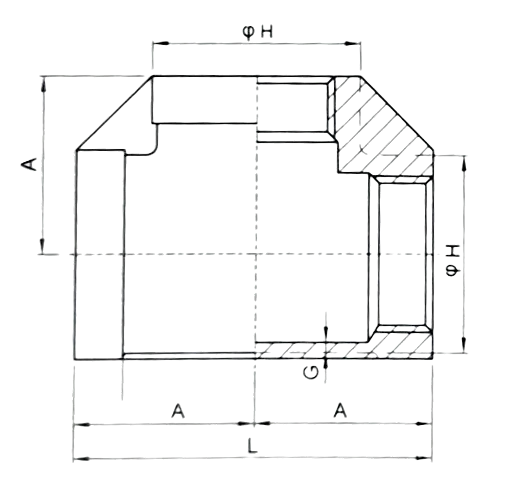

Technische Zeichnung
ØH14.8 mmA17 mmG1.5 mmL34 mmMaßtabelle
| Größe | D1 | H | A | L | G |
|---|---|---|---|---|---|
| 1/8" | 1/8" | 14.8 | 17 | 34 | 1.5 |
| 1/4" | 1/4" | 18.3 | 19 | 38 | 1.5 |
| 3/8" | 3/8" | 21.7 | 23 | 46 | 1.5 |
| 1/2" | 1/2" | 26.6 | 27 | 54 | 1.6 |
| 3/4" | 3/4" | 32.1 | 32 | 64 | 1.7 |
| 1" | 1" | 39.5 | 38 | 76 | 1.8 |
| 1 1/4" | 1 1/4" | 49.2 | 45 | 90 | 2 |
| 1 1/2" | 1 1/2" | 55.5 | 48 | 96 | 2 |
| 2" | 2" | 68.2 | 57 | 114 | 2.2 |
| 2 1/2" | 2 1/2" | 83.5 | 69 | 138 | 2.7 |
| 3" | 3" | 99 | 78 | 156 | 3 |
| 4" | 4" | 126.3 | 96 | 192 | 3.4 |
