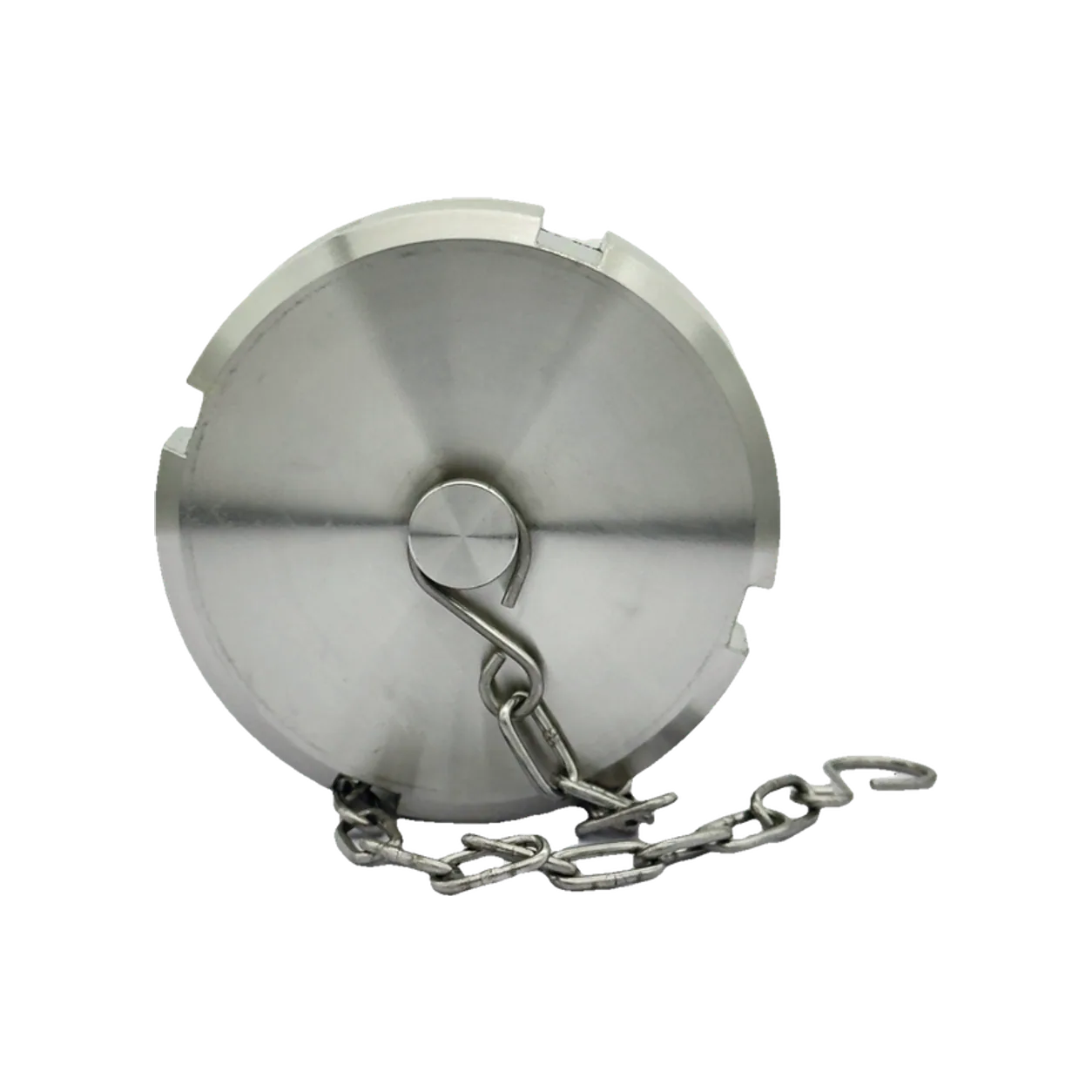

صامولة عمياء بسلسلة
الأنابيب ووصلات التوصيل
صُمّمت الصامولة العمياء DIN المزوّدة بسلسلة لإغلاق فتحات الوصلات غير المستخدمة بشكل صحي. وبفضل السلسلة لا تُفقد؛ وهي مطابقة لمعايير DIN.
- رمز المنتج
- MDR-DZKS
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- نوع التوصيل
- وصلة DIN
- المعيار
- سلسلة الأبعاد: DIN / SMS SMS 1145
- السطح
- الداخل: Ra ≤ 0.8 ميكرومتر الخارج: ساتان
معيار الأبعاد

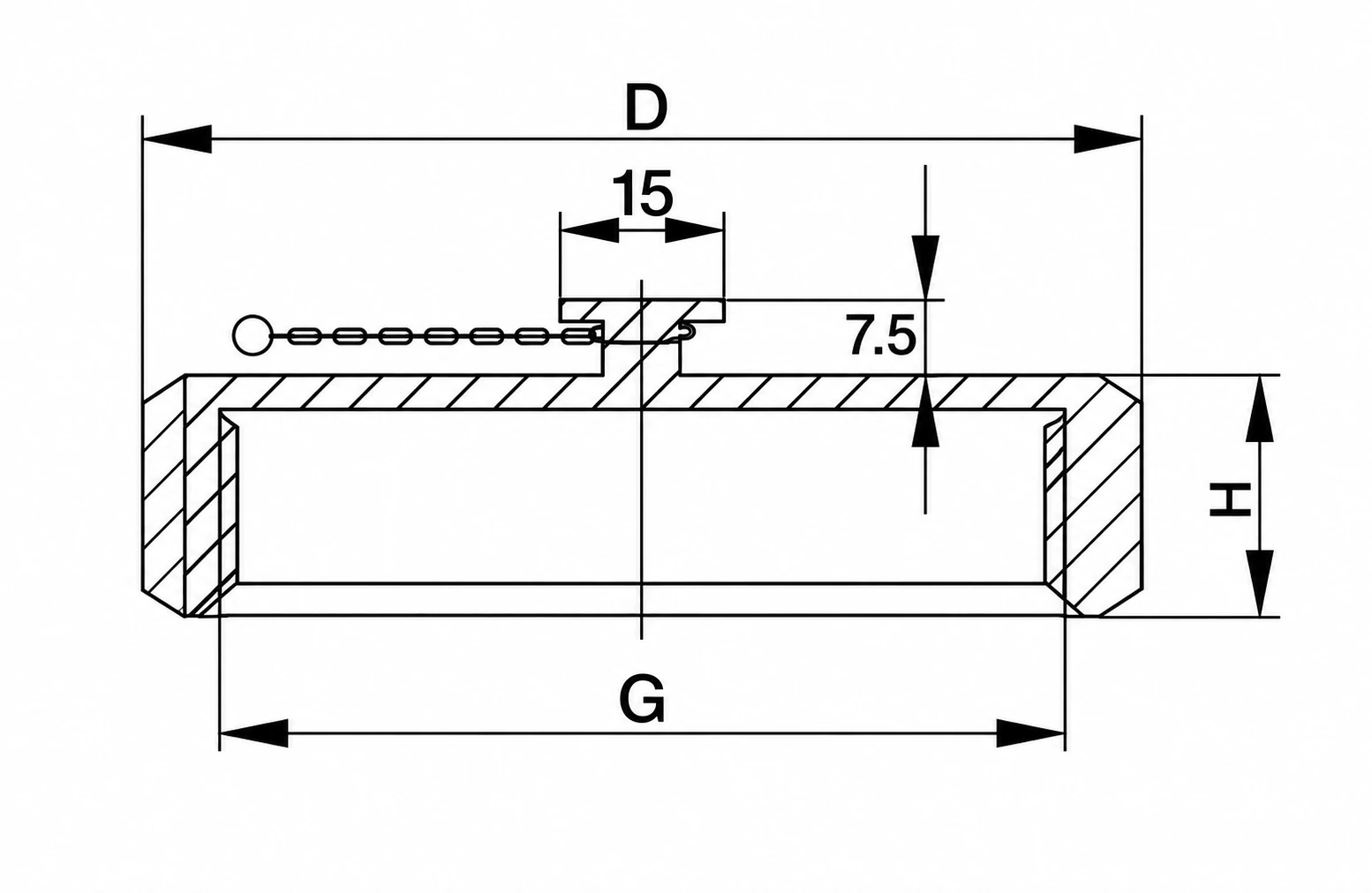

الرسم التقني
D38 mmH18 mmGRD28*1/8جدول الأبعاد
| المقاس | H | D | G |
|---|---|---|---|
| DN10 | 18 | 38 | RD28*1/8 |
| DN15 | 18 | 44 | RD34*1/8 |
| DN20 | 21 | 54 | RD44*1/6 |
| DN25 | 21 | 63 | RD52*1/6 |
| DN32 | 21 | 70 | RD58*1/6 |
| DN40 | 21 | 78 | RD65*1/6 |
| DN50 | 22 | 92 | RD78*1/6 |
| DN65 | 25 | 112 | RD95*1/6 |
| DN80 | 30 | 127 | RD110*1/4 |
| DN100 | 31 | 148 | RD130*1/4 |
| DN125 | 35 | 178 | RD160*1/4 |
| DN150 | 40 | 210 | RD190*1/4 |
