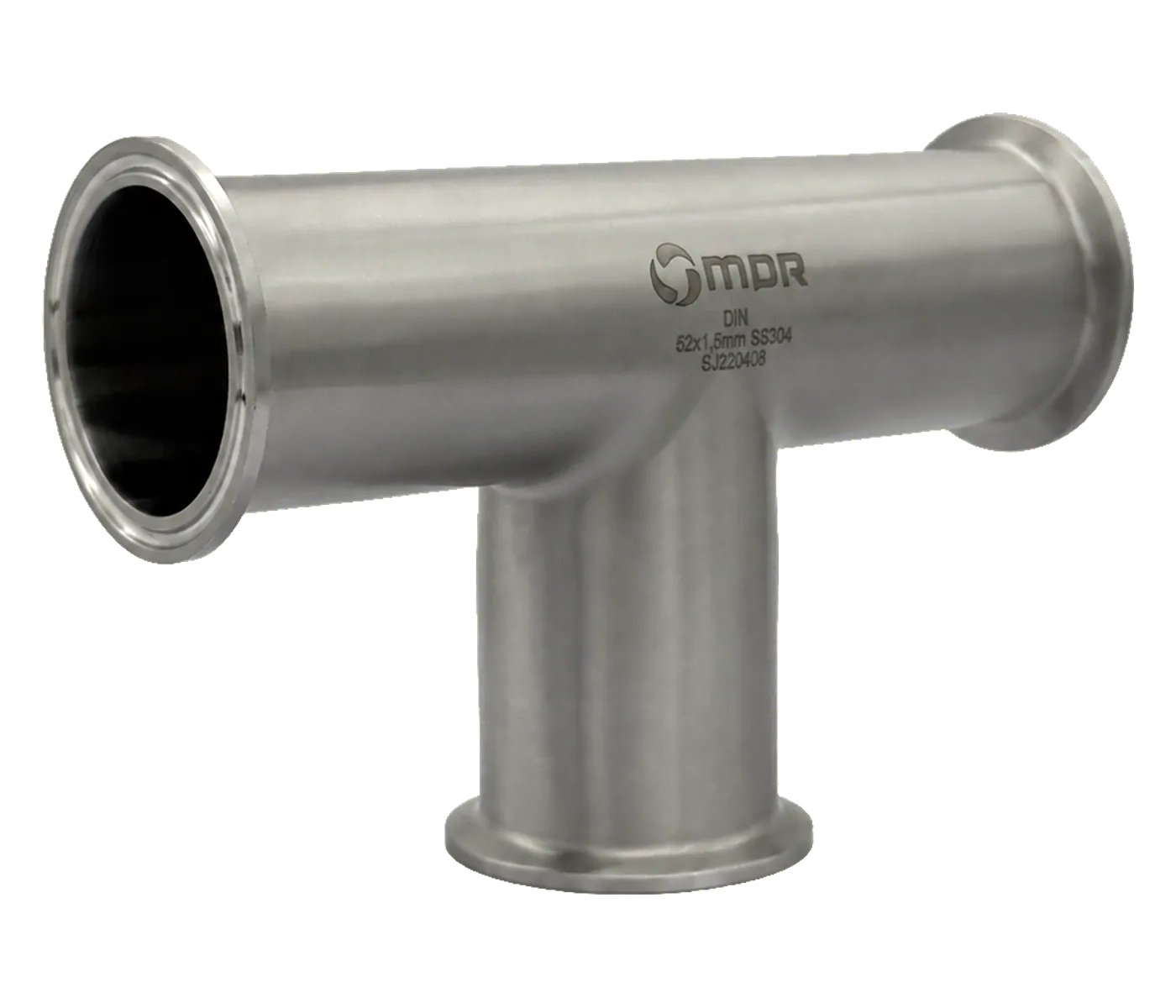

وصلة T بمشبك
الأنابيب ووصلات التوصيل
تُصنع وصلة T الصحية بمشبك وفق معيار DIN وتوفّر في خط الأنابيب اتصالًا ثلاثي الاتجاه قابلًا للفك بمشبك. وتُستخدم بأمان في قطاعات الأغذية والأدوية والكيماويات.
- رمز المنتج
- MDR-DTKL
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- نوع التوصيل
- مشبك (Clamp)
- المعيار
- سلسلة الأبعاد: DIN DIN 32676
- السطح
- الداخل: Ra ≤ 0.8 ميكرومتر الخارج: ساتان

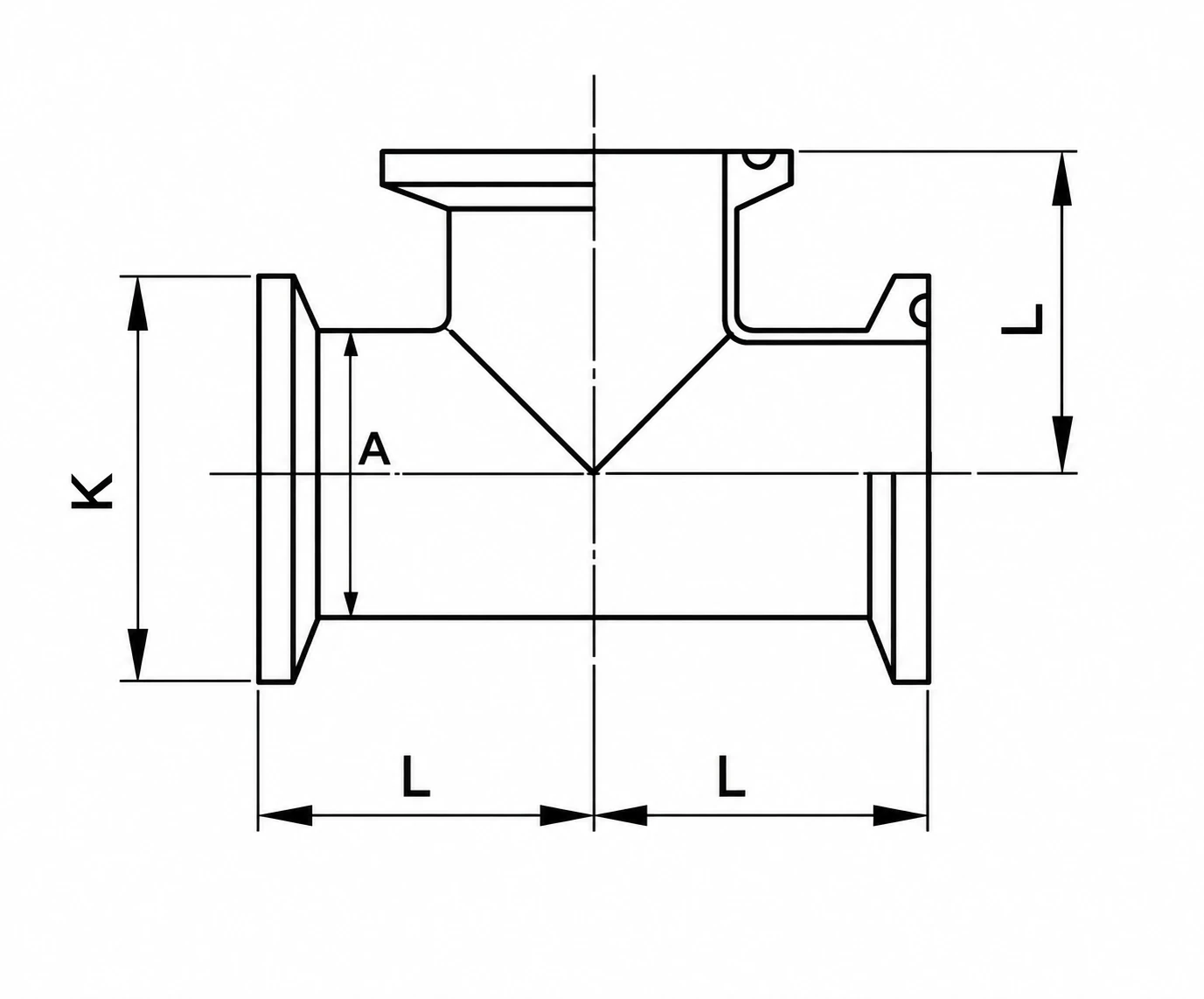

الرسم التقني
L44 mmK34 mmA12 mmجدول الأبعاد
| المقاس | L | K | A |
|---|---|---|---|
| DN10 | 44 | 34 | 12 |
| DN15 | 53 | 34 | 18 |
| DN20 | 58 | 34 | 22 |
| DN25 | 71.5 | 50.5 | 28 |
| DN32 | 76.5 | 50.5 | 34 |
| DN40 | 81.5 | 50.5 | 40 |
| DN50 | 91.5 | 64 | 52 |
| DN65 | 108 | 91 | 70 |
| DN80 | 118 | 106 | 85 |
| DN100 | 128 | 119 | 104 |
| DN125 | 225 | 144.5 | 129 |
| DN150 | 263 | 167 | 154 |
