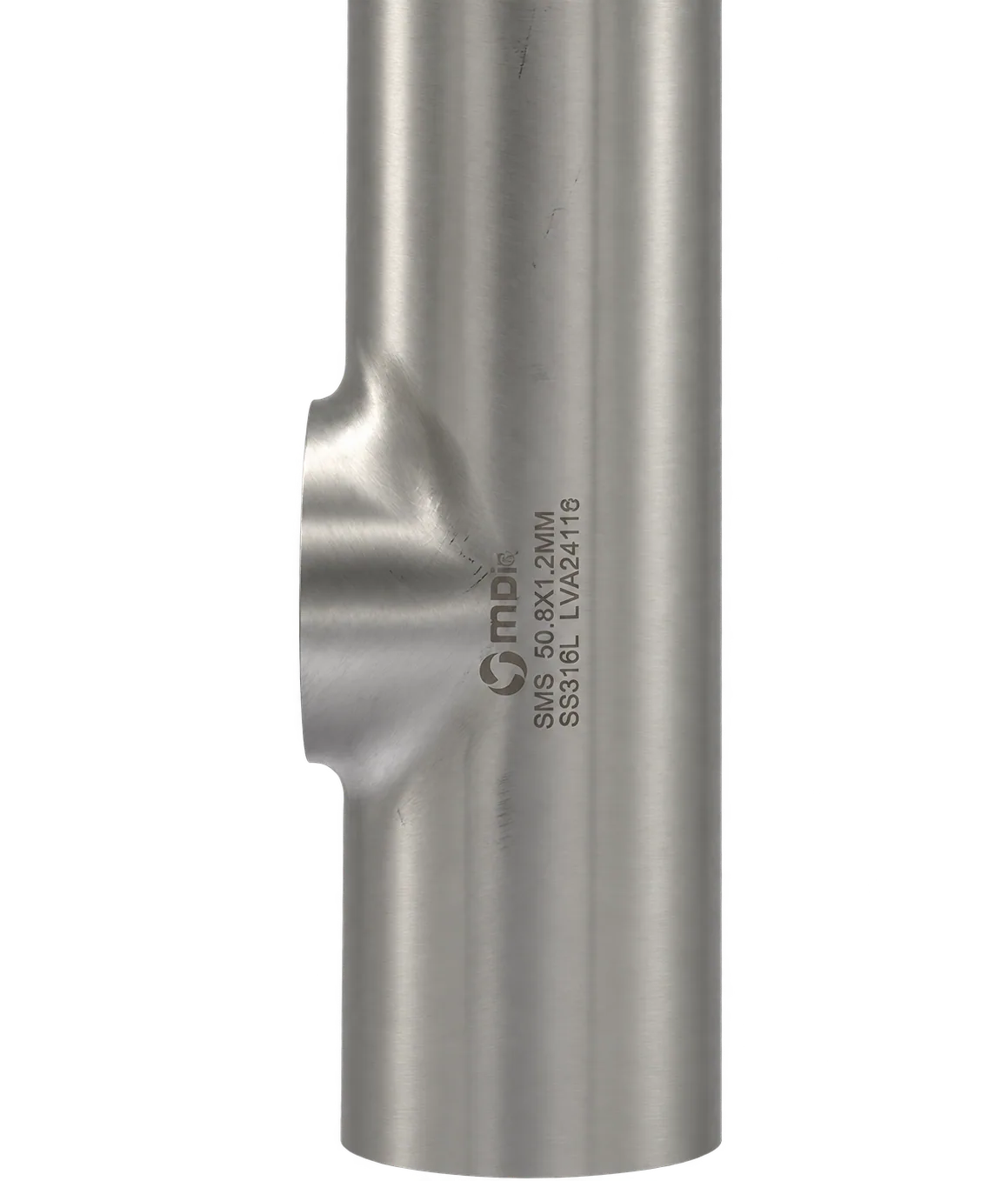

وصلة T قصيرة
الأنابيب ووصلات التوصيل
توفّر وصلة T القصيرة الملحومة اتصالًا ثلاثي الاتجاه في خطوط الأنابيب الصحية. وبفضل بنيتها المتينة والصحية من الفولاذ المقاوم للصدأ تُستخدم بأمان في منشآت الأغذية والأدوية والكيماويات.
- رمز المنتج
- MDR-DTK
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- نوع التوصيل
- ملحوم
- المعيار
- سلسلة الأبعاد: DIN DIN 11850 / EN 10357-A
- السطح
- الداخل: Ra ≤ 0.8 ميكرومتر الخارج: ساتان

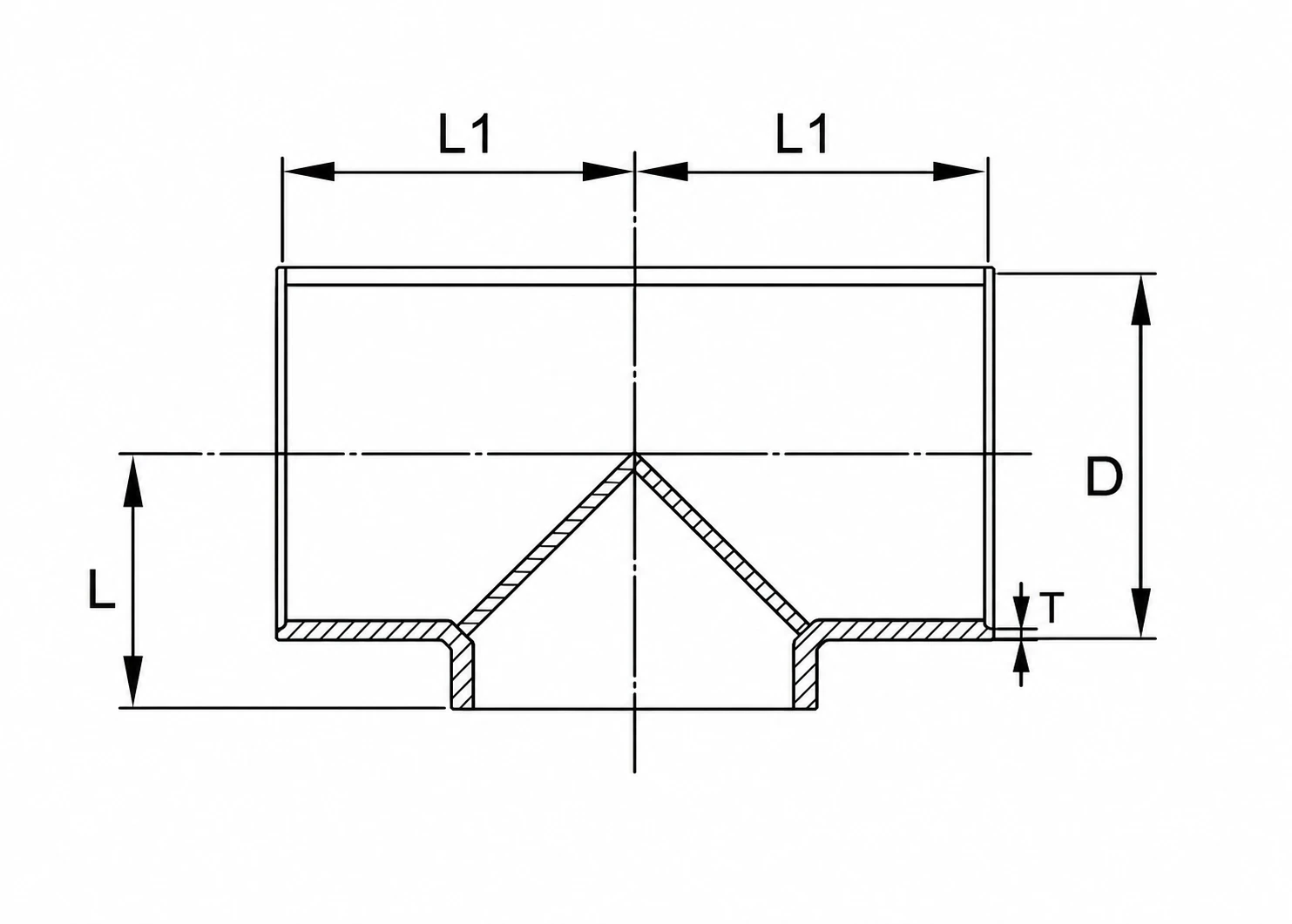

الرسم التقني
L7.5 mmL126 mmD12 mmT1.5 mmجدول الأبعاد
| المقاس | L | L1 | D | T |
|---|---|---|---|---|
| DN10 | 7.5 | 26 | 12 | 1.5 |
| DN15 | 10.5 | 35 | 18 | 1,5 |
| DN20 | 12.5 | 40 | 22 | 1,5 |
| DN25 | 16 | 50 | 28 | 1,5 |
| DN32 | 19.5 | 55 | 34 | 1,5 |
| DN40 | 22.5 | 60 | 40 | 1,5 |
| DN50 | 30 | 70 | 52 | 1,5 |
| DN65 | 39.5 | 80 | 70 | 2 |
| DN80 | 47.5 | 90 | 85 | 2 |
| DN100 | 58 | 100 | 104 | 2 |
| DN125 | 70.5 | 187 | 129 | 2 |
| DN150 | 83 | 225 | 154 | 2 |
| DN200 | 115 | 300 | 204 | 2 |
