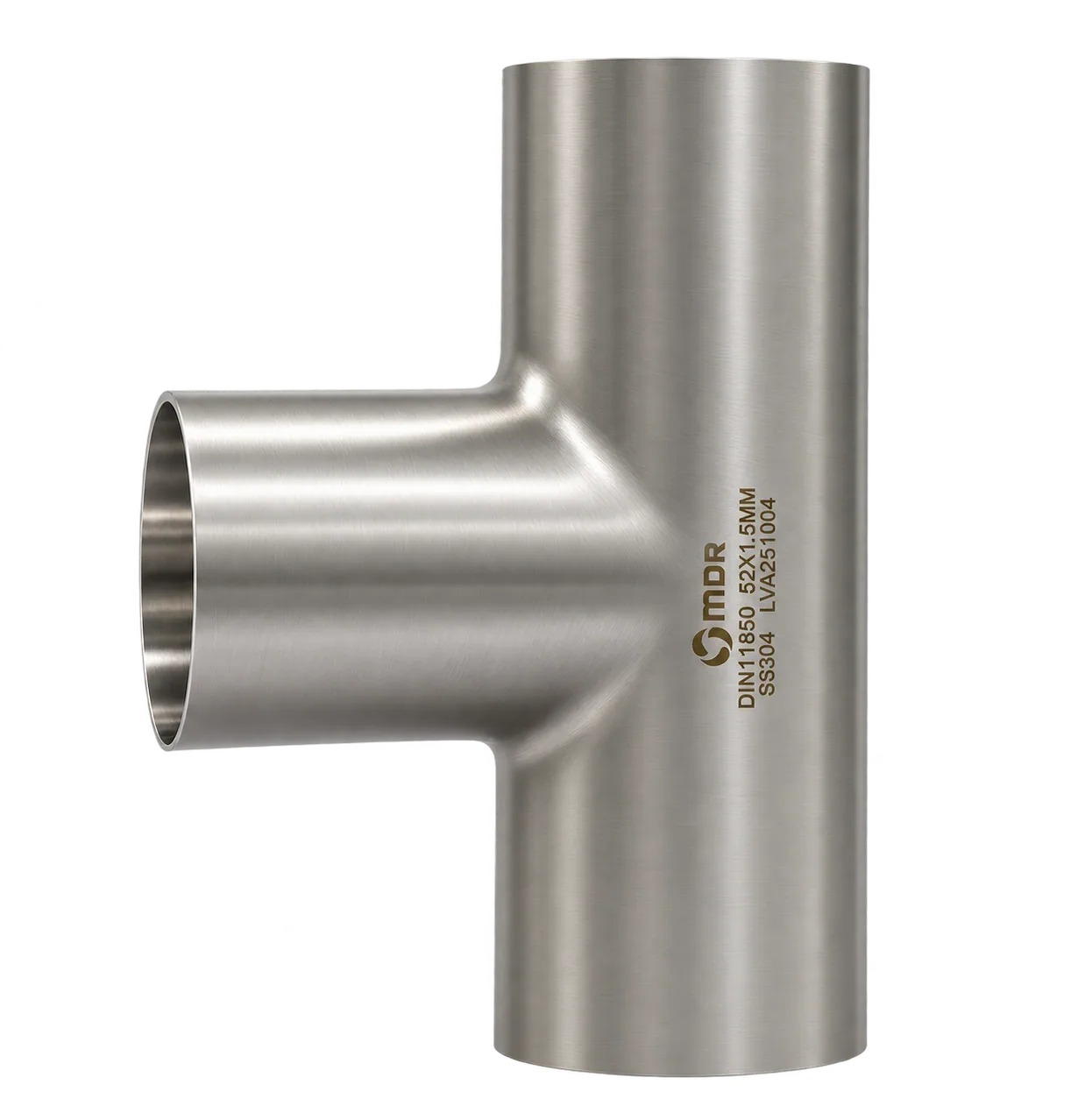

وصلة T طويلة
الأنابيب ووصلات التوصيل
وصلة T الطويلة الملحومة قطعة توصيل ذات جسم ممتد تُستخدم لتوزيع التدفق في ثلاثة اتجاهات ضمن خطوط الأنابيب الصحية. وتُصنع من الفولاذ المقاوم للصدأ؛ وبفضل بنيتها الصحية تُستخدم بأمان في منشآت الأغذية والأدوية والكيماويات.
- رمز المنتج
- MDR-DTU
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- نوع التوصيل
- ملحوم
- المعيار
- سلسلة الأبعاد: DIN / ISO 2037 / SMS DIN 11850 / EN 10357-A / ISO 2037 / ISO 2851
- السطح
- الداخل: Ra ≤ 0.8 ميكرومتر الخارج: ساتان
معيار الأبعاد

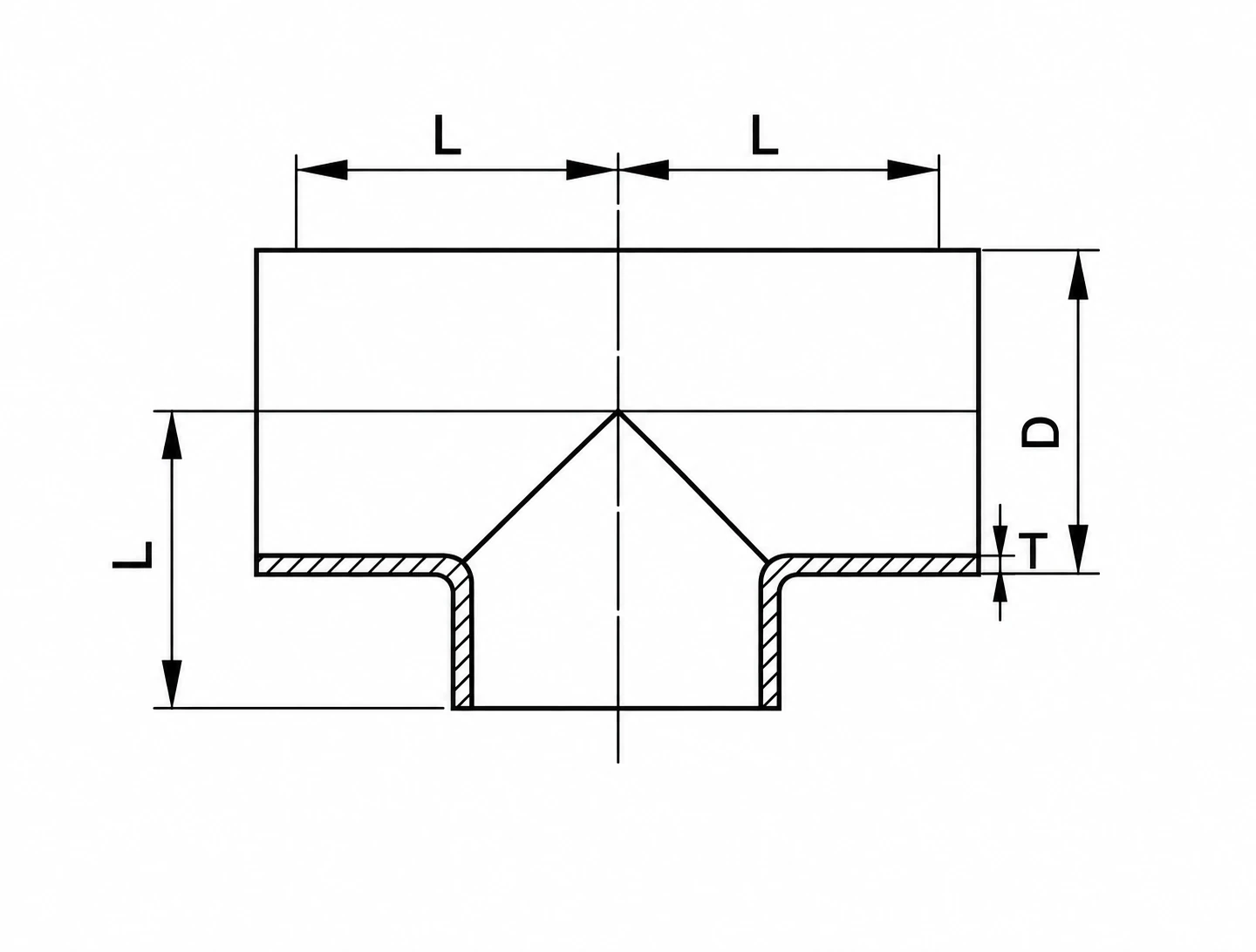

الرسم التقني
L26 mmD12 mmT1.5 mmجدول الأبعاد
| المقاس | L | D | T |
|---|---|---|---|
| DN10 | 26 | 12 | 1.5 |
| DN15 | 35 | 18 | 1,5 |
| DN20 | 40 | 22 | 1,5 |
| DN25 | 50 | 28 | 1,5 |
| DN32 | 55 | 34 | 1,5 |
| DN40 | 60 | 40 | 1,5 |
| DN50 | 70 | 52 | 1,5 |
| DN65 | 80 | 70 | 2 |
| DN80 | 90 | 85 | 2 |
| DN100 | 100 | 104 | 2 |
| DN125 | 187 | 129 | 2 |
| DN150 | 225 | 154 | 2 |
| DN200 | 225 | 204 | 2 |
