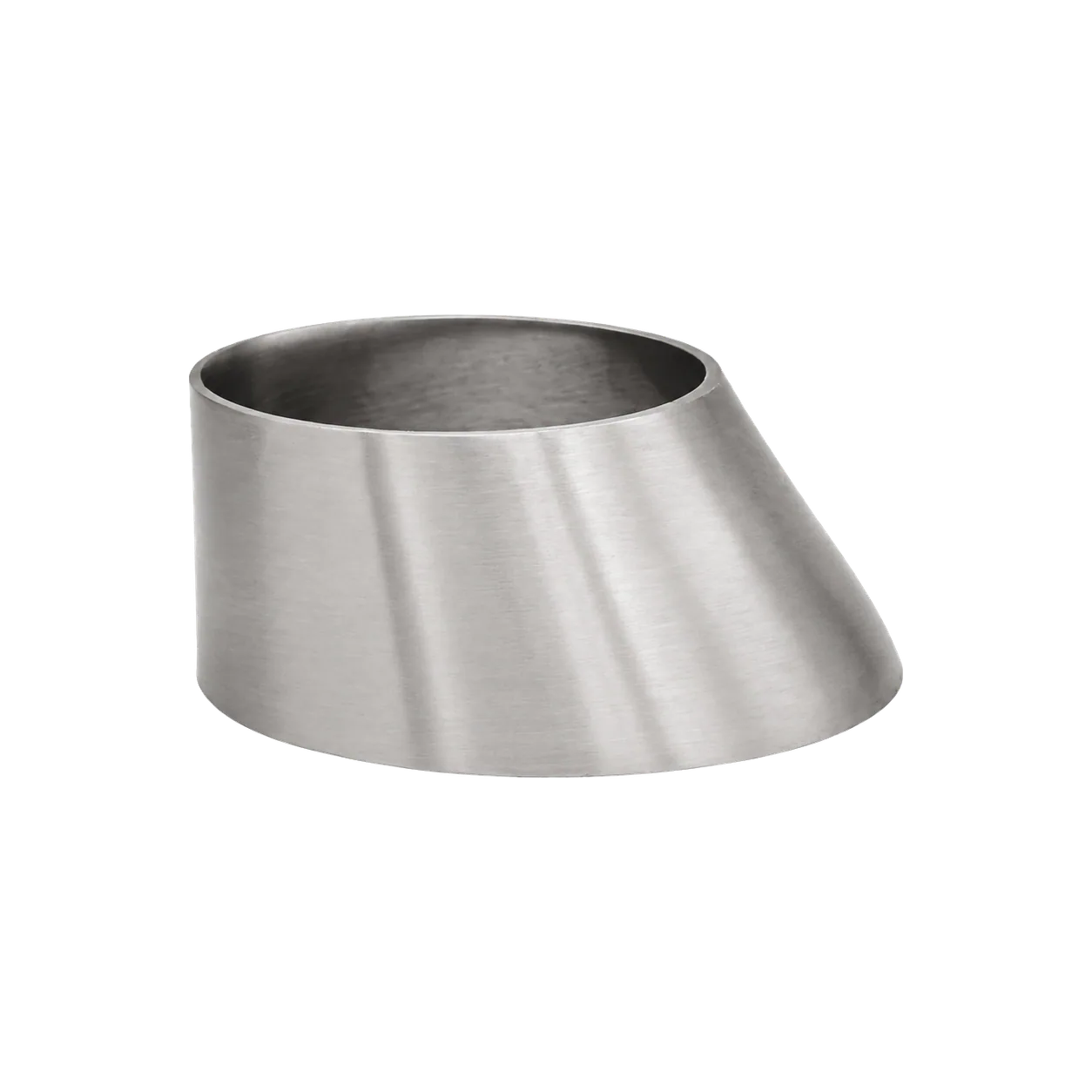

مخفّض لا مركزي
الأنابيب ووصلات التوصيل
يربط المخفّض اللامركزي أنبوبين بقطرين مختلفين مع إزاحة المحورين؛ ولأن أحد جانبيه يبقى مستويًا فإنه يمنع تجمّع الهواء أو السائل في الخط. ويُصنع من الفولاذ المقاوم للصدأ بمقاسات DIN للأنظمة الصحية.
- رمز المنتج
- MDR-DER
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- نوع التوصيل
- ملحوم
- المعيار
- سلسلة الأبعاد: DIN / ISO 2037 / SMS DIN 11850 / EN 10357-A / ISO 2037
- السطح
- الداخل: Ra ≤ 0.8 ميكرومتر الخارج: ساتان
معيار الأبعاد

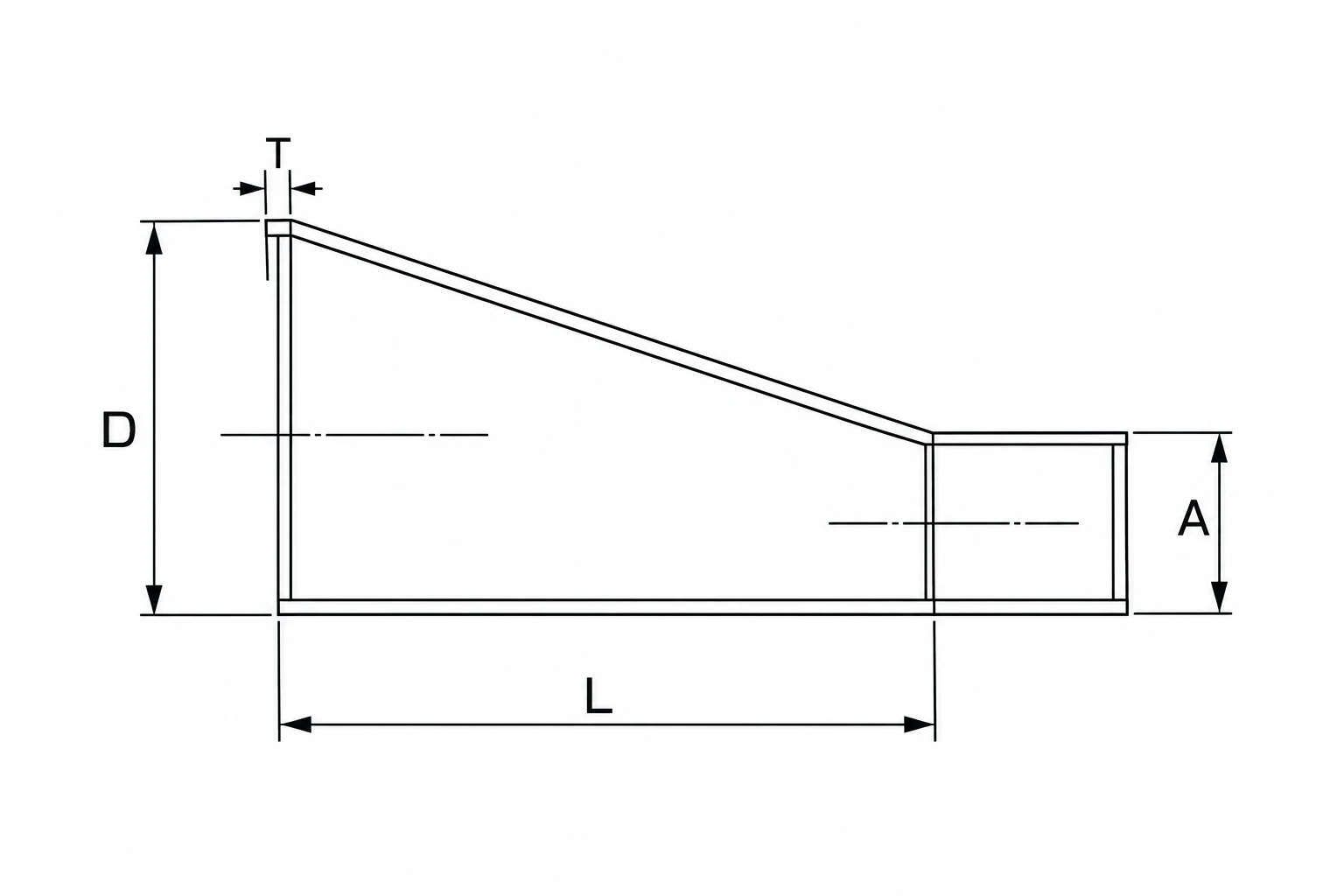

الرسم التقني
L11 mmD18 mmA12 mmT1.5*1.5 mmجدول الأبعاد
| المقاس | L | D | A | T |
|---|---|---|---|---|
| DN15/10 | 11 | 18 | 12 | 1.5*1.5 |
| DN20/10 | 18 | 22 | 12 | 1.5*1.5 |
| DN20/15 | 7 | 22 | 18 | 1.5*1.5 |
| DN25/15 | 18 | 28 | 18 | 1.5*1.5 |
| DN25/20 | 11 | 28 | 22 | 1.5*1.5 |
| DN32/20 | 22 | 34 | 22 | 1.5*1.5 |
| DN32/25 | 11 | 34 | 28 | 1.5*1.5 |
| DN40/20 | 33 | 40 | 22 | 1.5*1.5 |
| DN40/25 | 22 | 40 | 28 | 1.5*1.5 |
| DN40/32 | 22 | 40 | 34 | 1.5*1.5 |
| DN50/25 | 44 | 52 | 28 | 1.5*1.5 |
| DN50/32 | 33 | 52 | 34 | 1.5*1.5 |
| DN50/40 | 22 | 52 | 40 | 1.5*1.5 |
| DN65/25 | 73 | 70 | 28 | 2*1.5 |
| DN65/32 | 62 | 70 | 34 | 2*1.5 |
| DN65/40 | 51 | 70 | 40 | 2*1.5 |
| DN65/50 | 29 | 70 | 52 | 2*1.5 |
| DN80/40 | 78 | 85 | 40 | 2*1.5 |
| DN80/50 | 56 | 85 | 52 | 2*1.5 |
| DN80/65 | 27 | 85 | 70 | 2*2 |
| DN100/50 | 90 | 104 | 52 | 2*1.5 |
| DN100/65 | 61 | 104 | 70 | 2*2 |
| DN100/80 | 34 | 104 | 85 | 2*2 |
| DN125/80 | 80 | 129 | 85 | 2*2 |
| DN125/100 | 45 | 129 | 104 | 2*2 |
| DN150/100 | 90 | 129 | 104 | 2*2 |
| DN150/125 | 45 | 154 | 129 | 2*2 |
| DN200/150 | 90 | 204 | 154 | 2*2 |
