كوع ملحوم 90°
الأنابيب ووصلات التوصيل

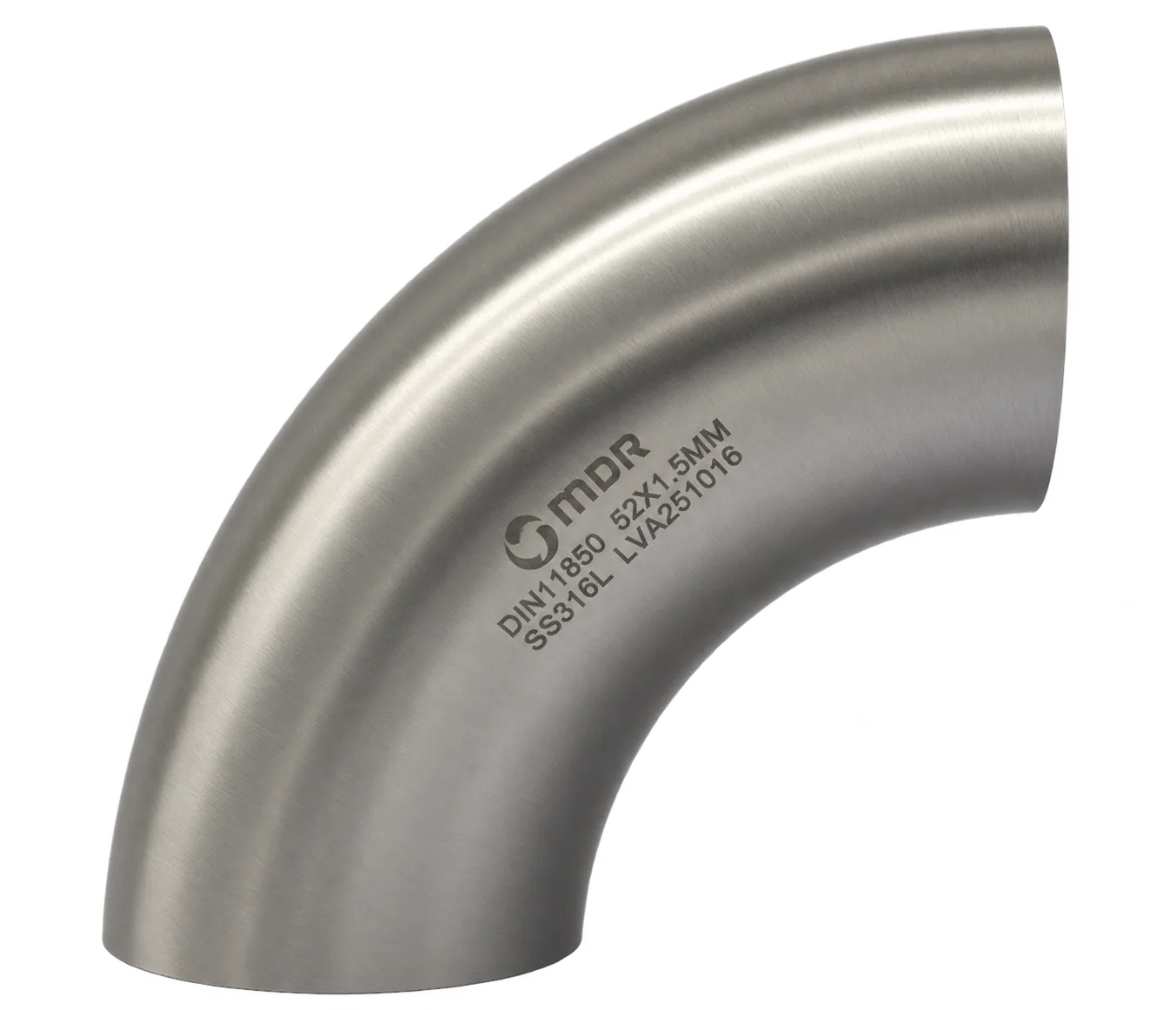

يُستخدم الكوع الصحي الملحوم بزاوية 90° لتغيير اتجاه التدفق بمقدار 90° في خطوط الأنابيب داخل منشآت الأغذية والأدوية والكيماويات. ويُصنع من الفولاذ المقاوم للصدأ AISI 304/316L؛ فهو مقاوم للتآكل وسهل التنظيف ومتوافق مع أنظمة CIP/SIP.
- رمز المنتج
- MDR-DDR90
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- نوع التوصيل
- ملحوم
- المعيار
- سلسلة الأبعاد: DIN / ISO 2037 / SMS DIN 11850 / EN 10357-A / ISO 2037 / ISO 2851
- السطح
- الداخل: Ra ≤ 0.8 ميكرومتر الخارج: ساتان
معيار الأبعاد

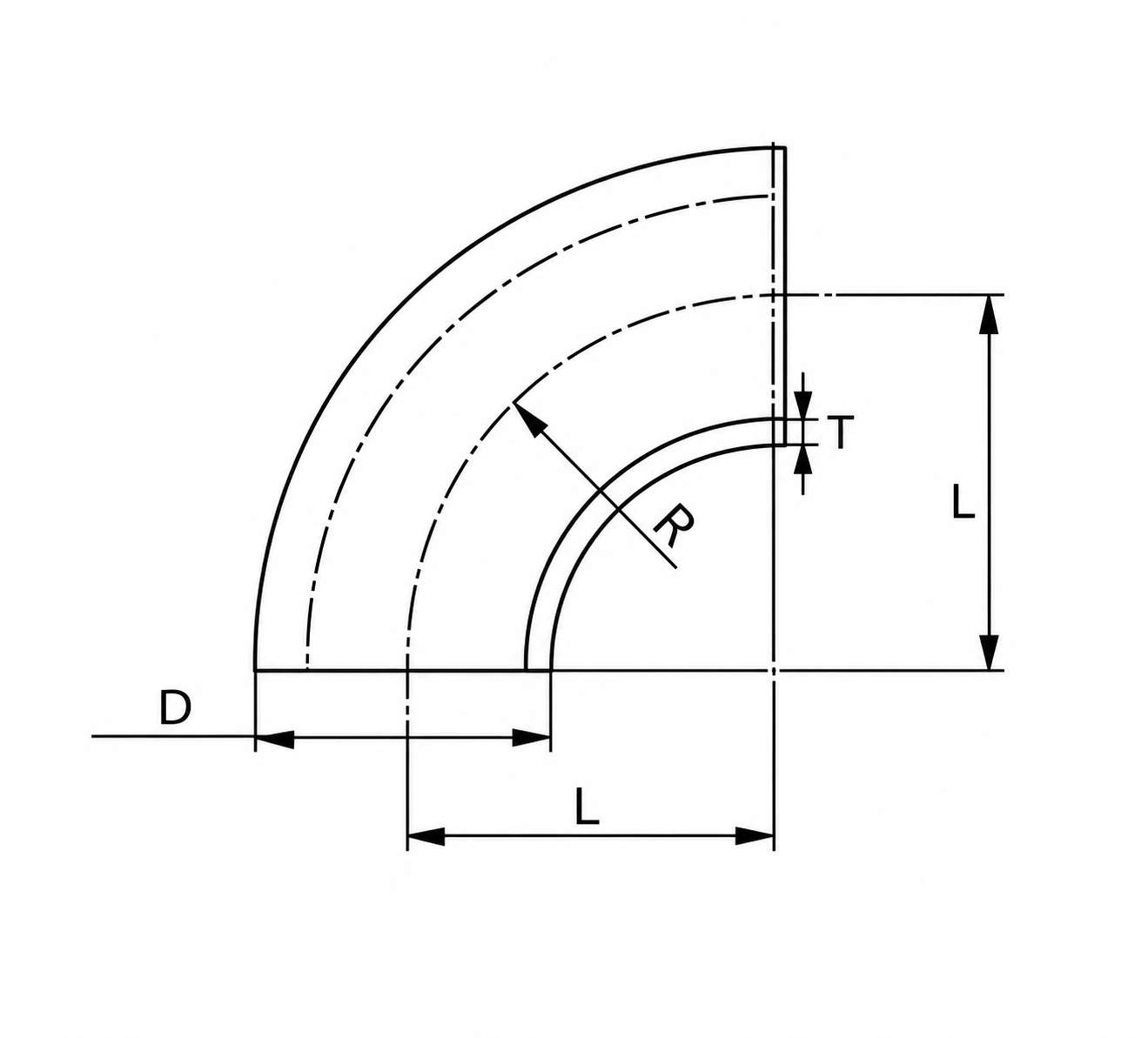

الرسم التقني
L26 mmR26 mmD12 mmT1.5 mmجدول الأبعاد
| المقاس | L | R | D | T |
|---|---|---|---|---|
| DN10 | 26 | 26 | 12 | 1.5 |
| DN15 | 35 | 35 | 18 | 1,5 |
| DN20 | 40 | 40 | 22 | 1,5 |
| DN25 | 50 | 50 | 28 | 1,5 |
| DN32 | 55 | 55 | 34 | 1,5 |
| DN40 | 60 | 60 | 40 | 1,5 |
| DN50 | 70 | 70 | 52 | 1,5 |
| DN65 | 80 | 80 | 70 | 2 |
| DN80 | 90 | 90 | 85 | 2 |
| DN100 | 100 | 100 | 104 | 2 |
| DN125 | 187 | 187 | 129 | 2 |
| DN150 | 225 | 225 | 154 | 2 |
| DN200 | 300 | 300 | 204 | 2 |
