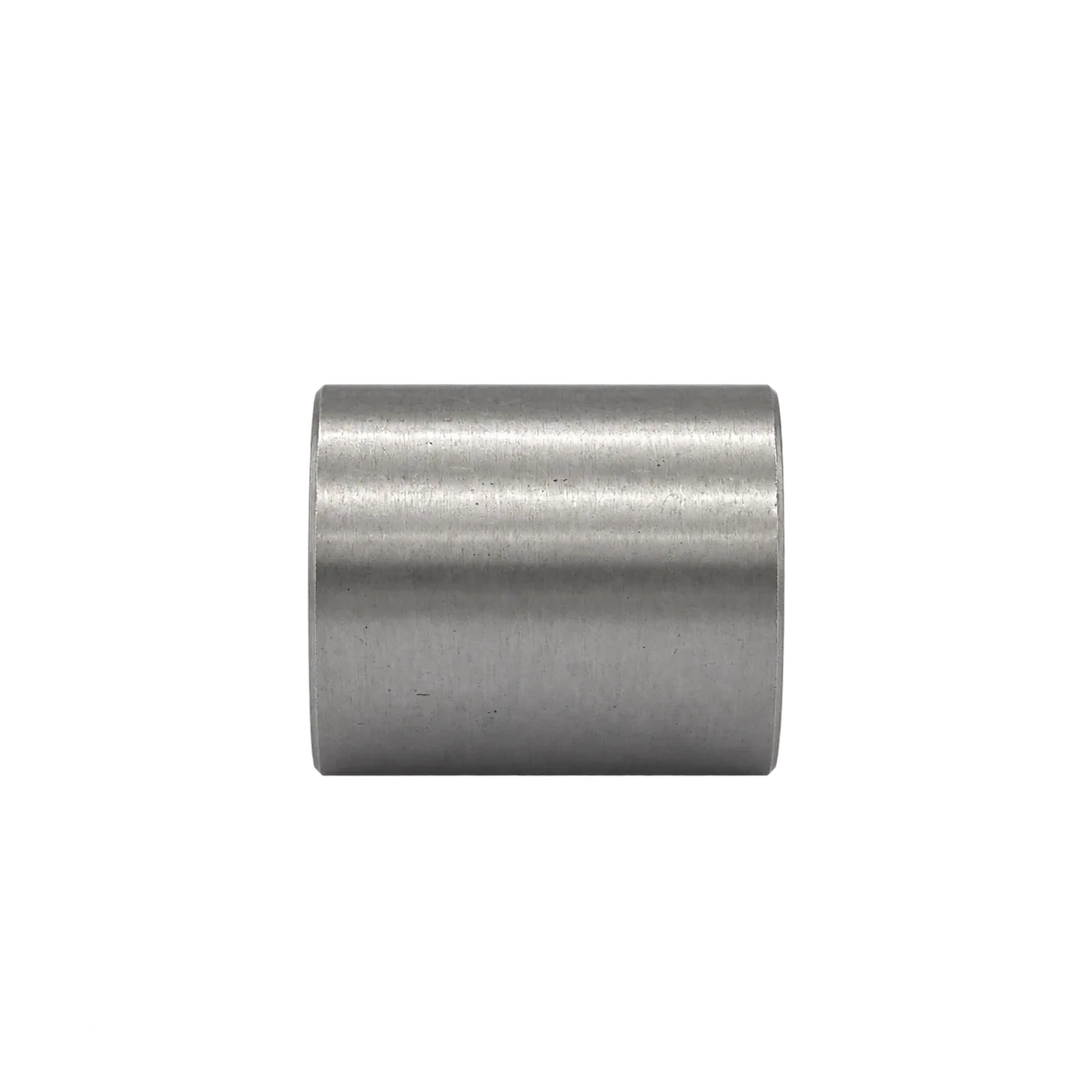

جلبة (Socket)
الأنابيب ووصلات التوصيل
الجلبة من قطع التوصيل الأساسية المستخدمة لربط خطي أنابيب بشكل آمن ومحكم ومتين.
- رمز المنتج
- MDR-EMN
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- AISI 304
- نوع التوصيل
- مسنّن
- السطح
- تلميع ساتان

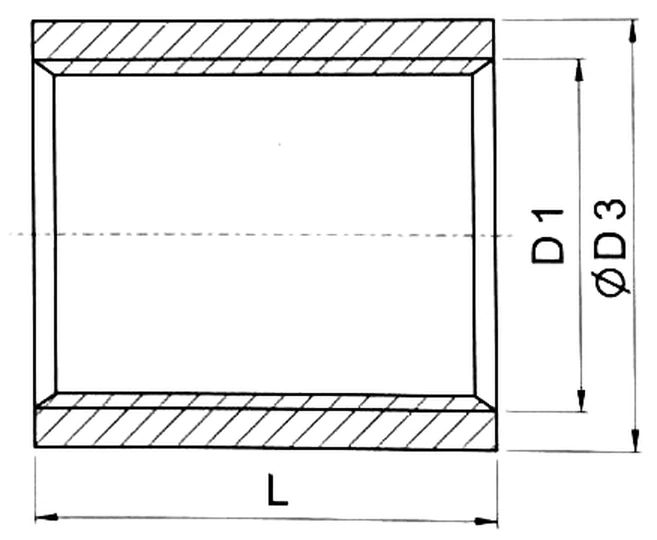

الرسم التقني
L18 mmD11/8"ØD314 mmجدول الأبعاد
| المقاس | D1 | D3 | L | كغ |
|---|---|---|---|---|
| 1/8" | 1/8" | 14 | 18 | 0.015 |
| 1/4" | 1/4" | 18.5 | 25 | 0.020 |
| 3/8" | 3/8" | 21.3 | 26 | 0.035 |
| 1/2" | 1/2" | 26.4 | 34 | 0.065 |
| 3/4" | 3/4" | 31.8 | 36 | 0.085 |
| 1" | 1" | 39.5 | 43 | 0.145 |
| 1 1/4" | 1 1/4" | 48.3 | 48 | 0.195 |
| 1 1/2" | 1 1/2" | 54.5 | 48 | 0.230 |
| 2" | 2" | 66.3 | 56 | 0.335 |
| 2 1/2" | 2 1/2" | 82 | 65 | 0.525 |
| 3" | 3" | 95 | 81 | 0.655 |
| 4" | 4" | 122 | 83 | 1.170 |
