شفة عمياء PN6–PN40
الأنابيب ووصلات التوصيل

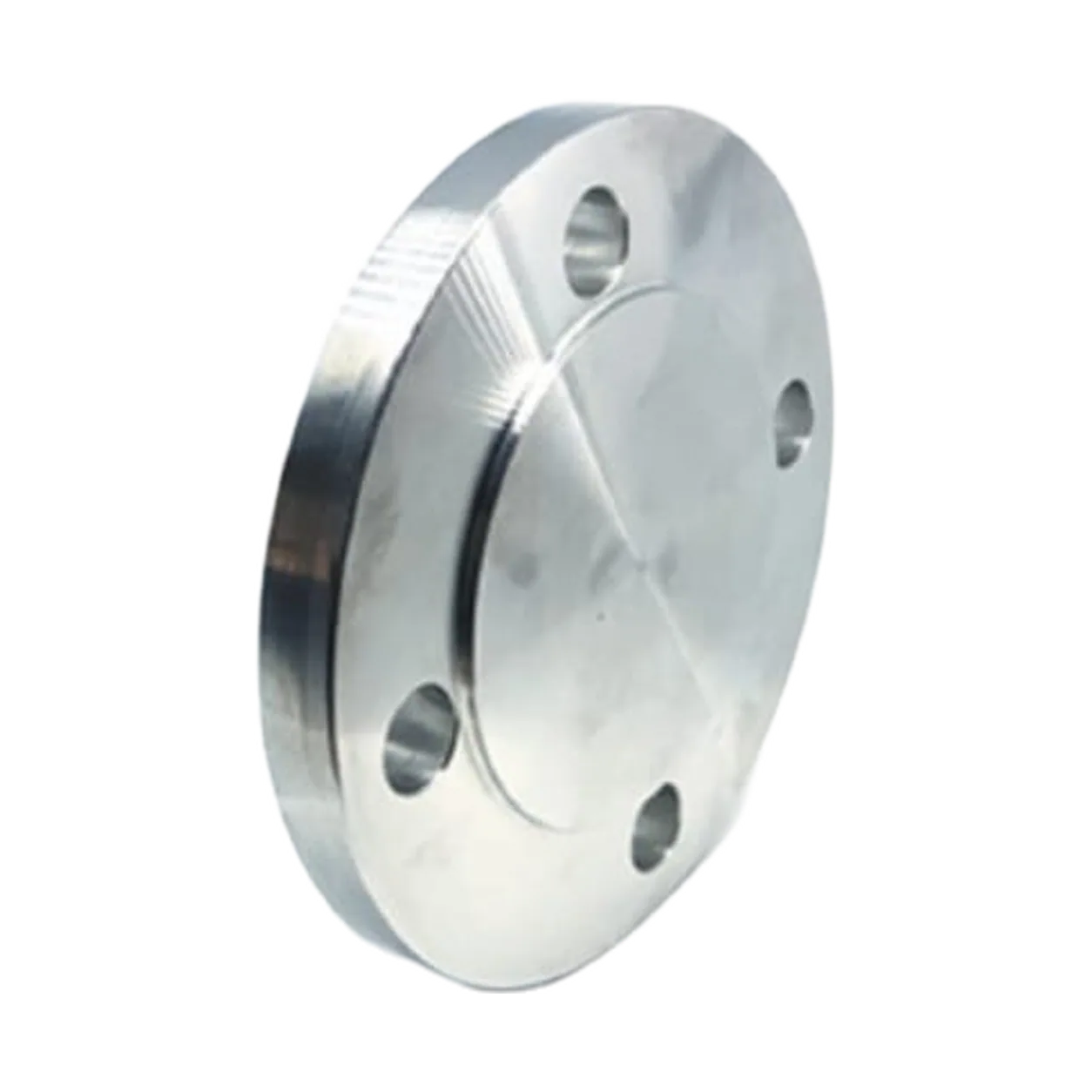

تُصنع الشفة العمياء (blind) من الفولاذ المقاوم للصدأ AISI 304/316L وفق مقاسات EN 1092-1 في فئات الضغط PN6–PN40. وتوفّر إغلاقًا آمنًا عند إنهاء الخطوط وفي اختبارات الضغط.
- رمز المنتج
- MDR-EFLK
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- AISI 304 / AISI 316L
- نوع التوصيل
- إغلاق بالبراغي (النوع 5)
- المعيار
- TS EN 1092-1 / ISO 7005-1
- السطح
- سطح فولاذي طبيعي

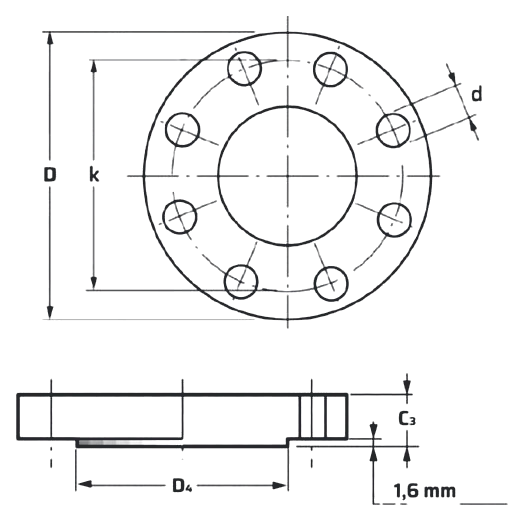

الرسم التقني – PN6
D80 mmk55 mmd11 mmC312 mmD440 mmأبعاد PN6
| المقاس | NPS | D | D4 | C3 | عدد الثقوب | k | d |
|---|---|---|---|---|---|---|---|
| DN15 | 1/2" | 80 | 40 | 12 | 4 | 55 | 11 |
| DN20 | 3/4" | 90 | 50 | 14 | 4 | 65 | 11 |
| DN25 | 1" | 100 | 60 | 14 | 4 | 75 | 11 |
| DN32 | 1 1/4" | 120 | 70 | 14 | 4 | 90 | 14 |
| DN40 | 1 1/2" | 130 | 80 | 14 | 4 | 100 | 14 |
| DN50 | 2" | 140 | 90 | 14 | 4 | 110 | 14 |
| DN65 | 2 1/2" | 160 | 110 | 14 | 4 | 130 | 14 |
| DN80 | 3" | 190 | 128 | 16 | 4 | 150 | 18 |
| DN100 | 4" | 210 | 148 | 16 | 4 | 170 | 18 |
| DN125 | 5" | 240 | 178 | 18 | 8 | 200 | 18 |
| DN150 | 6" | 265 | 202 | 18 | 8 | 225 | 18 |
| DN200 | 8" | 320 | 258 | 20 | 8 | 280 | 18 |
| DN250 | 10" | 375 | 312 | 22 | 12 | 335 | 18 |
| DN300 | 12" | 440 | 365 | 22 | 12 | 395 | 22 |
| DN350 | 14" | 490 | 415 | 22 | 12 | 445 | 22 |
| DN400 | 16" | 540 | 465 | 22 | 16 | 495 | 22 |
| DN450 | 18" | 595 | 520 | 24 | 16 | 550 | 22 |
| DN500 | 20" | 645 | 570 | 24 | 20 | 600 | 22 |
| DN600 | 24" | 755 | 670 | 30 | 20 | 705 | 26 |
| DN700 | 28" | 860 | 775 | 40 | 24 | 810 | 26 |
| DN800 | 32" | 975 | 880 | 44 | 24 | 920 | 30 |
| DN900 | 36" | 1075 | 980 | 48 | 24 | 1020 | 30 |
| DN1000 | 40" | 1175 | 1080 | 52 | 28 | 1120 | 30 |
| DN1200 | 48" | 1405 | 1295 | 60 | 32 | 1340 | 33 |
