360°

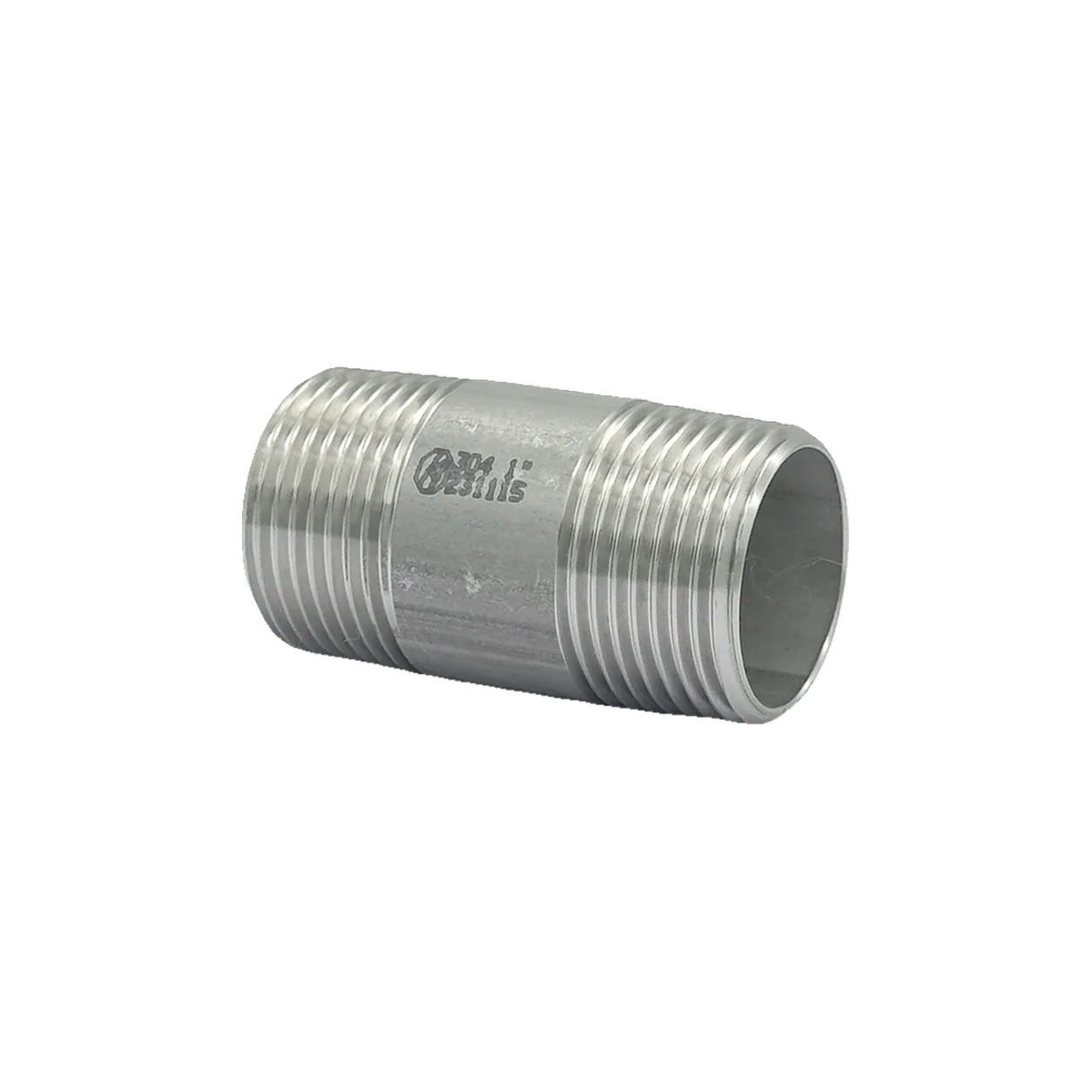

نبل مزدوج
الأنابيب ووصلات التوصيل
يُستخدم النبل المزدوج لربط خطي أنابيب بشكل آمن ومحكم ومتين. وبفضل التسنين الخارجي في طرفيه يوفّر انتقالًا متينًا بين الأنابيب.
- رمز المنتج
- MDR-ENPC
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- AISI 304 / AISI 316
- نوع التوصيل
- تسنين خارجي من الطرفين
- السطح
- سطح فولاذي طبيعي

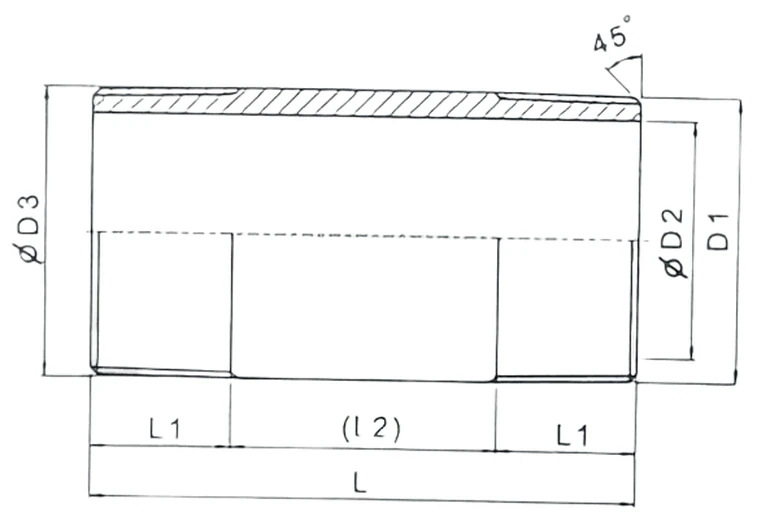

الرسم التقني
L40 mmD11/8"جدول الأبعاد
| المقاس | D1 | T | L |
|---|---|---|---|
| 1/8" | 1/8" | 2 | 40 |
| 1/4" | 1/4" | 2.5 | 40 |
| 3/8" | 3/8" | 2.31 | 40 |
| 1/2" | 1/2" | 2.77 | 60 |
| 3/4" | 3/4" | 2.87 | 60 |
| 1" | 1" | 3.38 | 60 |
| 1 1/4" | 1 1/4" | 3.56 | 80 |
| 1 1/2" | 1 1/2" | 3.68 | 80 |
| 2" | 2" | 3.91 | 100 |
| 2 1/2" | 2 1/2" | 5.16 | 100 |
| 3" | 3" | 5.49 | 120 |
| 4" | 4" | 6.02 | 150 |
