نبل مزدوج (سداسي)
الأنابيب ووصلات التوصيل

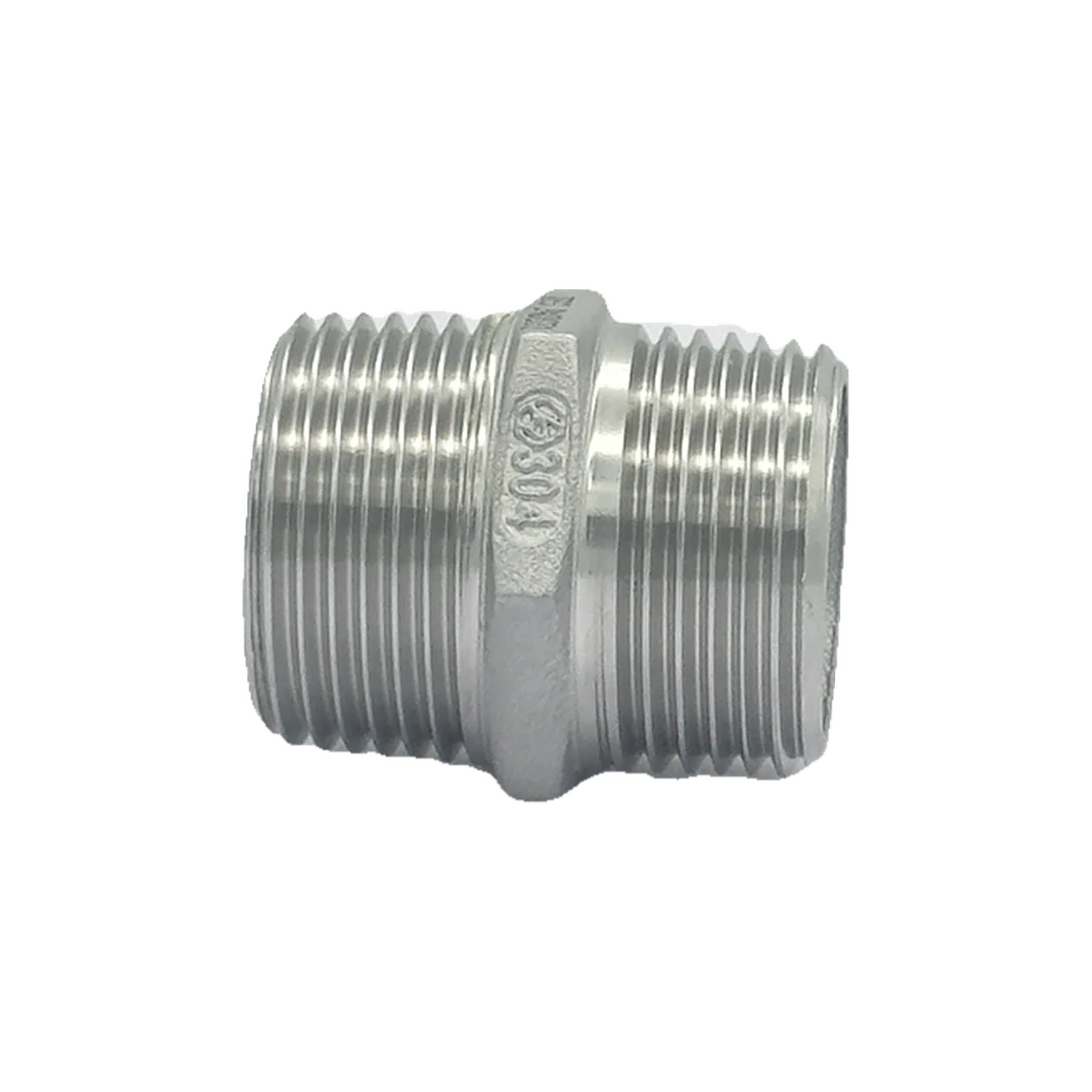

النبل المزدوج السداسي قطعة توصيل مسنّنة من الطرفين تُستخدم لربط خطي أنابيب بشكل آمن ومحكم ومتين.
- رمز المنتج
- MDR-ENPCH
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- AISI 304
- نوع التوصيل
- مسنّن (جسم سداسي)
- السطح
- سطح مسبوك فولاذي طبيعي

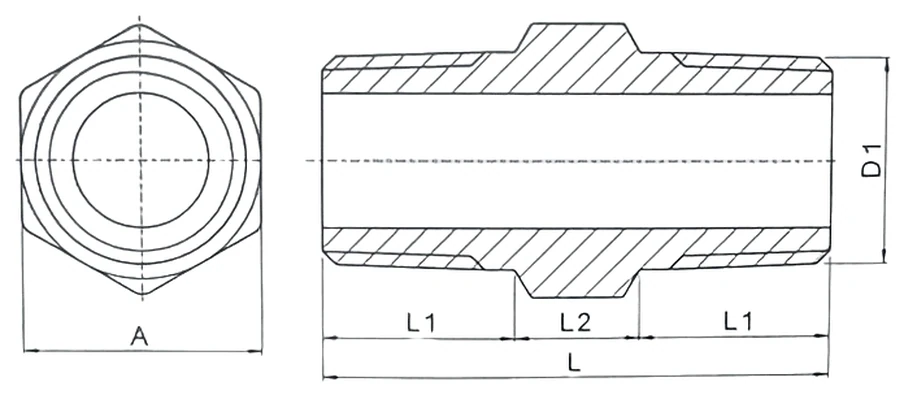

الرسم التقني
A11 mmL18 mmL20 mmD11/8"جدول الأبعاد
| المقاس | D1 | L | L1 | H |
|---|---|---|---|---|
| 1/8" | 1/8" | 20 | 8 | 11 |
| 1/4" | 1/4" | 25 | 10.5 | 15 |
| 3/8" | 3/8" | 27 | 11 | 18 |
| 1/2" | 1/2" | 34 | 14.5 | 22 |
| 3/4" | 3/4" | 36.5 | 15.5 | 28 |
| 1" | 1" | 42 | 18 | 35 |
| 1 1/4" | 1 1/4" | 47.5 | 20.5 | 43.5 |
| 1 1/2" | 1 1/2" | 47.5 | 20.5 | 49.5 |
| 2" | 2" | 57 | 25 | 62 |
| 2 1/2" | 2 1/2" | 61 | 27 | 77.5 |
| 3" | 3" | 67.5 | 30 | 90.5 |
| 4" | 4" | 80 | 36 | 117 |
