كوع مسنّن
الأنابيب ووصلات التوصيل

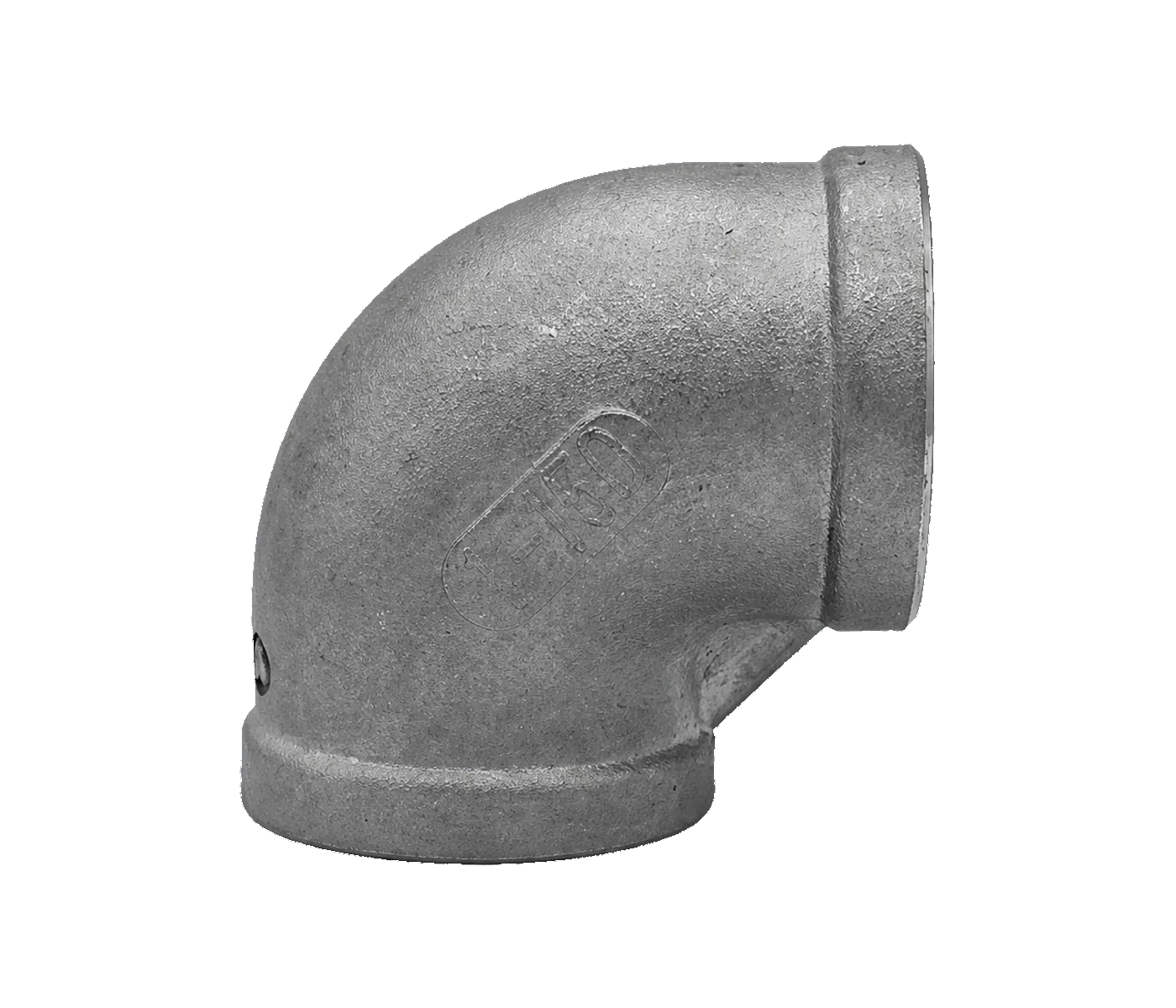

الكوع المسنّن 90° قطعة توصيل متينة تُستخدم لتغيير الاتجاه وتأمين اتصال آمن في خطوط الأنابيب.
- رمز المنتج
- MDR-EDRD
- مجموعة المنتج
- الأنابيب ووصلات التوصيل
- المادة
- AISI 304
- نوع التوصيل
- مسنّن
- السطح
- سطح فولاذي طبيعي

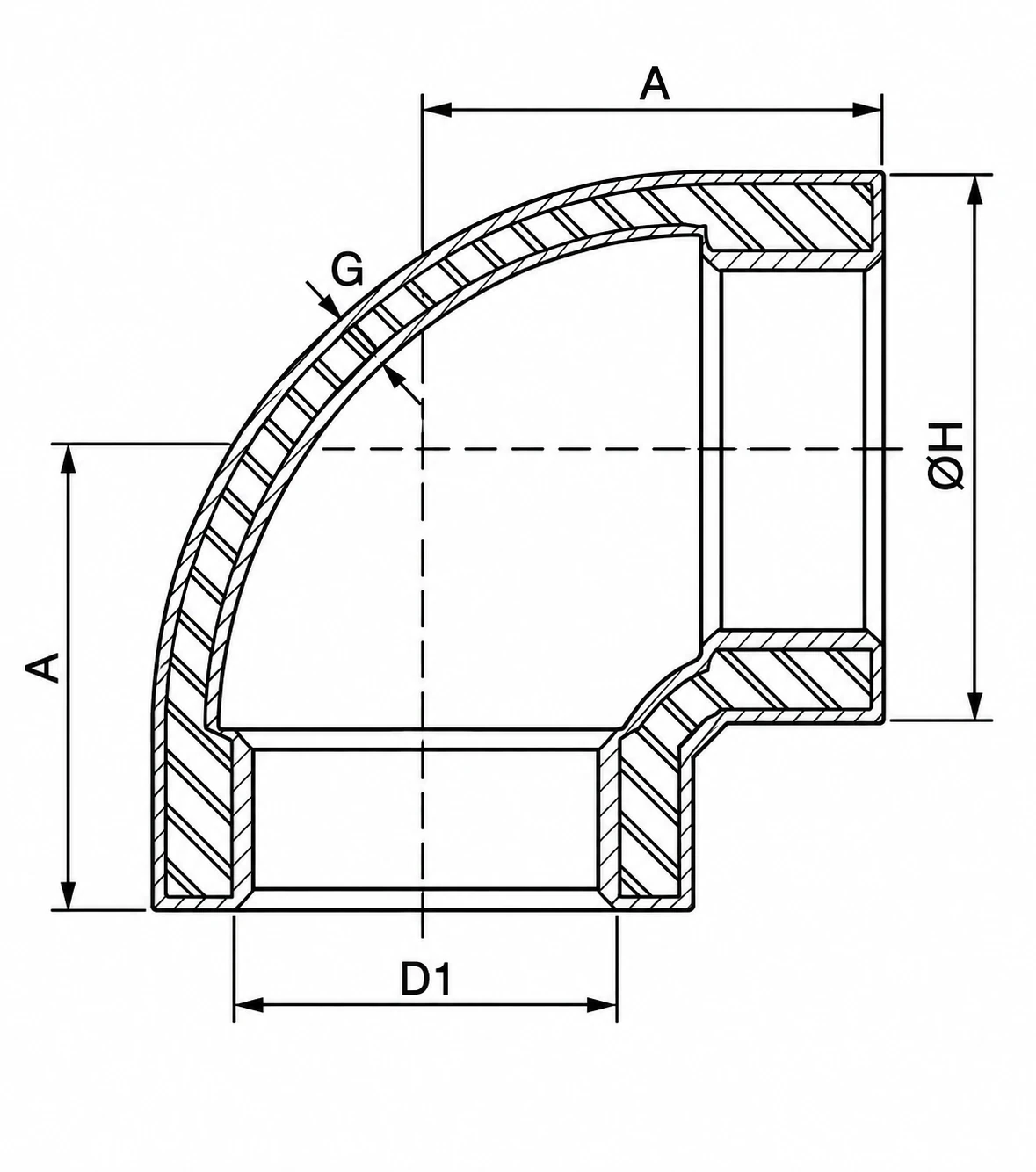

الرسم التقني
D11/8"H14.8 mmA17 mmG1.5 mmجدول الأبعاد
| المقاس | D1 | H | A | G | كغ |
|---|---|---|---|---|---|
| 1/8" | 1/8" | 14.8 | 17 | 1.5 | 0.018 |
| 1/4" | 1/4" | 18.3 | 19 | 1.5 | 0.026 |
| 3/8" | 3/8" | 21.7 | 23 | 1.5 | 0.040 |
| 1/2" | 1/2" | 26.4 | 27 | 1.6 | 0.064 |
| 3/4" | 3/4" | 32.1 | 32 | 1.7 | 0.098 |
| 1" | 1" | 39.5 | 38 | 1.8 | 0.158 |
| 11/4" | 11/4" | 49.2 | 45 | 2 | 0.240 |
| 11/2" | 11/2" | 55.5 | 48 | 2 | 0.302 |
| 2" | 2" | 68.2 | 57 | 2.2 | 0.498 |
| 21/2" | 21/2" | 83.5 | 69 | 2.7 | 0.810 |
| 3" | 3" | 99 | 78 | 3 | 1170 |
| 4" | 4" | 126.3 | 96 | 3.4 | 21947 |
